ВЫПИЛИВАНИЕ СОЕДИНЕНИЯ ПАЗ/ШИП НА ЦИРКУЛЯРКЕ

Так как это очень несложное соединение, проще и быстрее сочетать разметку и установку. Проверьте установки на обрезках досок (рис. 6 и 7).

Узкие детали, например, боковые стенки книжных шкафов, можно запилить с помощью делительной головки, удерживая торец обрабатываемой детали в контакте с линейкой во время работы. Также перед диском можно прикрепить ограничитель к линейке, чтобы торец детали упёрся в него.

Наиболее точный способ выбрать паз на циркулярке — положить обрабатываемую деталь на стол и, прижав её к линейке, выпилить заплечик. Затем поставить деталь на торец и выпилить толщину шипа. Этот способ позволяет точно контролировать толщину шипа, но он неудобен для длинных деталей или тех, которые запиливаются поперек.

Независимо от аккуратности выполнения шипов, обычно обнаруживается некоторое изменение в их размерах, особенно при выпиливании в цельной древесине. Здесь можно посоветовать выпиливать шипы немного толще, а затем при подгонке подрезать их рубанком для заплечиков. Лезвие рубанка для заплечиков проходит поперёк всей его узкой подошвы, поэтому можно резать прямо в угол заплечика шипа.

Как выбрать паз фрезером?

Решение задачи зависит от того, где располагаются пазы, какой размер они имеют. Можно привести несколько рекомендаций домашним мастерам:

Использование открытых пазов предполагает закрепление у столешницы, проведение заготовки вдоль фрезы.
Точность определяется высотой фрезы, местом расположения планки.
Рекомендуется пользоваться древесными отходами для пробных операций. Это позволяет избежать ошибок.
Выборка проводится поэтапно, при этом осуществляется несколько проходов.

Главное после завершения каждого этапа вовремя избавляться от отходов из древесины. Тогда инструмент точно не будет страдать от перегрева. При выполнении работы легче всего использовать вырезанный из фанеры шаблон. По нему проходят самой фрезой, с установленным подшипником.

Построй свой Дом!

При создании любой конструкции всегда разрабатывают методы крепления, способные обеспечить надёжность, возможность длительной эксплуатации и аккуратный внешний вид. Для решения этих задач в деревянных изделиях применяют так называемое шиповое соединение. Основным принципом крепления двух деталей является создание в одной детали шипов, а в другой пазов (проушин), в которые они вставляются. Используя столярные инструменты, обрабатывают обе детали с точным соблюдением геометрических размеров. Это обеспечивает надёжное зацепление, особенно если в качестве материала применяется фанера. После этого изделие можно использовать без применения дополнительных скрепляющих элементов. Однако для повышения надёжности применяют столярный клей или дополнительные крепёжные элементы.

Применение соединения

Соединить две стороны деревянной конструкции можно с помощью качественного столярного клея или доступных крепежей, поэтому многие считают, что использование традиционных методов стыковки оправдано только лишь эстетической стороной вопроса. Но для соединения ласточкин хвост такое утверждение верно лишь отчасти. Этот тип, безусловно, говорит о мастерстве столяра, поскольку выполнить его качественно не так просто, зато готовое изделие будет выглядеть красиво и выразительно. Но у ласточкиного хвоста есть также ряд преимуществ:

Отсутствие естественной деформации древесины.
Сохраняется структура материала, не образуются трещины.
Эффективно при стыковке крупных элементов из массива.
Легко регулировать мощность соединения, подбирая нужное число шипов и угол наклона проушин.
Прочность изделия увеличивается за счет большой площади склейки.

Использование соединения ласточкин хвост рекомендовано во всех областях, в которых требуется получить на выходе надежно скрепленные элементы или цельную конструкцию:

Машиностроение –для крепления деталей компрессоров, оптического оборудования, металлорежущих станков.
Строительство –присоединении бруса во время сборки домов из дерева. Также этот тип крепления применяют при изготовлении всевозможной столярной продукции: окон и дверей (рам, проемов), перегородок, арок, ниш.
Мебельное производство – для соединения элементов каркаса, различных конструкций (дверцы, крышки, ящики). Как правило, детали также склеивают, что обеспечивает еще большую фиксацию и прочность.

Соединение ласточкин хвост применяется во время сборки различной деревянной тары (коробов, контейнеров, ящиков).

Создание шипов на брусках и досках

Обработка выполняется при помощи следующей последовательности действий:

Деталь, подвергаемая обработке, устанавливается на плоскости с нижней стороны.
Край детали, где происходит формирование шипа, вмещают вырезы у направляющих вверху. Конструкция движется внутрь, пока не упрётся в конец.
Элемент подвижного типа должен фиксироваться, с сохранением определённого положения.
Применяем клиновой инструмент, чтобы соединить друг с другом направляющие и плоскость, расположенные вверху.
Соединение ручного фрезера с верхними направляющими.
При помощи фрезерного инструмента на домашнем фрезерном столе производится снятие древесины у одной стороны.
Когда обработана первая сторона заготовки, начинают вторую.

Операция будет успешной только при высоких параметрах производительности и точности. Настройка относится к обязательным действиям перед тем, как инструменты включаются. Для решения вопроса действия выполняются со следующей последовательностью:

Фрезерный инструмент опускают до тех пор, пока он не дойдёт до поверхности основания.
Измерение толщины детали.
Результат по толщине делится на 4. Итог – параметр расстояния, которого придерживаются, поднимая фрезу над основанием.

Почему Вы уволились с предыдущего места работы?

Это один из «неудобных» вопросов, которые, скорее всего, Вам зададут на собеседовании. В зависимости от Вашей ситуации нужно обдумать ответ, который устроит рекрутера и не выставит Вас в негативном свете. Будьте готовы и к тому, что Вас могут попросить объяснить причины увольнения со всех компаний, перечисленных в опыте работы за последнюю пару лет.

Конечно, стоит избегать отрицательных причин ухода с прошлых мест работы. Потому такие фразы, как «Я плохо справлялся со своими обязанностями» или «Не получилось совмещать работу и учебу», точно не подойдут. Вам нужно продумать такой ответ, который и устроит рекрутера и не будет при этом откровенно неправдивым.

Какие причины наиболее «безопасны»:

Вы попали под сокращение. Причем желательно отметить, что сократили не только Вас, или привести вескую причину, почему это коснулось именно Вас (например, Вы самый новый сотрудник или Ваша должность в компании была введена недавно), иначе возникнут сомнения в Вашей «полезности» как специалиста;
компания обанкротилась;
офис компании переехал;
Вы сами переехали на новое место жительства;
Вы решили сменить сферу деятельности;
у компании изменились стратегические планы развития, сменилось руководство;
Ваш трудовой контракт был заключен на определенный срок;
Вы ушли по семейным обстоятельствам: кто-то из близких заболел, или Вам нужно было на некоторое время покинуть город по важным причинам;
Вы были заняты проектной работой, и проект завершился;
Вы хотите попробовать свои силы на более высокой должности, а в прошлой компании возможности перейти вверх по карьерной лестнице не было.

Это может создать впечатление о Вас как о конфликтном человеке. Хорошим тоном будет в своем ответе не только рассказать о причине увольнения, но и хорошо отозваться о старом месте работы и выразить свое искреннее желание работать в новой компании. Такой комплексный ответ удовлетворит рекрутера.

Если Вы хотите скрыть истинную причину ухода из компании, тогда тем более необходимо тщательно подготовить ответ на этот вопрос, чтобы говорить четко и уверенно, чтобы не возникло дополнительных вопросов или подозрений.

Описание процесса изготовления

Процесс изготовления зависит от применяемых станков и инструмента. Если изготавливается соединение ласточкин хвост с помощью фрезера, задача сводится к правильной настройке фрезерного станка, выбору необходимого режущего инструмента. Обычно проведением таких работ занимаются профессиональные столяры. Для них заранее подготовлена документация с чертежами, в которых указаны все необходимые размеры и последовательность изготовления.

Если нет возможности обратиться к документации, опытные столяры советуют изготавливать отдельные элементы с учётом следующих параметров. Толщина зуба должна быть около одной третьей части всего размера. Длину желательно выбирать равной толщине самой детали.

После проведения подготовительных работ необходимо обязательно провести предварительную проверку точности зацепления. Если были допущены ошибки, необходимо провести подгонку каждого элемента (шипа или паза). После устранения всех недостатков приступают к склеиванию деталей.

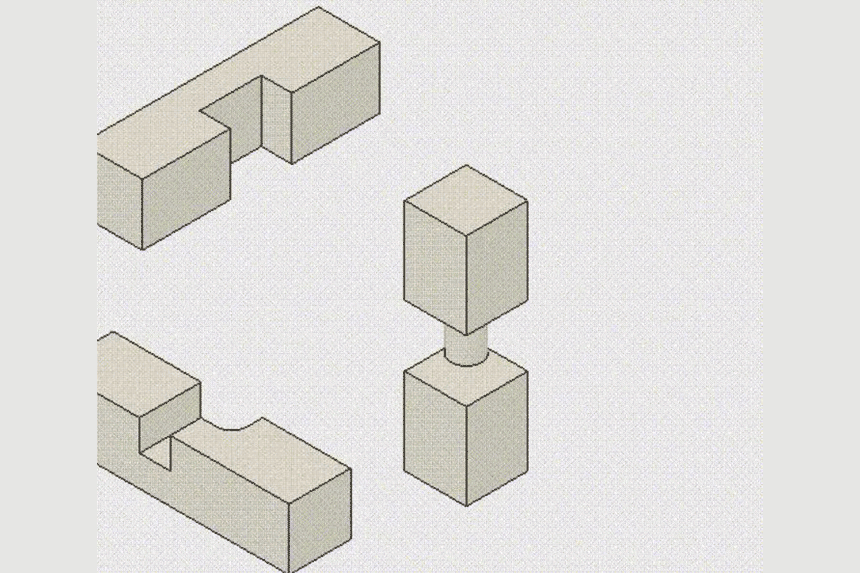

Главные особенности столярных соединений

Соединений деревянных изделий очень много, около 200 вариантов, но дело в том, что одно и тоже соединение называется по разному, в зависимости от страны, или как в нашей стране, в зависимости от ее региона.

Особенность столярного соединения в том, что его способность выдержать расчетную нагрузку зависит от точности исполнения работы по соединению деревянных деталей.

Для усиления прочности столярного соединения часто используют нагели. Это шипы из дерева, которые вставляют в соединение, сажая их на клеевую основу. Пластинчатые нагели называются шпонки. Они прямоугольного сечения и служат для предотвращения сдвига деталей.

Начните с основ: главные правила для соединений «шип-гнездом

Независимо от того, как именно вы формируете шипы и гнезда, эти советы помогут получать идеально подогнанные, прочные соединения для любых изделий.

Правильные соединения всегда начинаются с аккуратной разметки. Используйте проверенные стальную линейку и угольник, а линии разметки наносите остро заточенным карандашом, рейсмусом или разметочным ножом.
Простое правило, которое легко запомнить: при разметке гнезда на торце или кромке толщину заготовки нужно делить на три равные части. Две внешние трети станут стенками гнезда, а средняя треть должна быть удалена. Так, в доске толщиной 18 мм (рисунок внизу) делается гнездо шириной 6 мм по центру кромки заготовки. При использовании материала толщиной более 18 мм ширина гнезда может быть больше одной трети толщины заготовки при условии, что толщина стенок гнезда будет не менее 6 мм — это вызвано соображениями прочности.

Подогнать шип перекладины к гнезду с закругленными краями проще, чем сделать прямоугольным гнездо. Чтобы скруглить углы, используйте рашпиль или нож со сменными лезвиями.

Вначале сделайте гнезда, а затем сформируйте подходящие к ним шипы. Намного проще точно подогнать шип, чем изменять размеры готового гнезда.

Наивысшая прочность склейки достигается, когда сопрягаемые поверхности гладкие.
Правильно подогнанный шип должен удерживаться в гнезде без клея и не выпадать при переворачивании деталей, но при этом для сборки и разборки соединения должно хватать лишь небольшого усилия руки.

Разметка и изготовление проушины

Изготовление элементов начинают с выреза паза, в который будет вставляться шип. Во много качество каждого из них зависит от точности разметки и уровня используемого инструмента. Для его изготовления может использоваться фрезер, который позволяет ускорить процесс получения проушины. В домашних мастерских можно изготовить паз своими руками. Последовательность изготовления зависит от типа шипового соединения. Основная последовательность заключается в следующем. Разметка начинается с деления заготовки на три равные части. Далее ручной тонкой ножовкой производят пропилы. Затем при помощи стамески, необходимой ширины удаляют внутреннюю часть пропила, получая пазовый элемент. Окончательную обработку стенок полученного паза производят с помощью наждачной бумаги.

Универсальное приспособление для соединения шип паз

заводская пластина для изготовления соединения шип паз

Используется с фрезером для резов соответствующих пазов и шипов, оно устанавливается в тиски, и деталь прижимается струбциной к устройству. Как правило, продается в магазинах.

внешний вид соединения

Рассмотрим приспособления для фрезерования пазов

Выпилите верхнюю часть — столешницу из 18 мм фанеры длиной 40 см. и достаточной ширины, чтобы обработать самую толстую заготовку, которую Вы планируете соединять шипом.

Вырежьте два бруска 5х10 см., отпилив их такой же длины, что и верх. Бруски в дальнейшем будут играть роль прижима заготовки и центровки ее относительно паза в столешнице. Чтобы подготовить верх, проведите линию в его центре, затем отфрезеруете пазовую выемку по линии с одного конца.

схематичное изображение оснастки

Обратите внимание

Выемка должна быть такой же ширины, как копировальное кольцо, которое Вы будете использовать со своей фрезой. Выемка должна быть достаточно длинной, чтобы соответствовать длине самого длинного паза, который Вы собираетесь резать.

Затем отфрезеруйте два перпендикулярных центральной линии регулировочных паза. Наконец, просверлите смотровое отверстие между этими двумя пазами. Чтобы собрать всю конструкцию, вверните болты в губки и закрепите верх к брускам гайками-барашками с шайбами.

Чтобы использовать наше оборудование, начертите паз на заготовке и отметьте на ней центральную линию. Ослабьте барашки и установите заготовки между брусками таким образом, чтобы центральная линия соединилась с линией верха приспособы, проверьте, что край заготовки находится напротив кромки верха.

Зажмите барашки. Выровняйте фрезу по одному концу чертежа паза, затем отметьте вспомогательные линии на верхней поверхности стола по края базы фрезера.

Как правильно работать с оснасткой шип паз

Повторите это еще раз, чтобы отметить линии другого конца. Отфрезеруйте паз, внизу начиная рез с выравнивания базы фрезера по первой вспомогательной линии, и остановите фрезерование, когда пластина дойдет до второй вспомогательной линии.

Смастерим своими руками приспособление для изготовления шипов

Изделие для изготовления шипов

Сделанный из дерева и фанеры кондуктор, показанный выше, позволяет резать прямоугольные шипы с двумя заплечиками. Обрабатываемый предмет находится лицевой поверхностью снизу под кондуктором, в то время как фрезер двигается вдоль упора сверху, удаляя лишнее за два прохода.

Изделие состоит из двух параллельных базовых брусков, стопора и упора — все сделано из дерева такой же толщины, что и деталь, в данном случае из брусков 25х75мм, а также верхней поверхности и поддержки, сделанных из 18мм фанеры.

Базовые бруски должны быть приблизительно 400 мм длиной; вырежьте из фанеры верхнюю поверхность приблизительно 200 на 250 мм и приверните ее к брускам как показано на рисунке. Приверните стопор на концах базовых брусков вместе с поддержкой. Установите упор приблизительно в 25 мм от конца верхней поверхности.

вырезаем шип с помощью устройства

Раззенкуйте отверстия под все головки винтов и убедитесь, что сделали все углы прямоугольные. Просверлите смотровое отверстие в верхней поверхности, чтобы безошибочно поместить заготовку точно по разметке.

Популярное: Сделать приспособления для фрезера своими руками, или приобрести готовые?

Также нужно сделать пластину из оргстекла. Она должна быть, по крайней мере, такой же ширины, как база вашего фрезера и достаточно длинной, чтобы проходить от упора и выходить за стопор кондуктора: 250 на 300 мм будет достаточно.

Установите З/4-дюймовую фрезу, затем удалите стандартную пластину из инструмента и используйте ее как шаблон, чтобы отметить отверстия под винт и отверстие под фрезу в пластине из оргстекла.

Обратите внимание

Новая пластина должна быть закреплена на фрезере так, чтобы край фрезы находился против внутреннего края поддержки и стопора когда пластина идет вдоль ограничителя. Просверлите отверстия и закрепите пластину к фрезеру.

Чтобы начать использовать изделие прижмите конец заготовки к концу стопора и к базовому бруску. Зажмите все это струбциной вместе. Установите глубину реза на фрезере и отфрезеруйте деталь на половину шипа, продвигая пластину вдоль упора в течение всего реза. (Вы одновременно еще и прорежете базовые бруски.) Переверните заготовку и повторите операцию, чтобы закончить шип (внизу).

Продолжающиеся конфликты партнёров

Очень хорошо о таком типе конфликтов написал доктор Джон Готтман. За 40 с лишним лет изучения счастливых супружеских пар он создал специальную методику, которая помогает с 90%-ной уверенностью спрогнозировать, разведутся ли пары в течение 10 лет или нет. Основной месседж состоит в том, что даже у самых счастливых пар есть постоянные неразрешенные конфликты.

Джон Готтман написал массу книг на эту тему, и в каждой подчёркивает следующее: миф о том, что пары должны мгновенно и успешно решать все свои проблемы, — это сказка.

На самом деле конфликты в отношениях не только закономерны и естественны, но и в каком-то смысле полезные. Когда мы ссоримся и спорим, то одновременно учимся любить и уступать друг другу, учимся делать шаг назад от «проблемы», чтобы лучше понять своего партнёра. Это помогает нам постичь искусство отношений, которые не остаются неизменными, а с каждым годом переходят в новую фазу. Таким образом мы снова и снова выбираем своих партнёров, обновляем и углубляем свои отношения.

ПАЗЫ МОЖНО СДЕЛАТЬ ВЕЗДЕ

При пазовом соединении конец одной детали входит в мелкий паз, выпиленный поперек волокон другой. Это соединение является улучшенным вариантом простого соединения встык. Заплечики паза обеспечивают приличную прочность. Фактически такое соединение невозможно сломать, например, нажав на полку. Если оно подогнано плотно, то хорошо выдерживает косую нагрузку, когда сила направлена по диагонали поперёк корпуса. Используя всего два типа соединений в паз, можно сделать почти любую корпусную деталь. Основное соединение, где в паз входит полная толщина смежной детали, позволяет собрать книжные шкафы, комоды для игрушек, навесные полки или любые другие корпуса, в которых боковые стенки выходят за смежные детали (рис. 1).

. Основное соединение в паз.

. Модифицированное соединение паз/шип.

Выдвижные ящики — тоже коробки. Их легко сделать с использованием основного соединения в паз и соединения паз/шип (рис. 3). Пример ЗА — самое прочное из них, в примерах ЗВ и ЗС можно ослабить переднюю стенку. Если вы хотите скрыть торцы боковых стенок выдвижного ящика, представленного на ЗА, закройте их фальшивой передней стенкой или используйте соединение в четверть, как показано на 30, усиленное гвоздями или шкантами.

. Пазы в выдвижных ящиках.

Разметка и изготовление проушины

Государственные стандарты

Основным стандартом, который устанавливает правила изготовления элементов крепления деревянных деталей, является ГОСТ 9330-2016. В нём заданы размеры зубьев, пазов, шкантов различных типов сборки. В стандарте приведены схемы с образцами таких креплений. Указаны правила округлений и условные обозначений, применяемые на чертежах.

Правила зубчатых соединений заданы ГОСТ 19414-90. В нём приведены размеры зубьев, порядок расположения и методы их соединения.

При строительстве деревянных домов используется ГОСТ 30974-2002. Он определяет правила подготовки распилов типа ласточкин хвост для брёвен в малоэтажном строительстве. В нем подробно приведены виды конструкций, классификация и размеры каждого элемента.

Разметка и изготовление шипа

Для обеспечения надёжности конструкции изготовление шипа должно начинаться с тщательной разметки. На первом этапе определяют, какого вида будет изготавливаться этот элемент, где он должен находиться. По его месту положения различают: угловое концевое, серединное и ящичное. Кроме этого необходимо определиться – сколько их будет в соединении. Одним из факторов, влияющих на количество, является толщина заготовки. Если деталь имеет толщину, не превышает сорок миллиметров, выбирают соединение с одним шипом. Если ширина находится в интервале от сорока до восьмидесяти миллиметров, изготавливают два или три. Для более толстых заготовок выпиливают тройное или многократное соединение. Опыт профессионалов показывает, что шип должен иметь толщину, равную одной трети от всего размера детали, а длина должна равняться толщине скрепляемых элементов.

https://youtube.com/watch?v=gYQNcThcN90

Основными этапами изготовления шипа являются:

разметка будущего шипа (горизонтальная и вертикальная);
подготовка инструмента;
выпиливание;
зачистка стенок;
подгонка.

Разметка мест необходимых распилов производится с помощью измерительных инструментов в обеих плоскостях. Выбор инструмента для распила зависит от возможностей изготовителя. На деревообрабатывающих предприятиях эту операцию производят на специальных станках. Если планируется изготовить шип своими руками, применяют обыкновенные пилы. Наиболее подходящими считаются: лучковая пила или ножовка. После изготовления шипа производится зачистка его поверхности. Она осуществляется при помощи напильников и наждачной бумаги. Далее вставной шип подгоняют под заготовленный паз. После завершения этой операции производится его окончательная фиксация.

Эмоционально «засоренные» отношения

Если пары не поднимают и не обсуждают свои проблемы цивилизованно и не переходя на личности, конфликт рано или поздно приводит к тому, что отношения «засоряются», словно слив в ванной. Когда это происходит, люди, всё ещё любящие друг друга, никак не могут снять это напряжение.

И дело даже не в том, что послужило предметом конфликта. Чтобы это ни было — оно уже мешает отношениям укрепляться и развиваться. Они начинают застаиваться, не пропуская абсолютно ничего: ни света, ни радости, ни тепла и ласки.

Это может быть что угодно. Постороннему человеку может показаться самой настоящей мелочью такая проблема, как нежелание одного из партнёров пропылесосить в квартире. Но в отношениях эта «мелочь» со временем превращается в своего рода монстра в шкафу, который предпочитают не открывать. Когда в отношениях появляется такой «шкаф», который предпочитают держать закрытым, партнёры чувствуют себя отвергнутыми своим возлюбленными.

Возникает странная ситуация: они — не одни, но по сути — невероятно одиноки и потеряны. Они чувствуют, что не могут достучаться до своей второй половинки, что этому человеку всё равно или того хуже — разлюбил.

Это может привести к тому, что они минуют точку невозврата, когда компромисс станет уже невозможным.

Разговоры на этом этапе превращаются в самую настоящую бурю: никакого юмора, привязанности или признательности. Огонь любви горит всё слабее, остаются только ветры и дожди разочарования и боли. Если буря длится достаточно долго, люди начинают уже откровенно унижать и обижать друг друга. Они видят в словах и поступках друг друга только плохое. Они спорят по поводу и без. Они обвиняют друг друга в эгоизме.

«Засорение» в конечном итоге приводит к тому, что полностью исчезает доверие. А вот это уже — начало конца. Это отталкивает партнёров друг от друга на такое расстояние, которое преодолеть уже очень сложно, если и вовсе возможно.

Не нужно быть экспертом по отношениям, чтобы понять, что вероятность предательства и развода прямо пропорциональна тому, насколько несчастны отношения. Озвучивать проблему, проговаривать, искать решения — это всё равно, что воспользоваться наконец вантузом в ванной. Это снимает всё накопившееся эмоциональное напряжение — то есть вы, образно говоря, устраняете засор.

Проговаривать и озвучивать проблемы, особо довольно щекотливые, неприятно никому. Счастливые пары также не получают от этого никакого удовольствия, однако не молчат, а говорят — со смехом, любовью или даже самой настоящей нежностью.

Основные сведения

Одним из самых отработанных способов соединения двух деталей считается соединение типа шип–паз. Наибольшее распространение получил такой способ крепежа изделий из древесины. С его помощью скрепляют детали оконных рам, дверных проёмов, различные элементы мебели, стенки деревянных ящиков. Каждый элемент подобных изделий имеет специально изготовленный шип (или несколько штук) или паз (несколько пазов).

Виды основных соединений деталей изготовленных из дерева определены в ГОСТ 9330-76. В этом документе определены следующие характеристики подобного скрепления деревянных деталей:

правила сокращённого обозначения (аббревиатура) различных соединений;
чертежи с изображением внешнего вида;
допустимые размеры каждых элементов;
порядок и правила определения размеров каждого элемента;
выражения для расчета размеров необходимого режущего инструмента;
формула для вычисления прочности собранных элементов;
порядок проведения проверки и испытание на прочность.

ГОСТ 9330-76 Основные соединения деталей из древесины и древесных материалов. Типы и размеры

Согласно этому стандарту все соединения подразделяются на следующие категории:

угловые (концевое и срединное);
ящичное (в основном относится к категории угловых);
по кромке;
так называемое по длине «на ус».

Для каждой из этих категорий в стандарте утверждена своя аббревиатура (сокращённое обозначение). Эта маркировка состоит из двух заглавных букв кириллицы и одной цифры. Например, УК-2 обозначает, что речь идёт о соединении с двойным открытым сквозным шипом, УК-9 соединение «на ус» со вставным несквозным круглым шипом. Более подробно весь перечень изложен в тексте принятого стандарта.

Любой тип сопровождается подробным чертежом. На каждом из них приведена фронтальная и профильная проекции с указанием размеров, формул по вычислению каждого элемента, готовые результаты. Для получения прочного соединения стандартом определены допуски, которые необходимо соблюдать при изготовлении каждого из элементов. Подробно приведены параметры углового шипа (его длина, шаг и затупление). На основании приведенных результатов в госте разработаны рекомендации по выбору необходимого режущего инструмента. Отдельно сделаны ссылки на другие документы (стандарты) определяющие какими средствами необходимо крепить каждое из перечисленных изделий.
