Урок № 1. тема: штангенциркуль: назначение, применение

ТОП-5 лучших штангенциркулей, которые можно заказать с AliExpress

WANHENDA DIGITAL METAL CALIPER

Качественное устройство, главной задачей которого является точность измерения. Каждая металлическая деталь изготовлена из прочной нержавеющей стали. Для большего удобства на задней стороне инструмента присутствует наклейка со стандартами отверстий. Максимальная длина измерений составляет 150 мм.

В качестве бонуса в комплект к штангенциркулю входит эргономичный кейс, сделанный из пластика, однако, можно сэкономить, заказав устройство без него. Помимо самого устройства, в кейс легко помещаются маленькие детали.

Отзывы положительные, что радует большинство пользователей – отсутствие люфтов и спокойный ход подвижного элемента. Благодаря высокой точности (0.02 мм), этот инструмент можно применять как в быту, так и в профессиональной отрасли.

Средняя стоимость – 700 рублей.

WANHENDA DIGITAL METAL CALIPER

Достоинства:

• Цена;
• Точность;
• Отсутствует люфт;
• Подходит для профессионалов;
• Проверенный производитель.

Недостатки:

JIGONG JIGO-150

Главное преимущество этой модели – высокий показатель точности, который достигает 0.01 мм, что является неплохим результатом по меркам AliExpress. Основные элементы выполнены из нержавеющей стали. Легко измеряет изделия длиной не больше 150 мм.

В комплект входит удобный кейс, благодаря которому транспортировка упростится в несколько раз, также имеется запасная батарейка и инструкция, переведенная на английский язык. Некоторым специалистам это устройство не подойдет, однако для покупки в домашних целях – это один из лучших вариантов, который может предложить AliExpress.

Средняя оценка — 4.4. В основном претензии возникают по качеству обработки корпуса, в остальном изделие заслуживает свою стоимость и справляется с первоначальными функциями.

JIGONG JIGO-150

Достоинства:

• Инструкция на английском;
• Хороший рейтинг;
• Точность;
• Стоимость;
• Сборка.

Недостатки:

• Кейс легко разбивается;
• Плохая обработка корпуса.

XINGWEIANG XWQ-K150

Эта модель занимает отдельное место, ведь ее стоимость составляет 300 рублей (по купону нового пользователя цена снижается до 200 руб.), что делает  доступным для каждого человека. Хоть точность измерения доходит до 0.1 мм, но если применять это устройство для дома, то такой недостаток несущественен.

Материал корпуса – пластик, кому-то это может показаться минусом, но на АлиЭкспрессе много подобных изделий, где продавцы указывают «нержавеющая сталь», а на деле приходит штангенциркуль из алюминия. За точность измерения отвечает цифровая панель, которая работает от батареек типа LR44.

Инструмент имеет 1330 отзывов и среднюю оценку 4.7 баллов, что делает покупку безопасной и, если не ожидать от устройства чего-то большего, то оно полностью оправдывает свою стоимость.

XINGWEIANG XWQ-K150

Достоинства:

• Низкая цена;
• Хороший вариант для дома или дачи;
• Ничего не люфтит;
• Цифровая индикация.

Недостатки:

Mitutoyo 0-150

Этот вариант понравится профессионалам, так как точность измерения доходит до 0.001 мм. Корпус выполнен из качественной нержавеющей стали. С помощью этого устройства можно измерить как глубину изделия, так и внешний и внутренний диаметр, при этом точность сохранится на высоком уровне. Диапазон измерений 0-150 мм, присутствуют модели 0-200, 0-300, разница только в цене.

Штангенциркуль Mitutoyo 0-150 имеет 113 отзывов, 99 из которых – 5 звезд. Пользователи довольны покупкой и заявленными характеристиками. Помимо этого, большинство отмечает быструю доставку, которая составляет около 14 дней.

Средняя стоимость – 2300 руб.

Mitutoyo 0-150

Достоинства:

• Соответствует характеристикам;
• Прочный корпус;
• Точность;
• Быстрая доставка;
• Подойдет для профессионального использования.

Недостатки:

AIRAJ 0-150

Классическая модель, которая завоевала большую популярность своим прочным корпусом, выполненным из углеродистой стали. Вес – 151 грамм, это позволит проводить измерение, не прилагая особых усилий. Точность измерения – 0.02 мм.

Люфты отсутствуют, единственный недостаток, который отмечают большинство пользователей – во время движения нониуса металлические элементы часто цепляются друг за друга, это связано с посредственной обработкой материала. Однако это не мешает проводить какую-либо работу. Также в комплекте присутствует хороший кейс, который сохранит устройство во время доставки в целости и сохранности.

Средняя стоимость – 700 руб.

AIRAJ 0-150

Достоинства:

• Приемлемое качество товара;
• Соответствует описанию;
• Быстрая доставка;
• Лазерная гравировка;
• При схождении губок зазоров не замечено.

Недостатки:

Где можно приобрести штангенциркуль по низким ценам

Если в процессе выполнения работ выясняется, что необходим штангенциркуль, которого нет в арсенале среди инструментов, тогда для этого не понадобится бежать в строительный магазин. Приобрести инструмент можно в интернет магазине, для чего следует перейти на сайт и выбрать среди имеющихся в наличии приборов подходящую модель. В Украине покупать штангенциркули рекомендуется непосредственно в Цилиндре, так как такая покупка оправдана рядом следующих достоинств:

• Много разных моделей измерительных приборов
• Цены от производителей, которые удивят каждого
• Наличие технического описания и фото товара
• Быстрая отправка товара лидирующими транспортными компаниями Украины
• Возможность покупки товара в кредит

О необходимости приобретения штангеля следует решать самостоятельно, но вот о том, где лучше совершать покупку, здесь нет никаких сомнений — следует выбирать интернет магазин Цилиндр.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

• Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
• Установка губок на галтели, фаски и скругления.
• Перекосы при позиционировании.
• Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Как правильно пользоваться штангенциркулем

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Устройство механического штангенциркуля

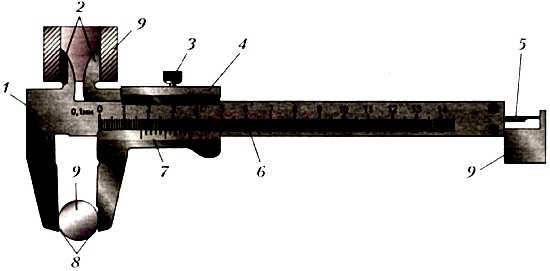

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

Штанга. Рамка. Губки для наружных измерений. Губки для внутренних измерений. Линейка глубиномера. Стопорный винт для фиксации рамки. Шкала нониуса. Служит для отсчета долей миллиметров. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

Измерение

Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.  Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси. При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси. Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки. Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Виды штангенциркулей

В целом, все виды штангенциркулей можно разделить на механические и электронных в зависимости от типа шкалы. Основными видами, согласно ГОСТ 166-89 являются:

• ШЦ-I — инструмент с 2-сторонним размещением  губок для измерения наружных и внутренних величин и глубиномером.
• ШЦК — оснащен круговой шкалой для определения точного размера. Более простой в применении, чем штангенциркуль с отсчетом по нониусу.
• ШЦТ-I — односторонние губки для измерения наружных линейных размеров. Отличается высокой стойкостью к износу.
• ШЦ-II — оснащен двумя губками для наружного и внутреннего замера и разметки, а также рамкой микрометрической подачи.
• ШЦ-III — односторонние губки для определения наружных и внутренних размеров.
• ШЦЦ — электронный штангенциркуль с цифровой индикацией.

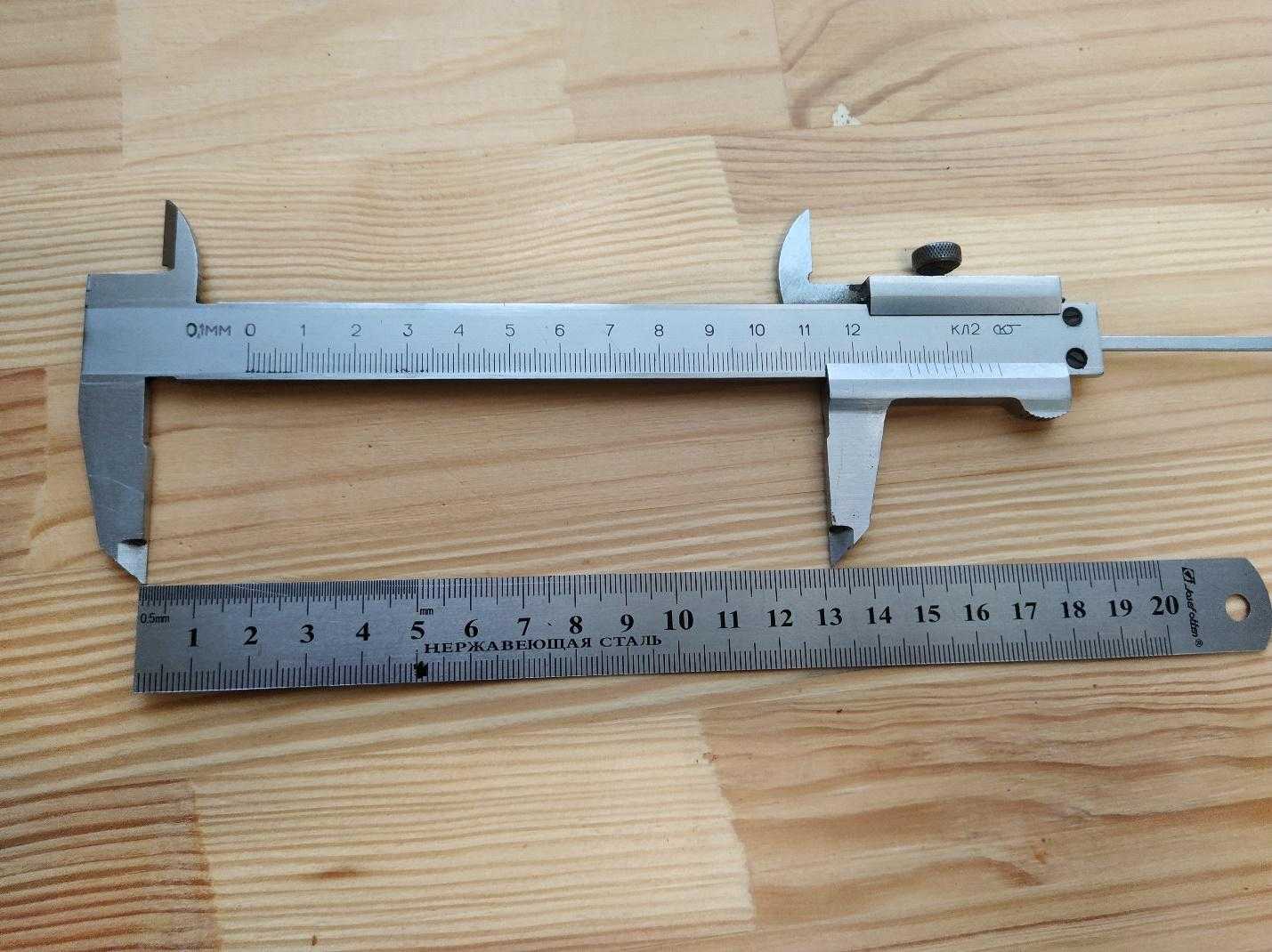

Нониусный (аналоговый)

Данная разновидность колумбика является классическим вариантом инструмента. Он состоит из штанги и подвижной рамки с нониусом. Прибор отличается простотой конструкции и вполне демократичной стоимостью. Так,самую простую нониусную модель с односторонними губками и глубиномером можно приобрести за 400 рублей.

Стрелочный

Не требует вычислений, более простой в использовании, так как результаты замеров отображаются на циферблате с круговой шкалой.

Стоимость – от 1700 рублей.

Цифровой

С небольшим дисплеем, на который выводятся в цифровом виде результаты замеров. Обладает наивысшей точностью.

Другое название – электронный. Стоимость – от 700 рублей за самые простые модели.

Кроме того, штангели бывают с глубиномером (тип Т-I и I) и без него (тип II и III).

Прецизионный штангенциркуль – общее название для моделей, обладающих повышенной точностью измерений.

Кстати говоря, моноблочный инструмент (неподвижные губки не закреплены на штанге, а являются неотъемлемой ее частью) выдают самые точные показания.

Существуют задачи, с которыми стандартный инструмент справиться попросту не способен.

Тогда мастер берет в руки специальный штангенциркуль.

Как правильно хранить инструмент

Чтобы продлить срок эксплуатации штангенциркуля, его необходимо правильно хранить. Для этого следует использовать специальный футляр. Рекомендуется периодически мягкой тряпочкой протирать поверхность устройства, чтобы убрать загрязнение. При частом применении ему не нужно дополнительных защитных мер. Если же пользоваться им редко, то нужно обрабатывать его машинным маслом. Необходимо избегать воздействия влаги и солнечных лучей и механических повреждений — ударов, царапин и др.

Хранение штангенциркуля

Штангенциркуль — инструмент, который часто требуется как профессиональным мастерам так и любителям. Если необходимо часто производить измерения, то потребуется приобрести такое устройство. Выбирая нужную модель, пользователю следует руководствоваться особенностями работы, учитывая особенности конструкции и стоимость таких инструментов.

Как выбрать хороший инструмент

Основными достоинствами штангенциркуля является точность измерений. По такой причине высококачественный инструмент должен быть сделан из прочного материала, а также иметь легко заметную разметку и переносить активное применение. Популярностью у опытных мастеров пользуют инструменты из нержавеющей стали, на которых выгравированы деления из-за высокой устойчивости к долговечности и коррозии.

Главными принципами выбора будет следующее:

1. Длина – она будет определять диапазон измерений. Ее следует подбирать в зависимости от задач. Для применения в быту будет достаточно инструмента размером 12.5 см, а для строительства дома, к примеру, потребуется штангель длиной в 5 метров.
2. Шаг измерения – грубо говоря, результат измерений будет куда точнее у тех моделей, которые имеют наименьшее расстояние между соседними шкальными делениями.
3. Цена – не стоит покупать дорогостоящую модель для редкого использования в бытовых условиях, но хороший штангенциркуль не будет стоить дешево. Мастерам, у которых этот инструмент является основным для измерений, стоит посмотреть в сторону проверенных немецких, японских и швейцарских моделей. Качественные инструменты, а особенно электронные очень дорогие, и их достаточно купить раз, потому что это будет на всю жизнь. От частоты использования стоит отталкиваться от цены инструмента.

Перед покупкой штангеля убедитесь в том, что нет люфтов между неподвижной и подвижной частью, а также совпадают нулевые отметки обеих шкал при сведенных губках.

• https://stroy-podskazka.ru/shtangencirkul/vidy/
• https://mekkain.ru/library/shtangenczirkul.html
• https://stroy-okey.ru/house/instrument/kak-polzovatsya-shtangencirkulem-ustrojstvo-nastrojka-i-primery-izmerenij/
• https://lesoteka.com/instrument-i-oborudovanie/shtangentsirkul
• https://tpspribor.ru/interesnoe/kak-pravil-no-pol-zovat-sya-shtangencirkulem.html
• https://instrumentn.ru/izmeritelnye-pribory/shtangentsirkul-vidy-i-vybor
• https://m.VseInstrumenti.ru/ruchnoy_instrument/izmeritelnyj/shtangentsirkuli/articles/ustrojstvo/
• https://moy-instrument.ru/masteru/ustrojstvo-i-naznachenie-shtangentsirkulya.html
• https://domsdelat.ru/instrumenty/vidy-shtangencirkulej-i-ix-otlichiya-foto.html

Виды штангенциркулей

• ШЦ-I — штангенциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин.
• ШЦ-IC — (штангенциркуль со стрелочным отсчётом) для отсчёта показаний вместо нониуса имеет отсчётную стрелочную головку. В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают на круговой шкале головки по положению стрелки. Это значительно проще, быстрее и менее утомительно для исполнителя, чем чтение отсчёта по нониусу;
• ШЦТ-I — с односторонним расположением губок, оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.
• ШЦ-II — с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки. Для облегчения последней оснащён рамкой микрометрической подачи.
• ШЦ-III — с односторонним расположением губок для измерения наружных и внутренних размеров.
• ШЦЦ — с цифровой индикацией (электронный).

В условиях активной работы со штангенциркулем рекомендуется протирать его салфеткой, смоченной в водно-щелочном растворе, затем вытирать насухо, а по окончании работ — укладывать в чехол. Не желательно допускать при эксплуатации грубых ударов или падения инструмента во избежание изгибов штанги, а также царапин на измерительных поверхностях или их трения об измеряемую деталь.

Порядок поверки штангенциркулей определен ГОСТ 8.113-85 .

Изобретение относится к области изготовления сварного штангенциркуля, преимущественно штангенциркуля типа ШЦ-Ш-400. 1000-0,1 по ГОСТ 166-89 и может быть использовано на инструментальных заводах, производящих штангенциркули и подобный им инструмент. Для повышения долговечности за счет повышения стойкости к электрохимической коррозии и снижения брака изготовления за счет уменьшения растрескивания сварных швов, для изготовления губок используют среднеуглеродистую хромистую сталь мартенситного класса, для изготовления штанги и рамки используют низкоуглеродистую хромоникелевую аустенитную сталь, а перед сваркой проводят нормализацию поверхностей губок, предназначенных для сварки, путем обезуглероживания до получения в них содержания углерода 0,07. 0,15%. ел С

РЕСПУБЛИК (я)5 G 01 В 3/20

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) уч / jf,,(1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4925235/28 (22) 04.04,91 (46) 23.04.93. Бюл. йт 15 (71) Донецкий политехнический институт (72) В.И.Алимов, А.П.Штыхно и В.Г.Оноприенко (56) Технологический процесс изготовления штангенциркуля типа Ш Ц-Ш-400-1000-0,1 Ставропольский инструментальный завод, Ставрополь, 1981, Авторское свидетельство СССР

N 1700351, кл. G 01 В 3/20, 1989. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ШТАНГЕНЦИРКУЛЯ (57) Изобретение относится к области изготовления сварного штангенциркуля, преимущественно штангенциркуля типа

Изобретение относится к области изготовления измерительного инструмента, преимущественно сварного штангенциркуля типа ШЦ-Ш 400. 1000 — 0,1 по ГОСТ 16689, состоящего из штанги, сваренной с неподвижной губкой и рамки, сваренной с подвижной губкой, причем губки имеют измерительные поверхности для наружных и внутренних измерений,и может быть использовано на инструментальных заводах, производящих штангенциркули и подобный им инструмент.

Цель изобретения — повышение долговечности штангенциркуля за счет повышения стойкости к злектрохимической коррозии и снижения брака изготовления за.. Ж 1810735 А1

Ш Ц-Ш-400. 1000 — 0,1 по ГОСТ 166 — 89 и может быть использовано на инструментальных заводах, производящих штангенциркули и подобный им инструмент. Для повышения долговечности за счет повышения стойкости к электрохимической коррозии и снижения брака изготовления эа счет уменьшения растрескивания сварных швов, для изготовления губок используют среднеуглеродистую хромистую сталь мартенситного класса, для изготовления штанги и рамки используют низкоуглеродистую хромоникелевую аустенитную сталь, а перед сваркой проводят нормализацию поверхностей губок, предназначенных для сварки, путем обеэуглероживания до получения в них содержания углерода 0,07. 0,15%, ° май счет уменьшения растрескивания сварных 00 швов, Ъ

Как пользоваться штангенциркулем, точность инструмента

Измерения с точностью до 1 мм интуитивно понятны абсолютно всем и в особых разъяснениях абсолютно не нуждаются. Передвигая подвижную рамку вдоль штанги, зажимая (не сильно) губками деталь, мы отслеживаем на цифровой шкале штанги размер. Все хорошо, когда риска с «0» нониуса четко совпадает с любой из рисок основной шкалы. Это значит, что деталь имеет размер в целых миллиметрах. Но если риски шкалы и нониуса не совпадают, то большинство людей применит термин «больше» или «меньше». К примеру: чуть больше 30 мм для обывателя будет означать размер от 30 до 31 мм. Но пользование нониусом настолько просто, что имея штангенциркуль, продолжать пользоваться подобными величинами – моветон.

Шкала нониуса разбита таким образом, что наиболее точное совпадение ее риски с риской основной шкалы покажет точное значение после запятой в дробном значении размера детали.

Нужно учитывать класс точности инструмента, он обязательно пишется – чаще прямо на нониусе – чему равно одно его деление. Большинство самых распространенных штангенциркулей обладает способностью определять размер с точностью до 1/10 миллиметра, но есть приборы и до 2/100, на них написано 0,02. На принцип пользования нониусом это не влияет.

Кроме умения пользоваться нониусом, важно так же правильно пользоваться штангенциркулем во время проведения измерений, о чем детально рассказывается в следующем видео. Штангенциркули с круглой цифровой шкалой не требуют совпадения рисок, они прямо показывают на значение

Здесь важно учитывать значение деления, которое указывается на циферблате

Штангенциркули с круглой цифровой шкалой не требуют совпадения рисок, они прямо показывают на значение

Здесь важно учитывать значение деления, которое указывается на циферблате

Для этого штангеля оно составляет 0,02 мм. К плюсам такого исполнения инструмента можно отнести возможность тарирования (физической установки на «0» шкалы циферблата) при сведенных губках с фиксацией зажимным винтом – здесь он снизу циферблата. К явным же недостаткам – исключительную аккуратность в обращении. Слишком велик риск повреждения инструмента при разбивании стекла циферблата. А ведь особую бережность в обращении со штангенциркулем при проведении слесарных, токарных или фрезерных работ обеспечить практически невозможно, поэтому ШЦК все чаще снимается с производства ввиду малого спроса, хотя в домашних условиях, при бережном отношении он может многие годы служить верой и правдой.

Хотя очень недорогие (от 5,5 $) за штуку углепластиковые циферблатные штангеля все же пока удерживают этот тип инструмента на плаву.

Еще одним фактором, влияющим на уход с рынка ШЦК, стало наличие недорогих и менее прихотливых в эксплуатации ШЦЦ – цифровых или дигитальных (от digital – цифровой) штангенциркулей, в основном китайского производства.

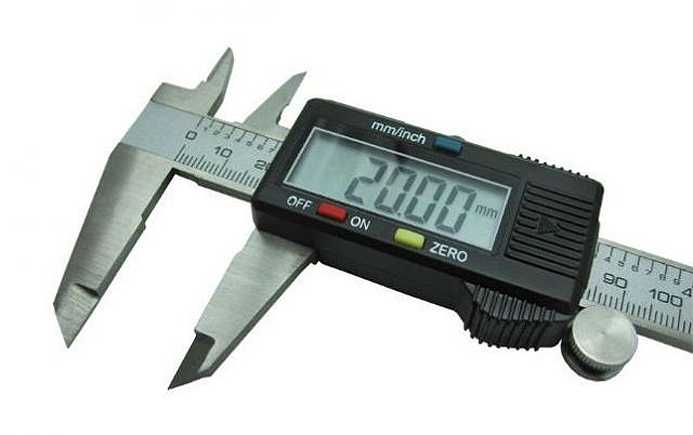

Несколько слов о кнопках на цифровом штангенциркуле. Зеленая вверху – переключатель значений «миллиметры – дюймы». Ремарка: наличие на основной шкале (а также на подвижной рамке) верхней разметки позволяет производить измерения в дюймах, что в общем-то для нас не так уж и актуально. Левая красная кнопка снизу включает и выключает прибор. А вот правая, на наш взгляд, самая интересная кнопка, позволяющая обнулить значение в любом положении губок. Эта функция очень полезна при контроле размера большого числа однотипных деталей, когда номинальный размер выставляется изначально, фиксируется желтой кнопкой, а при замерах мы видим отклонения от него, причем в обе стороны.

Кстати, взаимная проверка точности всех перечисленных типов штангелей, в т.ч. и с разным классом точности измерений, показывает, что даже старые советские инструменты, при условии не убийственных условий эксплуатации, вполне справляются со своей задачей

Важно помнить: наиболее точным значением для наружных размеров будет наименьшее, а для внутренних – наибольшее. Все дело в том, что крайне сложно абсолютно точно позиционировать инструмент при замерах, а искажения дают именно эти неточности

И еще одно: винт фиксации подвижной рамки нужно держать в слегка поджатом состоянии, что предотвратит слишком большой ее люфт на основной штанге. И подводить к детали ее нужно без чрезмерных усилий, которые вынудят этот самый люфт конвертировать в искажение замера.
