Общие сведения
Компаратор — это сравнивающее устройство. Аналоговый компаратор предназначен для сравнения непрерывно изменяющихся сигналов. Входные аналоговые сигналы компаратора суть Uвх — анализируемый сигнал и Uоп — опорный сигнал сравнения, а выходной Uвых — дискретный или логический сигнал, содержащий 1 бит информации:
| (1) |
Выходной сигнал компаратора почти всегда действует на входы логических цепей и потому согласуется по уровню и мощности с их входами. Таким образом, компаратор — это элемент перехода от аналоговых к цифровым сигналам, поэтому его иногда называют однобитным аналого-цифровым преобразователем.
Неопределенность состояния выхода компаратора при нулевой разности входных сигналов нет необходимости уточнять, так как реальный компаратор всегда имеет либо конечный коэффициент усиления, либо петлю гистерезиса (рис. 1).
Рис. 1. Характеристики компараторов
Рис. 2. Процессы переключения компараторов
Чтобы выходной сигнал компаратора изменился на конечную величину |U1вых — Uвых| при бесконечно малом изменении входного сигнала, компаратор должен иметь бесконечно большой коэффициент усиления (эпюра 1 на рис. 2) при полном отсутствии шумов во входном сигнале. Такую характеристику можно имитировать двумя способами — или просто использовать усилитель с очень большим коэффициентом усиления, или ввести положительную обратную связь.
Рассмотрим первый путь. Как бы велико усиление не было, при Uвх близком к нулю характеристика будет иметь вид рис. 1а. Это приведет к двум неприятным последствиям. Прежде всего, при очень медленном изменении Uвх выходной сигнал также будет изменяться замедленно, что плохо отразится на работе последующих логических схем (эпюра 2 на рис. 2). Еще хуже то, что при таком медленном изменении Uвх около нуля выход компаратора может многократно с большой частотой менять свое состояние под действием помех (так называемый «дребезг», эпюра 3). Это приведет к ложным срабатываниям в логических элементах и к огромным динамическим потерям в силовых ключах. Для устранения этого явления обычно вводят положительную обратную связь, которая обеспечивает переходной характеристике компаратора гистерезис (рис. 1б). Наличие гистерезиса хотя и вызывает некоторую задержку в переключении компаратора (эпюра 4 на рис. 2), но существенно уменьшает или даже устраняет дребезг Uвых.
В качестве компаратора может быть использован операционный усилитель (ОУ) так, как это показано на рис. 3. Усилитель включен по схеме инвертирующего сумматора, однако, вместо резистора в цепи обратной связи включены параллельно стабилитрон VD1 и диод VD2.
Рис. 3. Схема компаратора на ОУ
Пусть R1 = R2. Если Uвх — Uоп > 0, то диод VD2 открыт и выходное напряжение схемы небольшое отрицательное, равное падению напряжения на открытом диоде. При Uвх — Uоп < 0 на стабилитроне установится напряжение, равное его напряжению стабилизации Uст. Это напряжение должно соответствовать единичному логическому уровню цифровых интегральных микросхем (ИМС), входы которых подключены к выходу компаратора. Таким образом, выход ОУ принимает два состояния, причем в обоих усилитель работает в линейном режиме. Многие типы ОУ не допускают сколько-нибудь существенное входное дифференциальное напряжение. Включение по схеме на рис. 3 обеспечивает работу ОУ в режиме компаратора практически с нулевыми дифференциальными и синфазными входными напряжениями. Недостатком данной схемы является относительно низкое быстродействие, обусловленное необходимостью частотной коррекции, так как ОУ работает в линейном режиме со 100%-ной обратной связью. Используя для построения компаратора обычные ОУ, трудно получить время переключения менее 1 мкс.
Описание

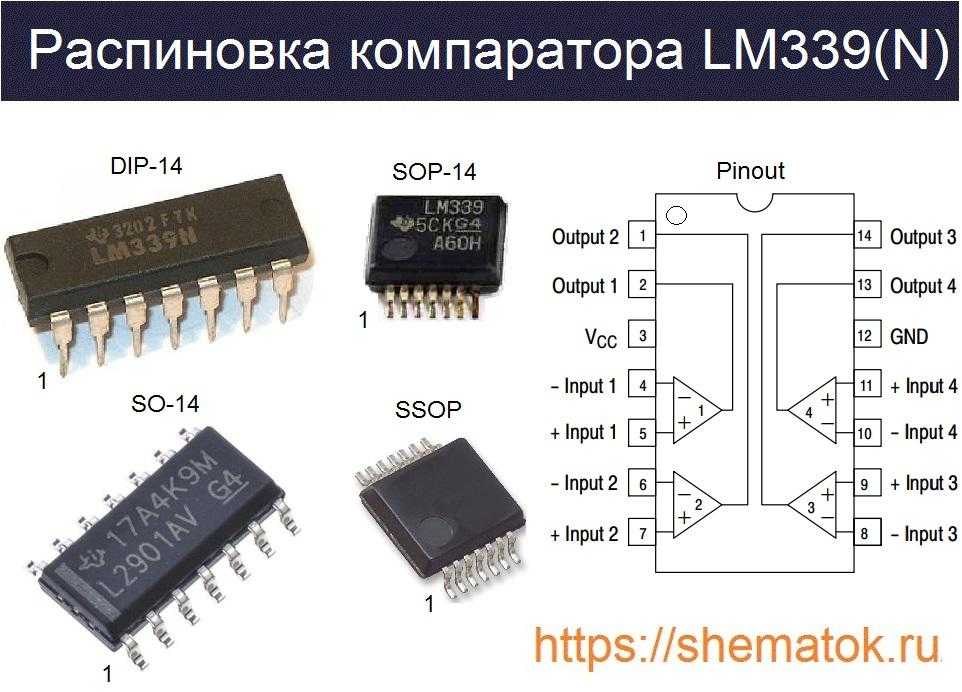

Микросхема с маркировкой «LM339N» выпускается в стандартной пластиковой упаковке для дырочного монтажа PDIP, и с «LM339» для поверхностного – SOIC, SOP, SSOP. Такое обозначение на корпусе является основным отличием данных устройств, которые по электрическим параметрам полностью идентичны. Развернутая распиновка, с указанием назначения выводов, представлена на рисунке.
Максимальные параметры
LM339(N) нельзя использовать в режиме линейного усиления как обычный ОУ. Наиболее частое применение в качестве электронного ключа, предъявляют ему немного другие требования. Одним из которых является высокое быстродействие. Приведём основные значения его предельно допустимых характеристик:
- постоянное напряжение питания (VCC) до 36 В (или ± 18 В);
- дифнапряжение на входе (VIN) от -36 В до +36 В;
- диапазон синфазного напряжения (VI) от -0,3 В до +36 В;
- выходной ток (IO) до 20 мА;
- бесконечная длительность КЗ вывода «Output» на землю;
- температура: кристалла при работе (TJ) до 150oC; при хранении (TSTG) от -65 oC до +150 oC.
Принцип работы
Какова схема включения компаратора lm339 и как работает? В основе работы каждого из 4 входящих в ее элементов лежит простейший операционный усилитель (ОУ), заточенный на функционирование в режиме переключателя с большой скоростью.

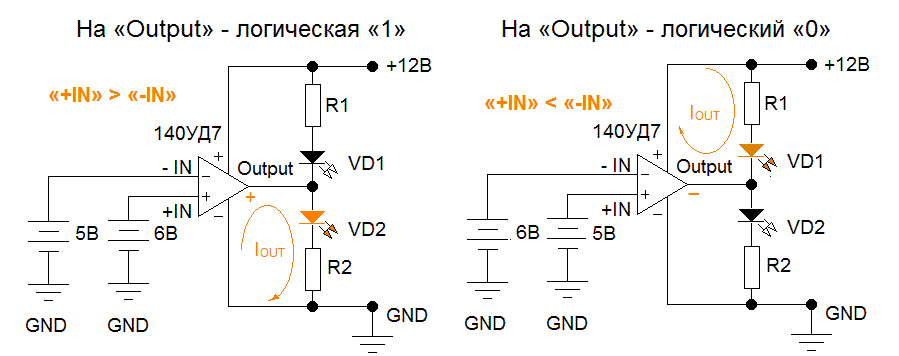

Разберемся, как работает такой «переключатель». Вариант одной из схем применения компаратора, для наглядности и понимания процесса, представлен на рисунке ниже. Как видно, у него есть два входа, обозначенные символами «+IN» и «-IN». На них подается разные по величине потенциалы, относительно «GND», которые устройство сравнивает и выдает сигнал на выход «Output». Питающее напряжение 12 В подано на контакты «VCC» и «GND».
Если сравниваемое напряжение на «+IN» больше, чем на «-IN», относительно «Gnd», то на выходе «Output» появится положительный потенциал – «логическая единица». Через светодиод VD2 с ограничивающим резистором R1 на землю «GND» потечёт ток (IOUT) питающего напряжения. VD2 при этом засветится, а VD1 будет выключен.
При изменении ситуации, когда сравниваемое напряжение на «-IN» будет больше, чем на «+IN», на выходе «Output» появится отрицательный потенциал — «логический ноль». Соответственно загорится светодиод VD1, а VD2 будет погашен.
По такому принципу работает, например — одноканальный отечественный 140уд7. Однако существуют компараторы, у которых на выходе нельзя сформировать «логическую единицу», т.е. получить положительный сигнал. Возможно только «ноль» или ничего. Именно такими устройствами, их также называют «с открытым коллектором», оснащен четырехканальный LM339.
Данная особенность объясняется наличием у компараторов микросхемы внутреннего транзистора Q8. Его коллектор является выводом «Output», а эмиттер подключен к «GND». Он открывается только при большем потенциале на «-IN», относительно «+IN». При отсутствии сигнала — закрыт. Структурная схема из datasheet на LM339 представлена на рисунке.
Контакт «-IN» обычно называют инвертирующим, а «+IN» неинвертирующим.
Аналоги
Аналогом LM339(N) считаются следующие устройства: KIA339 (KEC), HA17339A (Renesas), UPC339GR (NEC). Немного хуже по параметрам, но иногда подходят в качестве замены: китайская SDP339 (Shaoxing Devechip Microelectronics Co.) или узбекская К1401СА1 (ОАО «Фатон» г.Ташкент). Многие известные зарубежные компании выпускают её со стандартной маркировкой по лицензии TI.
Смещение напряжения и тока
Транзисторы дифференциальной схемы, помимо приложенных к напряжениям, также учитывают для сравнения их напряжение эмиттер-база. Эти напряжения складываются с внешними, что влияет на определение потенциала эмиттера и решение, какой транзистор подключить.
| Это свойство называется смещением и является плохим явлением для схем с дифференциальным входом. |
Под смещением следует понимать источник напряжения, который «имеет» компаратор и который последовательно подключен к одному из входов. Производители никогда не указывают точное значение смещения, так как оно зависит от агрегата, температуры и других факторов. Вместо этого они указывают диапазоны, например ± 5 мВ. Для электроники это означает, что такой компаратор должен возбуждаться дифференциальным напряжением, превышающим 5 мВ, потому что меньшие по размеру могут не правильно распознаваться.

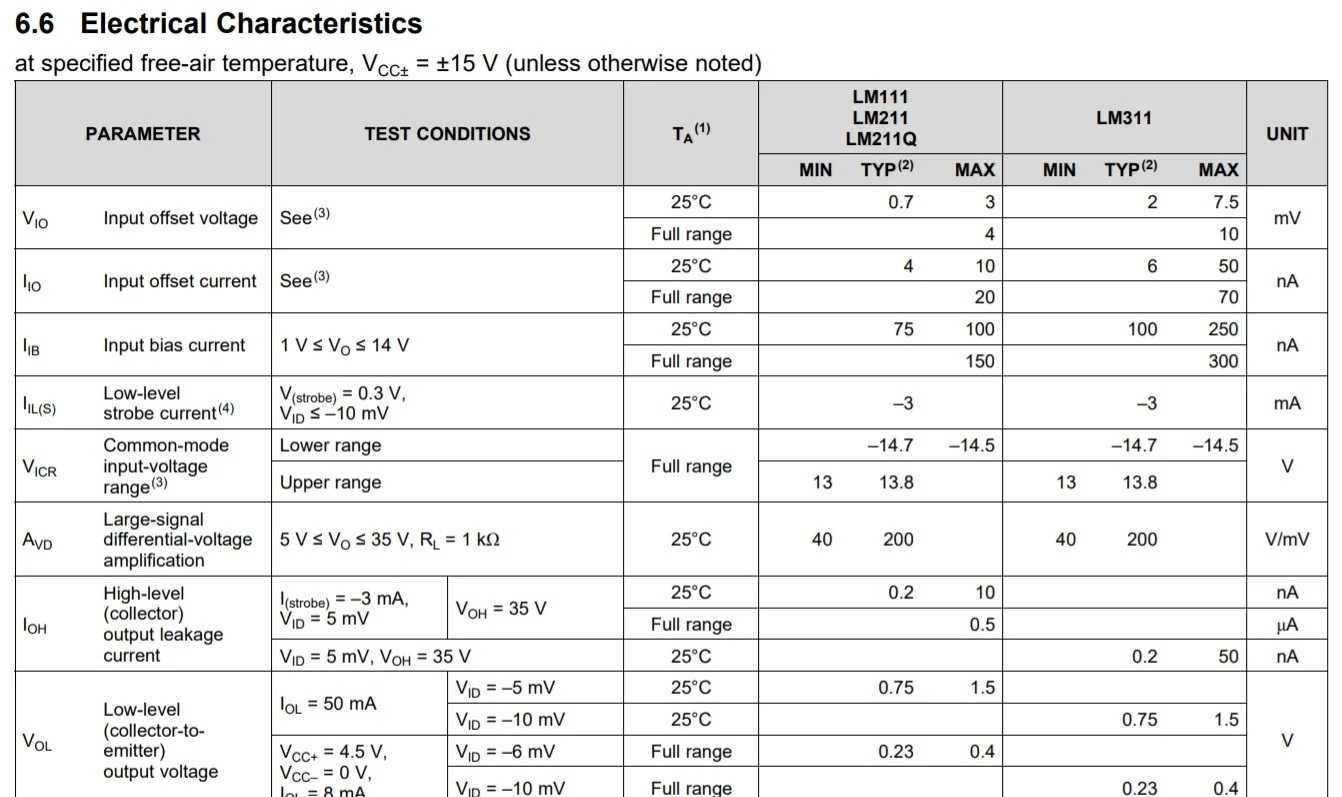

Фрагмент каталожной записи LM311
В дополнение к смещению напряжения существует также смещение тока, то есть разница между токами, потребляемыми базами транзисторов, управляющих входами. Она упоминается гораздо реже, чем смещение напряжения, но вы должны знать о его существовании — это также вызвано различиями в параметрах транзисторов.
Как работает вышеуказанная схема?
На макетной плате есть делитель напряжения (R3 и R4), благодаря которому, на инвертирующем входе LM311 напряжение составляет около 3 В. Аналогичный делитель подключен к инвертирующему входу, но есть потенциометр, который влияет на сопротивление всего делителя, что позволяет вручную настроить подключение на небольшой диапазон (в диапазоне от ~ 2,4 В до ~ 3,6 В). Благодаря этому мы можем наблюдать, как LM311 ведет себя при разных напряжениях на неинвертирующем входе.

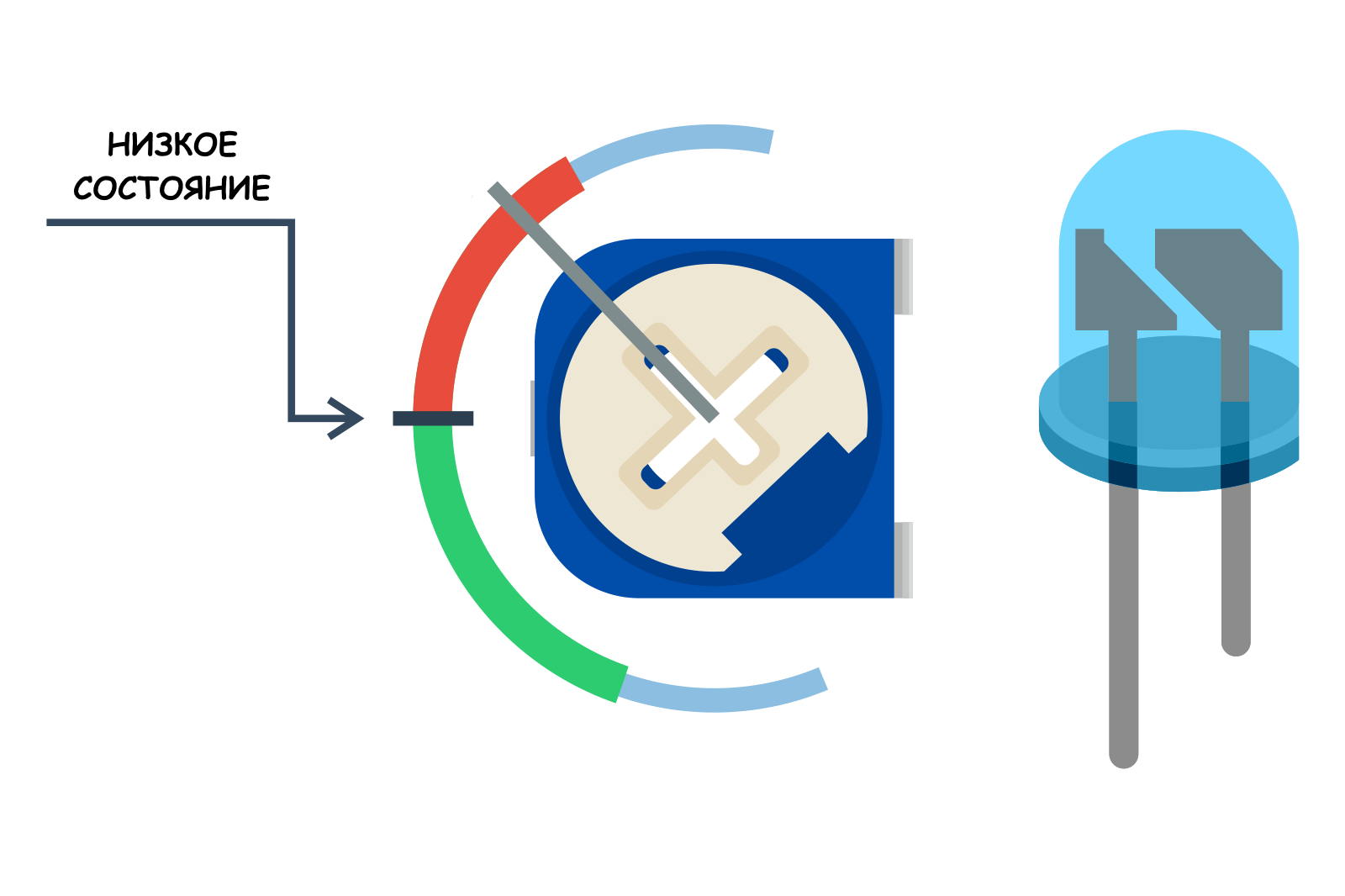

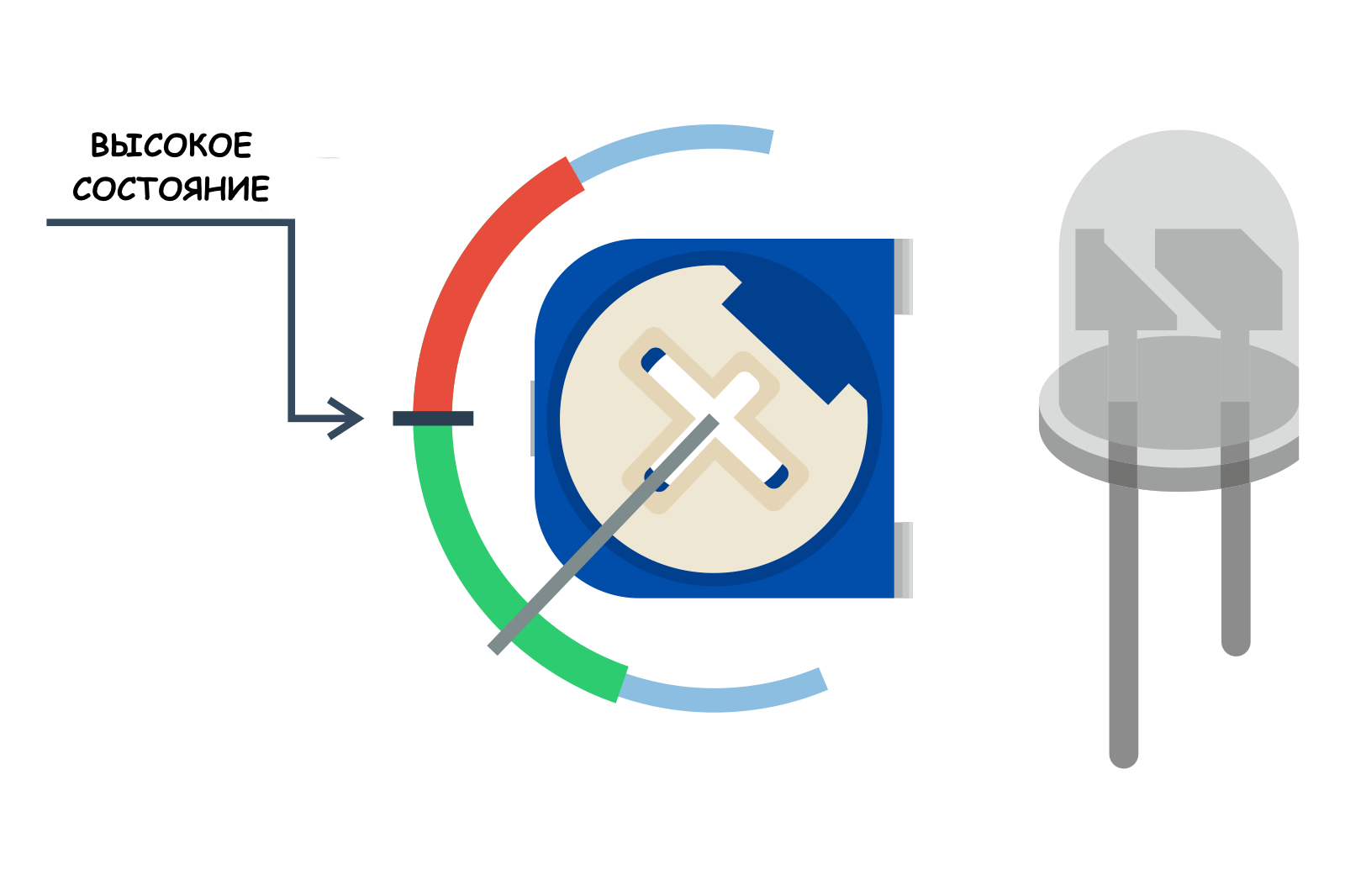

Включаем питание и наблюдаем за диодом, медленно поворачивая потенциометр. При низком состоянии светодиод должен гореть, а при высоком — нет.
 |
 |
| Низкое состояние на выходе — светодиод горит | Высокое состояние на выходе — светодиод не горит |
В случае, когда потенциометр повернут в крайнее положение, на неинвертирующем входе будет около 2,4 В, что меньше 3 В на инвертирующем входе. Компаратор сравнивает напряжение на обоих входах. Итак, вспомним фрагмент из предыдущего описания:
Если напряжение на неинвертирующем входе ниже, чем на инвертирующем, то напряжение на выходе близко к отрицательному полюсу питания (например, к земле, 0 в).
Таким образом, в этой ситуации на выходе компаратора отображается потенциал, близкий к 0 В. Для упрощения — масса, то есть «минус от батареи». Следовательно, диод, подключенный к выходу компаратора, включен, потому что он подключен анодом (через резистор) к положительной шине питания, поэтому, когда на катоде с выхода компаратора появляется «минус», ток будет протекать и диод будет гореть.
После поворота потенциометра в другую сторону неинвертирующий вход будет иметь более высокое напряжение, поэтому на выходе компаратора мы получим напряжения, близкие к положительной шине питания. Проще говоря, будет «аккумулятор плюс». В этой ситуации светодиод будет подключен к плюсу «с двух сторон» (анод через резистор батареи и катод компаратора) и, следовательно, не будет гореть.
Схема работы компаратора и применение
Обычно в электронике компаратор используется для сравнения двух напряжений или токов, подаваемых на два входа компаратора. Это означает, что он берет два входных напряжения, затем сравнивает их и выдает дифференциальное выходное напряжение высокого или низкого уровня. Компаратор используется для определения момента, когда произвольно изменяющийся входной сигнал достигает опорного уровня или определенного порогового уровня. Компаратор может быть разработан с использованием различных компонентов, таких как диоды, транзисторы, операционные усилители . Компараторы используются во многих электронных приложениях для управления логическими схемами.
Символ компаратора
Операционный усилитель как компаратор
Когда мы внимательно посмотрим на символ компаратора, мы узнаем его как операционного усилителя (операционного усилителя) символ , так что отличает этот компаратор от операционного усилителя; Операционный усилитель предназначен для приема аналоговых сигналов и вывода аналогового сигнала, тогда как компаратор выдает только выходной сигнал в виде цифрового сигнала; хотя в качестве компараторов можно использовать обычный операционный усилитель (операционные усилители, такие как LM324, LM358 и LM741, не могут использоваться непосредственно в схемах компаратора напряжения.
Операционные усилители часто могут использоваться в качестве компараторов напряжения, если к выходу усилителя добавлен диод или транзистор), но реальный компаратор разработан так, чтобы иметь более быстрое время переключения по сравнению с многоцелевыми операционными усилителями. Таким образом, можно сказать, что компаратор – это модифицированная версия операционных усилителей, специально разработанная для работы с цифровым выходом.

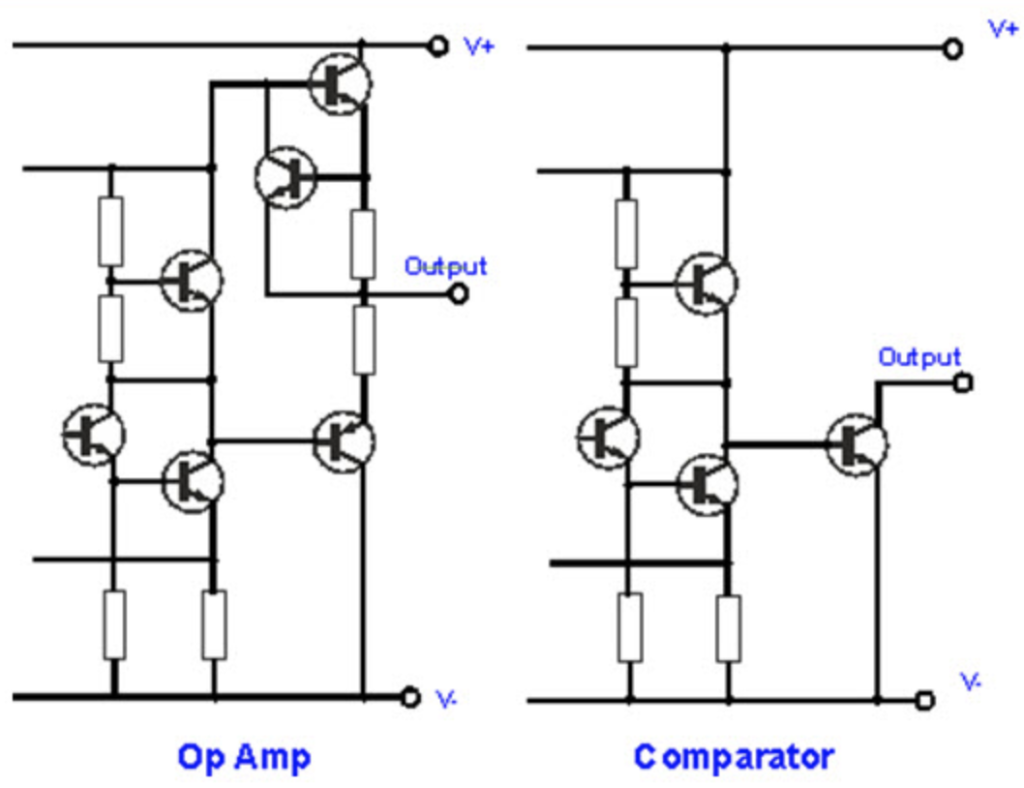

Сравнение выходной схемы операционного усилителя и компаратора
Базовая схема работы компаратора
Схема компаратора работает, просто принимая два аналоговых входных сигнала, сравнивая их и затем вырабатывая логический выход с высоким «1» или низким «0».

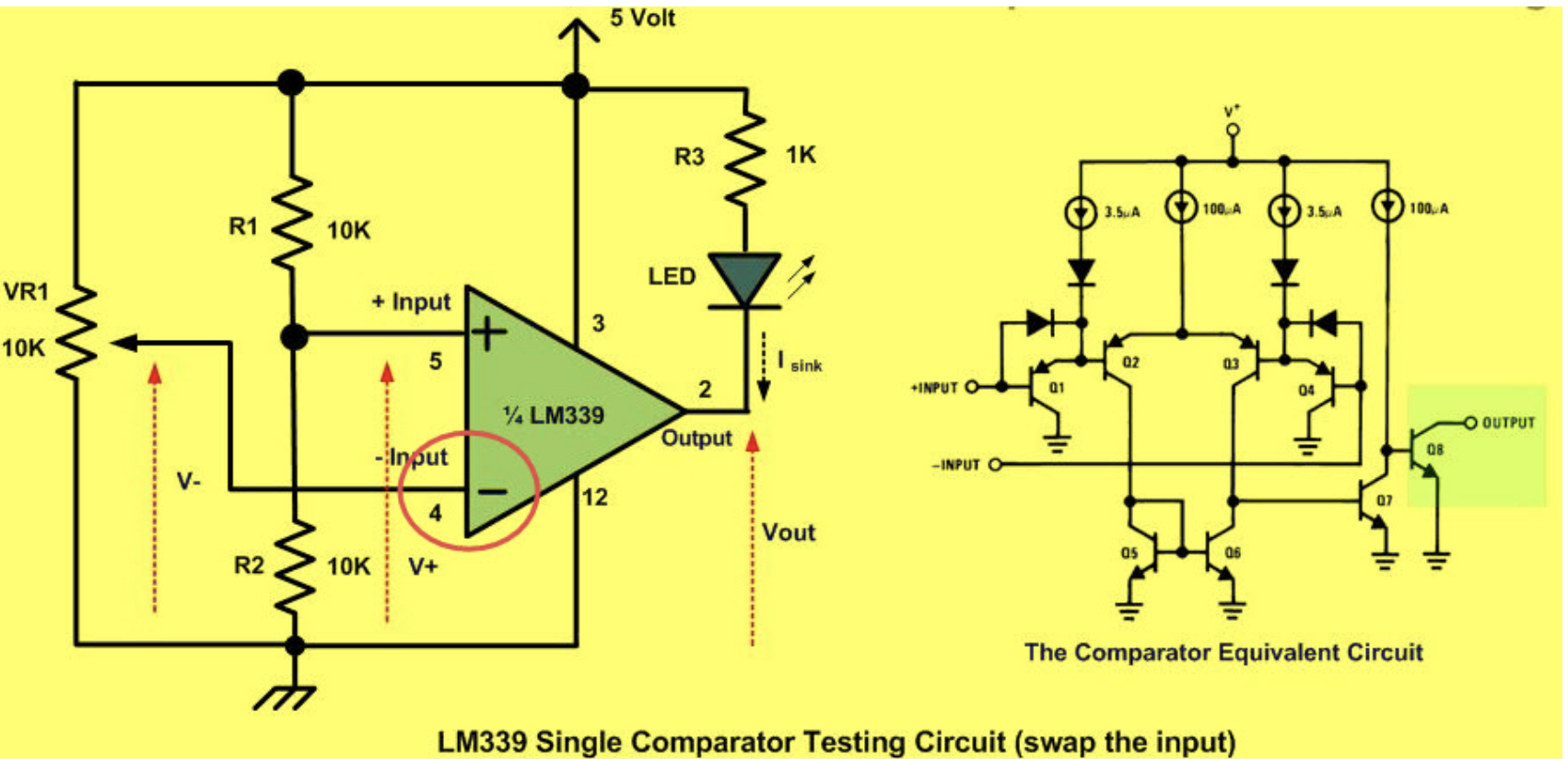

Цепь неинвертирующего компаратора Схема неинвертирующего компаратора

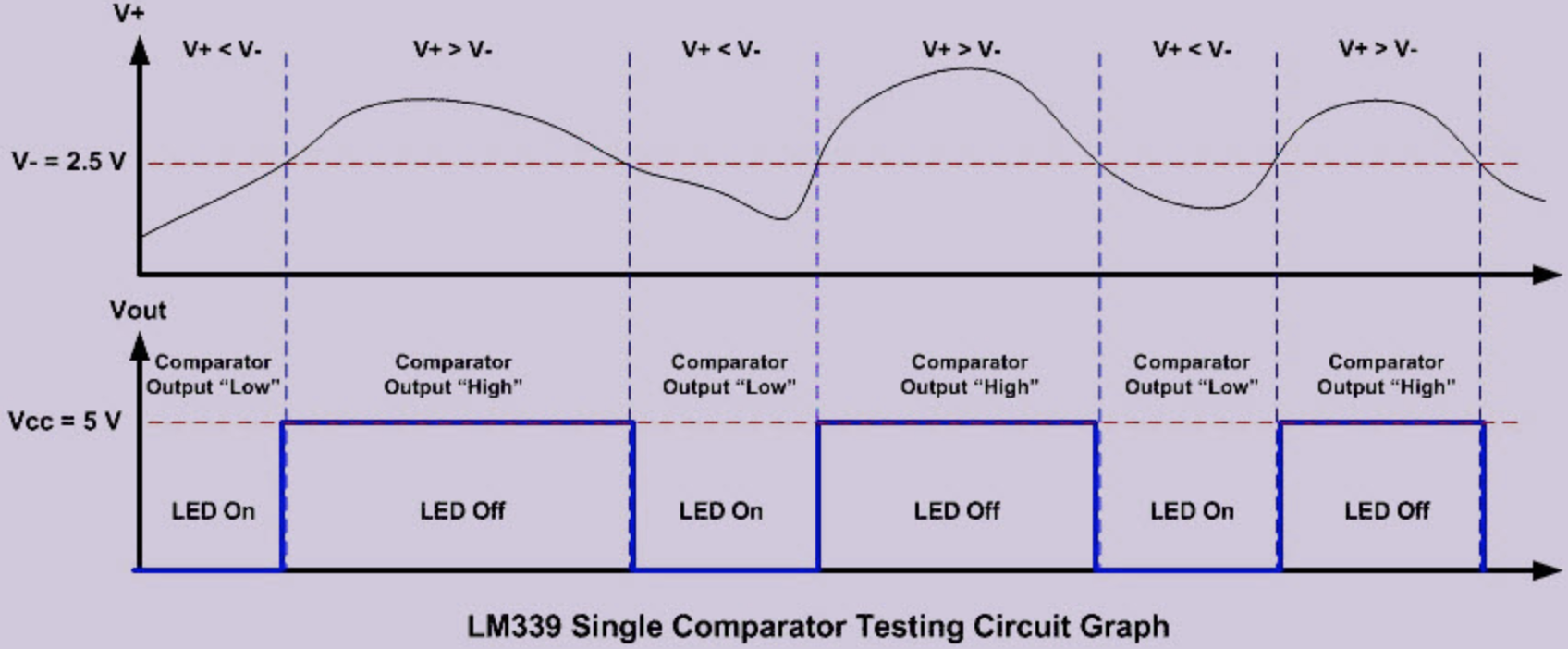

Путем подачи аналогового сигнала на вход + компаратора, называемый «неинвертирующим», и – вход, называемый «инвертирующим», схема компаратора будет сравнивать эти два аналоговых сигнала, если аналоговый вход на неинвертирующем входе больше, чем аналоговый вход на при инвертировании выходной сигнал перейдет в высокий логический уровень, и это заставит с транзистор открытым коллектором Q8 на эквивалентной схеме LM339, приведенной выше, включиться. Когда аналоговый вход на неинвертирующем входе меньше аналогового входа на инвертирующем входе, тогда на выходе компаратора будет низкий логический уровень.
Это выключит транзистор Q8. Как мы видели на изображении эквивалентной схемы LM339 выше, LM339 использует на выходе транзистор с открытым коллектором Q8, поэтому мы должны использовать «подтягивающий» резистор, который подключен к выводу коллектора Q8 с помощью Vcc, чтобы заставить этот транзистор Q8 работать. Согласно таблице данных LM339, максимальный ток, который может протекать через этот транзистор Q8 (выходной ток стока), составляет около 18 мА. V- можно рассчитать следующим образом.
V- = R2.Vcc / (R1 + R2)
Неинвертирующий вход компаратора подключен к потенциометру 10 K, который также формирует схему делителя напряжения, где мы можем регулировать начало напряжения V + с Vcc до 0 вольт. Во-первых, когда V + равно Vcc, выход компаратора перейдет в высокий логический уровень (Vout = Vcc), потому что V + больше, чем V-.
Это выключит транзистор Q8 и погаснет светодиод . Когда напряжение V + падает ниже V- вольт, выход компаратора переходит в низкий логический уровень (Vout = GND), что включает транзистор Q8 и загорается светодиод.

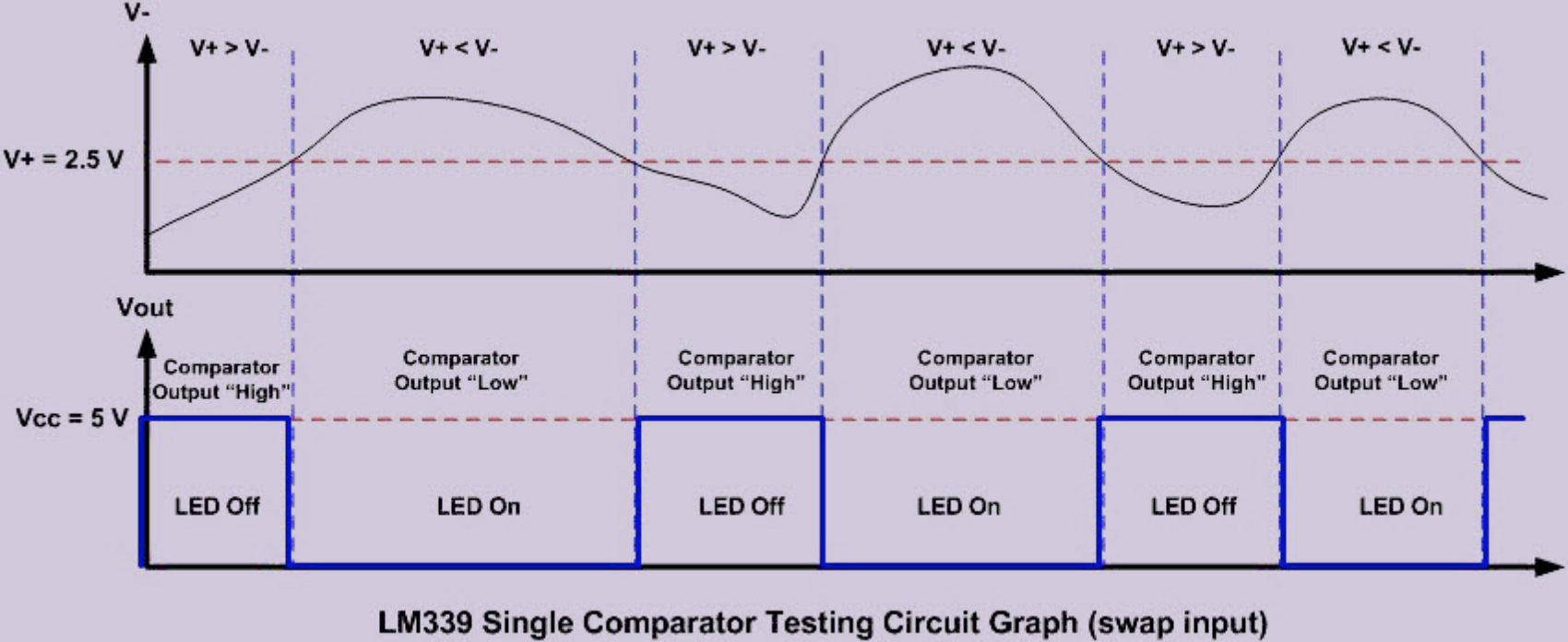

Путем замены аналогового входа; делитель напряжения R1 и R2, подключенный к неинвертирующему входу (V +), и потенциометр, подключенный к инвертирующему входу (V-), мы получим противоположный выходной результат.
Схема инвертирующего компаратора
Опять же, используя принцип делителя напряжения, напряжение на неинвертирующем входе (V +) составляет около V- вольт, поэтому, если мы начинаем инвертирующее входное напряжение (V-) с Vcc вольт, V + ниже, чем V-, это включит транзистор Q8, выход компаратора перейдет в низкий логический уровень. Когда мы регулируем V- ниже V +. После выключения транзистора Q8 выход компаратора перейдет в высокий логический уровень, потому что теперь V + больше, чем V-, и светодиод погаснет.
Компараторы с двумя и более напряжениями сравнения[ | ]
Строятся на двух и более обычных компараторах.
Двухпороговый (троичный) компаратор
Двухпороговый (троичный) компаратор имеет два напряжения сравнения и состоит из двух обычных компараторов. Два напряжения сравнения делят весь диапазон входных напряжений на три нечётких поддиапазона в нечёткой (fuzzy) троичной логике, которым присваиваются три чётких значения в чёткой троичной логике. Двухбитный троичный (2B BCT) логический сигнал (трит) на выходе троичного компаратора указывает, в каком из трёх поддиапазонов находится входное напряжение. Логическая часть троичного компаратора выполняет унарную троичную логическую функцию — «повторитель» (F1073 = F810). Двухбитный троичный трит (2B BCT) может быть преобразован в трёхбитный трит (3B BCT) или в трёхуровневый трит (3LCT).[источник не указан 875 дней
В аналитическом виде двухпороговый (троичный) компаратор задаётся следующими системами неравенств:
{ U r e f 2 > U r e f 1 U o u t 1 = { 0 , if U i n < U r e f 1 u n d e f i n e d , if U i n = U r e f 1 1 , if U i n > U r e f 1 U o u t 2 = { 0 , if U i n < U r e f 2 u n d e f i n e d , if U i n = U r e f 2 1 , if U i n > U r e f 2 {\displaystyle {\begin{cases}U_{ref2}>U_{ref1}\\U_{out1}={\begin{cases}0,&{\mbox{if }}U_{in} U_{ref1}\end{cases}}\\U_{out2}={\begin{cases}0,&{\mbox{if }}U_{in} U_{ref2}\end{cases}}\end{cases}}}
где: Uref1 и Uref2 — напряжения нижнего и верхнего порогов сравнения, Uout1 и Uout2 — выходные напряжения компараторов, а Uin — входное напряжение на компараторах.
Двухпороговый (троичный) компаратор является простейшим одноразрядным троичным АЦП.
Троичный компаратор является переходником из нечёткой (fuzzy) троичной логики в чёткую троичную логику для решения задач нечёткой троичной логики средствами чёткой троичной логики.
Тумблеры и переключатели на 3 положения без фиксации (ON)-OFF-(ON) являются механоэлектрическими троичными (двухпороговыми) компараторами, в которых входной величиной является механическое отклонение рычага от среднего положения.
Двухпороговый (троичный) компаратор выпускается в виде отдельной микросхемы MA711H (К521СА1).
Применяется в прецизионном триггере Шмитта
популярной микросхемы-таймера NE555.
Троичный компаратор низкого качества с двоичными компараторами на цифровых логических элементах 2И-НЕ применён в троичном индикаторе напряжения источника питания с преобразованием трёх диапазонов входного напряжения в один трёхбитный одноединичный трит (3B BCT). Для построения прецизионного триггера Шмитта в этой схеме не хватает двоичного RS-триггера, который можно выполнить на двух дополнительных логических элементах 2И-НЕ (например, использовать два из четырёх логических элементов 2И-НЕ микросхемы К155ЛА3).
Многовходовые компараторы
Входной каскад параллельных АЦП прямого преобразования является многоуровневым компаратором. В нём применяются 2 n − 1 {\displaystyle 2^{n}-1} напряжений сравнения, где n — количество битов выходного а. Разность соседних уровней сравнения в таких многовходовых компараторах обычно постоянна.
Процессы переключения компараторов
Если входной сигнал будет изменяться очень медленно, то при достижении уровня входного сигнала опорному, выход компаратора может многократно с большой частотой менять свое состояние под действием незначительных помех (так называемый «дребезг»). Для устранения этого явления в схему компаратора вводят положительную обратную связь (ПОС), которая обеспечивает характеристике компаратора небольшой гистерезис, то есть небольшую разницу между входными напряжениями включения и отключения компаратора. Некоторые типы компараторов уже имеют встроенную, упомянутую выше ПОС. Её можно так же ввести в схему компаратора при необходимости, например, как изображено на рисунке ниже.
Рисунок 3. Схема включения в компаратор ПОС (гистерезиса).
На рисунке 3 приведена схема включения компаратора с открытым коллектором на выходе, переходная характеристика которой имеет гистерезис (рис. 3б). Пороговые напряжения для этой схемы определяются по формулам;
Хотя гистерезис вносит небольшую задержку в переключении компаратора, но благодаря ему, существенно уменьшается или даже устраняется полностью «дребезг» выходного напряжения.
Эта статья содержит основную информацию о работе компараторов напряжения построенных на интегральных микросхемах и может быть использована в качестве справочного материала для построения различных схем.
В электронике, компаратор представляет собой устройство, которое сравнивает между собой два электрических сигнала и выводит цифровой сигнал, указывающий на увеличение одного входного сигнала над другим. Компаратор имеет два аналоговых входа и один цифровой выход.
Компаратор, как правило, построен на дифференциальном усилителе с высоким коэффициентом усиления. Компараторы широко используются в устройствах, которые измеряют и оцифровывают аналоговые сигналы, например, в аналого-цифровых преобразователях (АЦП)
Примеры работы компаратора приведены на основе микросхемы LM339 (счетверенный компаратора напряжений) и LM393 (сдвоенный компаратор напряжения). Эти две микросхемы по своему функционалу идентичны. Компаратор напряжения LM311 так же может быть использован в данных примерах, но он имеет ряд функциональных особенностей.
Конструкция компаратора
КН нашли обширную область применения в радиоэлектронике разнообразной направленности. В магазинах радиотоваров можно увидеть огромное количество разнообразных микросхем. Но особенно часто применяемыми микросхемами у пользователей считаются:
- LM No 339;
- LM No 311;
- MAX No 934;
- К554СА3.
Они легкодоступны в торговой сети и имеют довольно бюджетную цену. Такие КН выделяются обширным спектром входных параметров. К выходу КН способна присоединяться разнообразная токовая нагрузка, как правило, не превосходящая 50.0 мА. Это могут быть микрореле, варистор, световой диод, оптрон либо абсолютно разные исполнительные модули, однако с предельными по току компонентами.
Фотореле контроля
Подобное реле выпускается методом навесного монтажа. Его применяют в охранных контролирующих системах либо для контролирования степени света. Входящее напряжение попадает на делитель R1 и фотодиод VD3. Их объединенная точка сочетания использует ограничивающие диоды VD1/ VD2, подключенные к входам DA1. В итоге входящая разность потенциалов КН будет отсутствовать, а следовательно, и восприимчивость измерителя станет максимальной.
Вам это будет интересно Особенности амперметра переменного тока
Фотореле
Чтобы выходящий сигнал смог инвертироваться, потребуется обеспечить входную разницу в 1 мВ. По той причине, что к входу подсоединены С1 и сопротивление R1, размер U на нем станет увеличиваться с незначительной задержкой, равноправной периоду заряда С1.
Зарядный блок
Такой блок питания принимается функционировать непосредственно после сборки. Его базовые опции сводятся к установлению рабочего зарядного тока и порогов, по которым срабатывает КН. При подключении прибора зажигается световой диод, позиционирующий подачу напряжения. На протяжении процесса зарядки обязан непрерывно гореть алый световой диод, который погаснет после того, как аккумуляторная батарея будет полностью заряжена
Зарядный блок
Подводимое напряжение от питающего блока настраивается R2, а зарядный ток устанавливается с применением R4. Наладка выполняется с применением сопротивления на 160 Ом, подключающегося в параллель к контактам, которые держат батарейку. Транзистор VT1 размещается на радиаторе, взамен его можно применять КТ814Б. Подобную схему надо будет комплектовать на плате с размером не более 50×50 мм.
Кварцевый генератор
Этот генератор ортогональных импульсов выполняется с использованием российского компаратора K544C3, функционирующего на тактовой гармонике 32.768 Гц. Схема станет рабочей в спектре входящего напряжения 7-11В с частотой установленной кварцем ZQ1. Тем не менее, для эксплуатации такого девайса сверх 50.0 кГц потребуется понизить значение R5-R6.
Генератор
При замыкании другого вывода с 0-проводом КН становится подсоединённым по варианту с незакрытым коллектором, а R7 становится нагрузкой. Подстраивание частотности производится совместно, с применением C1. С применением R4 выполняется автозапуск генератора. Меняя значение R2, изменяется импульсная характеристика.
Дополнительная информация! Выбирая конденсаторы С1 или С2, генератор сможет применяться в виде бесконтактного жидкостного датчика. В роли детектора для этой цели потребуется применять микроконтроллер с ПО. Однако возможно использовать и ещё дополнительно компаратор, который станет фиксировать деформации напряжения.
Отсюда следует, что компаратор способен предназначать действия по уровням значений на собственных вводах. Когда они отличаются, то, исходя от дельты U, выход прибора меняет качественное положение. Именно такие их качества используют создатели, разрабатывая самые разные электроприборы с операционным усилителем.
Регулируемый усилитель
Наряду с отправкой параллельных данных в последовательном формате по одной линии передачи или соединению, другое возможное использование многоканальных мультиплексоров — в устройствах цифрового аудио в качестве микшеров или где, например, усиление аналогового усилителя может регулироваться цифровым образом.
Усилитель с цифровой регулировкой
Здесь усиление напряжения инвертирующего операционного усилителя зависит от соотношения между входным резистором R IN и его резистором обратной связи Rƒ, как определено в руководствах по операционному усилителю.
Один 4-канальный SPST-переключатель, сконфигурированный как мультиплексор 4-к-1 канала, соединен последовательно с резисторами, чтобы выбрать любой резистор обратной связи для изменения значения Rƒ . Комбинация этих резисторов будет определять общее усиление напряжения усилителя ( Av ). Затем усиление напряжения усилителя можно отрегулировать цифровым способом, просто выбрав соответствующую комбинацию резисторов.
Цифровые мультиплексоры иногда также называют «селекторами данных», поскольку они выбирают данные для отправки на выходную линию и обычно используются в коммуникационных или высокоскоростных коммутационных сетях, таких как приложения LAN (локальная вычислительная сеть) и интернет.
Некоторые интегральные микросхемы имеют один инвертирующий элемент, подключенный к выходу, чтобы обеспечить положительный логический выход (логическая «1») на одном элементе и дополнительный отрицательный логический выход (логическая «0») на другом элементе.
Можно сделать простые схемы мультиплексора из стандартных элементов «И» и «ИЛИ», как мы видели выше, но обычно мультиплексоры / селекторы данных доступны в виде стандартных пакетов ic, таких как общий мультиплексор с 8 входами в 1 TTL 74LS151 или TTL 74LS153 Dual Мультиплексор 4 входа на 1 линию. Схемы мультиплексора с гораздо большим числом входов могут быть получены путем каскадного соединения двух или более устройств меньшего размера.
Использование[]
Сравнение сигналов
Компаратор имеет два входа: один сзади (сигнал А) и один сбоку (сигнал Б). Если к обеим боковым сторонам подведен сигнал, сигналом Б считается более сильный из них. Существует два режима вывода, переключаемые щелчком правой кнопки мыши на компараторе.
- В первом режиме (факел спереди не горит, режим по умолчанию) компаратор сравнивает сигнал А с сигналом Б и пропускает сигнал А только если А≥Б. Если А слабее Б, на выходе будет ноль.
- Во втором режиме (факел спереди горит) компаратор «вычитает» сигнал Б из сигнала А, выдавая на выход сигнал с силой, равной разности входов (А−Б).
Определение заполненности контейнеров
Компаратор, у задней стороны которого находится контейнер, позволяет снимать с него сигнал, зависящий от заполненности хранилища. Доступные контейнеры включают в себя: обычные и двойные сундуки, сундуки-ловушки, печи, варочные стойки, раздатчики, выбрасыватели, загрузочные воронки, нажимные рельсы с вагонеткой с сундуком или воронкой на них и якоря возрождения. При этом можно размещать компаратор через 1 полный блок, но только если компаратор находится на одной линии с контейнером. Если контейнер пуст, на выходе будет ноль. Если контейнер содержит что-либо, выходной сигнал рассчитывается по следующей формуле:
| A | = | 1 | + | ( | N1 V1 | + | N2 V2 | + | … | + | Nn Vn | ) | × | 14 n |
| Где: | ||
| A | — | сила сигнала (С округлением в меньшую сторону) |
| N1…n | — | количество предметов в слоте |
| V1…n | — | размер полной стопки для данного предмета |
| n | — | количество слотов в контейнере |
Это означает, что сила сигнала зависит не напрямую от количества предметов в контейнере, а от его заполненности. Так, предмет, который нельзя сложить в стопку, полная стопка предметов, складывающихся по 16 предметов, и полная стопка предметов, складывающихся по 64 предмета, занимают одинаковый объём и на выходе дают одинаковый сигнал. Исходя из формулы, максимальная сила сигнала равна 15.
Определение пластинки
Компаратор, подключённый входом к проигрывателю, в котором находится пластинка, дает сигнал с силой, зависящей от порядкового номера используемой пластинки.
| Сигнал | Пластинка |
|---|---|
| нет | |
| 1 | 13 |
| 2 | cat |
| 3 | blocks |
| 4 | chirp |
| 5 | far |
| 6 | mall |
| 7 | mellohi |
| 8 | stal |
| 9 | strad |
| 10 | ward |
| 11 | 11 |
| 12 | wait |
| 13 | Pigstep |
| 14 | otherside |
| 15 | не используется |
Взаимодействие с командным блоком
Если компаратор подключён входом к командному блоку, в котором введена команда , при обновлении командного блока будет выдаваться сигнал, если условия команды выполнены. Если же в командном блоке введена любая другая команда, сигнал с силой 1 будет выдаваться при её успешном выполнении.
Взаимодействие с тортом
Если компаратор подключён входом к торту, он будет выдавать сигнал, пропорциональный количеству оставшегося торта. Каждый кусок торта добавляет 2 к силе выходного сигнала. Таким образом, полный торт выдаёт через компаратор сигнал силы 14.
Взаимодействие с котлом
Если компаратор подключён входом к котлу, он будет выдавать сигнал, пропорциональный количеству воды в котле. Пустой котёл выдаёт сигнал силы 0. Каждая треть воды в котле добавляет 1 к выходному сигналу.
Взаимодействие с рамкой
Компаратор может быть использован для определения угла поворота предмета в рамке, а также определения того, содержится ли там какой-либо предмет вообще. Чтобы считывать сигнал с рамки, компаратор должен быть подключен к блоку, на котором висит рамка, с противоположной от неё стороне. Пустая рамка выдаёт нулевой сигнал. Не повёрнутый предмет в рамке выдаёт сигнал силы 1. Каждые 45° поворота добавляют 1 к силе выходного сигнала.
Другое
- Компаратор пропускает сигнал только в одну сторону, а потому может быть использован как диод. Но в отличие от повторителя, компаратор не усиливает сигнал.
- Если поставить два компаратора в кольцо, потом подать и снять сигнал с этого кольца, то сигнал будет плавно затухать со скоростью длина провода минус 1 за 0,1 секунды (для каждого участка). Это позволяет сделать более компактную линию поддержки сигнала, чем на повторителях.
- Компаратор, подключённый к рамке портала Края, выдаёт сигнал силы 15, если в рамке расположено око Края, и 0, если рамка пуста.
- Задержка компаратора равна 0,1 секунды или двум тактам.

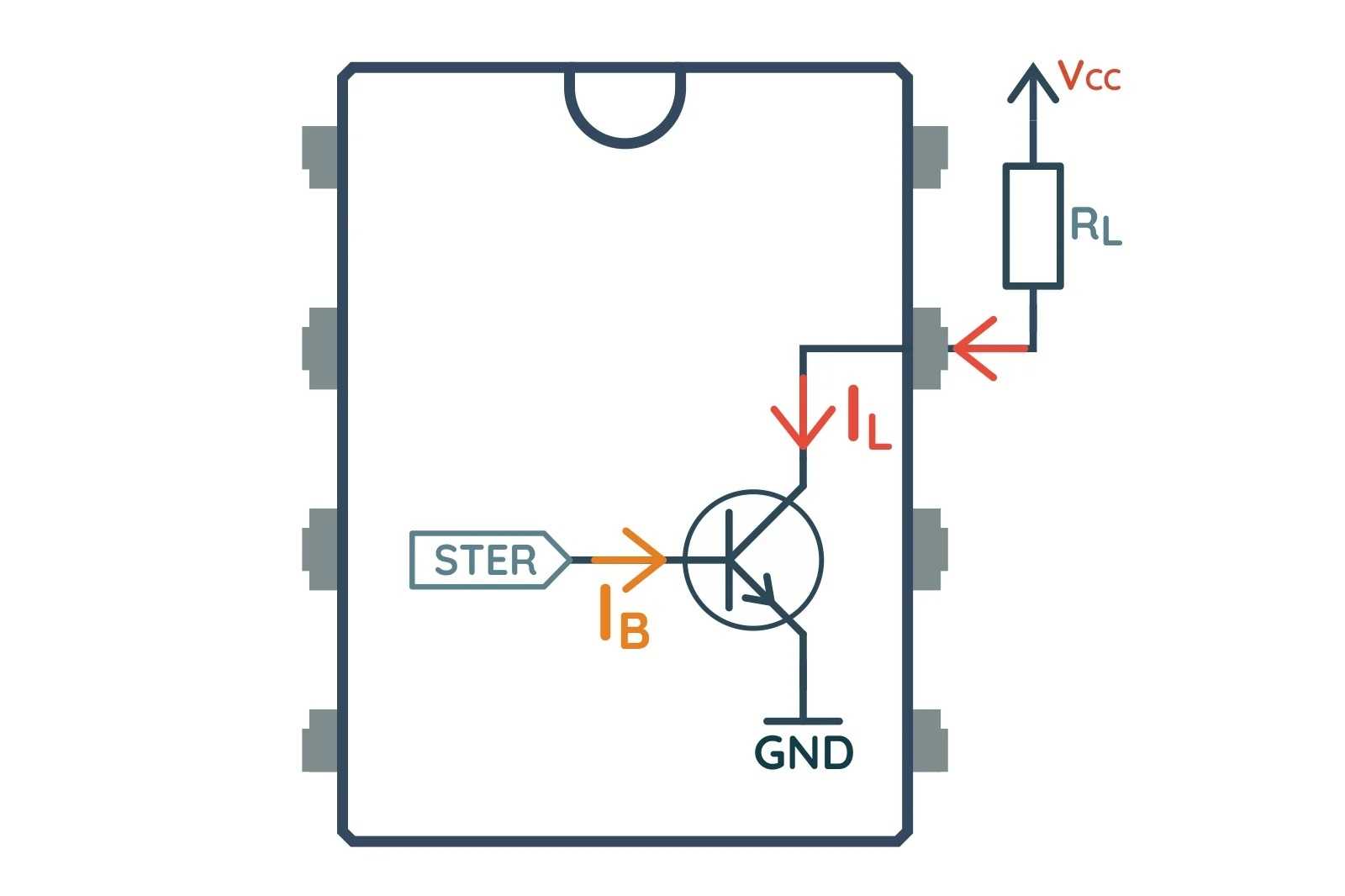

Что такое выход с открытым коллектором?
Транзистор подключен как Т3, который выводится из коллектора, он называется выходом с открытым коллектором (англ. Open Collector , OC). У большинства компараторов есть такой выход. Обычно между этим выходом и положительным полюсом источника питания подключается резистор, который позволяет получить соответствующее выходное напряжение.
Открытый коллектор — это распространенный тип вывода в системах с двумя состояниями. Одно из состояний — низкое — сигнализируется замыканием этого выхода на массу системы, что реализуется встроенным выходным транзистором. Второе состояние, высокое, — это засорение этого транзистора. Оно определяется как высокое, потому что коллектор этого транзистора обычно подключен к нагрузке, подключенной с другой стороны к положительной шине питания. Когда через него не протекает ток, на нем нет падения напряжения, поэтому потенциал коллектора транзистора равен напряжению питания.
Принцип работы выхода типа OC
Преимущество этого типа выхода состоит в том, что на нагрузку может подаваться напряжение, отличное от напряжения остальной схемы. Это может быть, например, реле с катушкой на напряжение 12 В, тогда как остальная электроника получает 5 В. Переключение этого реле будет происходить в низком состоянии после насыщения выходного транзистора. В свою очередь, чтобы выключить его, достаточно прервать протекание тока (засорение транзистора).
| В предыдущих рассуждениях мы сознательно опустили этот резистор, который представляет собой нагрузку, подключенную к выходу компаратора, чтобы не усложнять описание. |
