Переделка и ремонт аккумуляторов шуруповёрта для использования элементов 18650 - rmnt - 28 августа - 43708788951

Измерение характеристик модуля

Мерить мы будем следующее:

Процесс зарядки — посмотрим, как меняется ток заряда от напряжения на аккумуляторе.
Разрядку, а точнее умение модуля продолжительно отдавать ток в нагрузку, а так же умение отрубать аккумулятор по достижении порога разряда.

Для этих целей нам понадобится вольтметр и амперметр. Но я рожа ленивая, да и мерить вручную в наш век — мартышкин труд. Поэтому на помощь был позван микроконтроллер PIC18F4550. Он умеет общаться с компом по USB и обладает 10-битным АЦП на борту.

Амперметр и вольтметр далее изображены условно. И вольтметр и амперметр реализованы на дифференциальных усилителях. Для измерения тока использован низкоомный резистор, разность напряжений с выводов которого и снимается дифференциальным усилителем. Такому методу измерения тока недавно была посвящена отдельная статья.

С выходов диф. усилителей сигнал поступает на АЦП микроконтроллера. Шаг АЦП по напряжению составляет около 5 мВ, чего для таких измерений более чем достаточно. Чтобы максимально снизить погрешность, данные приходящие за 10 секунд усреднялись ( по 200 приходящих значений).

5 нюансов элементов управления

Аппарат, изготовленный собственноручно — несложная конструкция. Но чтобы он был качественный, необходимо сделать хорошие органы управления. Главными из них являются рычажные элементы и выключатель. Именно благодаря рычагу получится создать нужные усилия на электродах и свариваемых заготовках.

От усилий, прилагаемых при нажатии, зависит получаемое соединение. Желательно использовать длинный рычаг — для максимального прижатия. Сварку надо хорошо закрепить. Обычно фиксация производится при помощи струбцины.

Для увеличения прикладываемых усилий, используют рычаги или рычажно-винтовой механизм. Такое устройство часто ставят на рычажном механизме. В таком варианте не придется тратить время, чтобы производить операции. Если использовать такой способ, также появится возможность освободить одну руку, чтобы удерживать ею свариваемые детали.

Выключатель желательно крепить к цепи первичной обмотки. Если поместить в другую, то произойдет сопротивление, электронные части будут свариваться между собой тащишь. При этом нужно учитывать, что во вторичной обмотке будет большое количество тока — не все автоматы осилят его.

Чтобы аппарат получился более качественным, необходимо оснастить его охлаждающей системой. Для этой цели используется кулер, снятый с компьютера. Трансформатор будет охлаждаться, как иные элементы, электроды. Для эффективного охлаждения устройства этого недостаточно, но если совершать регулярные перерывы между работой, и в этот момент задействовать кулер, то аппарат не выйдет из строя долгое время.

Подытоживая информацию, становится понятно, что для создания точечной сварки используется 8 шагов:

Снятие трансформатора.
Удаление вторичной обмотки.
Создание новой обмотки.
Соединение трансформаторов, если нужно повысить мощность.
Электроды.
Помещение наконечников на провода.
Элементы управления.
Охлаждающая система.

Изготовление устройства

Аппарат для сварки точечным способом, имеющий небольшие габариты, называют споттером. Сварочный аппарат для точечной сварки аккумуляторов можно с легкостью изготовить самим. Аппарат для точечной сварки аккумуляторов разделяется на механическую составляющую и электрическую. Механическая содержит электроды, проводящие ток, и элементы, необходимые для сжатия деталей. В электрической части главной составляющей является трансформатор.

Аппарат для точечной сварки для аккумуляторов может иметь в своем составе старый трансформатор. Распространено использование трансформатора, входящего ранее в конструкцию микроволновой печки, если она вышла из строя и не подлежит ремонту. Также можно использовать трансформатор неработающего телевизора.

Извлекать старый трансформатор необходимо осторожно, чтобы не повредить изоляцию. Вторичную обмотку следует полностью удалить

Можно вначале спилить верхнюю часть, а потом достать или выбить оставшуюся с помощью какого-нибудь инструмента, например, зубила

После этого следует очистить место произведенной работы

Можно вначале спилить верхнюю часть, а потом достать или выбить оставшуюся с помощью какого-нибудь инструмента, например, зубила. После этого следует очистить место произведенной работы.

Затем следует освобождение паза, в котором будет намотана новая обмотка. Ее нетрудно изготовить из сварочного кабеля, имеющего большую толщину. Хороший показатель дадут даже четыре витка приготовленной таким образом обмотки. Особенно длинным кабель делает не стоит, поскольку это снизит надежность такого устройства, каким является аппарат для сварки аккумуляторов.

Обновленный трансформатор следует закрепить на основании саморезами. Друг напротив друга устанавливаются электроды, которые будут спаяны вместе. Спаянные электроды соединяются с проводами. К одним из важных обстоятельств можно отнести место положения выключателя. Его располагают так, чтобы он находился невдалеке от клещей на корпусе с его левой стороны.

В том случае, если аппарат для точечной сварки аккумуляторов своими руками включает в составе автомобильный аккумулятор, то такая переделка трансформатора не понадобится. В качестве источника тока будет использоваться заряженный машинный аккумулятор. Он должен иметь значительную мощность, чтобы исключить расправление при нагреве металла.

Оба электрода в изоляционном покрытии по всей своей длине фиксируются в колодке. Чтобы выдержать расстояние между ними закрепляют соединитель. Провода, идущие от АКБ, фиксируют в клеммнике. Аппарат точечной сварки аккумуляторов удобно подключать с помощью ножной педали. Подойдет педаль от швейной машины, но желательно приобрести новую.

Для подключения ножной педали должен иметься специальный разъем

Важной частью является подготовка электродов. В их роли могут выступать стержни паяльников, заточенные на конус

Также можно использовать обычный провод из меди диаметром 2-5 миллиметра

Также можно использовать обычный провод из меди диаметром 2-5 миллиметра.

Электроды к деталям должны прижиматься с помощью прижимного устройства. Прижимное устройство должно иметь возможность регулировки. Это расширяет поле деятельности, используя его для сваривания деталей разной толщины.

Аппарат для сварки аккумуляторов своими руками, конечно, не может сравниться с заводским исполнением, но проверка его работы после сборки приблизит его к этим характеристикам. Для тестирования следует выбрать какую-нибудь ненужную деталь. Контрольная контактная сварка для аккумуляторов должна быть вначале осуществлена на маленькой мощности. При нормальном результате следующую проверку уже можно проводить на максимальной мощности.

Правильно подобранный режим обеспечит отсутствие следов сварки. В то же время крепко соединенные детали должны успешно сопротивляться разрыву.

Какие виды соединения существуют

Чаще всего используется последовательное и параллельное соединение аккумуляторов. Есть еще третий вид, комбинированный, или последовательно-параллельный.

Можно ли соединять АКБ разной емкости

Последовательно – нет. Дело в том, что от емкости зависит внутреннее сопротивление. Чем больше емкость, тем ниже сопротивление. В сборке образуется большая разница напряжения, и где-то оно может оказаться сильно выше предела, а где-то – намного ниже. При подключении зарядного устройства аккумулятор с меньшей емкостью зарядится быстрее и на нем будет избыток напряжения, что приведет к порче и потере емкости, в то время как аккумуляторы с большей емкостью так и не зарядятся до конца.

При подключении нагрузки произойдет обратная ситуация: маленький аккумулятор разрядится ниже допустимой границы (так называемый глубокий разряд), в результате потеряв часть своей емкости.

На вопрос о том, можно ли параллельно соединять аккумуляторы разной емкости, ответ – да

Но осторожно. Убедитесь, что напряжение на их клеммах равно

Если оно будет сильно отличаться, это может вызвать короткое замыкание либо порчу меньшего аккумулятора. Еще стоит учитывать, что клеммы конкретного аккумулятора могут не выдержать слишком сильный ток в течение длительного времени. Смотрите технические характеристики перед сборкой.

Cвоими руками

Известные производители используют только качественные материалы, оснащая модели множеством приборов контроля, делая процесс выполнения работ не только комфортным, но и безопасным.

Самодельные приспособления не могут обеспечить заводское качество, однако вполне подойдет для выполнения ремонта литиевых аккумуляторов в домашних условиях. На форумах можно найти множество схем и чертежей приспособлений, которые можно использовать в любых условиях.

Независимо от типа назначения, точечная сварка для аккумуляторов 18650 своими руками потребует следующих материалов для сборки:

Аппарат для понижения напряжения электрического тока.
Материал для станины с диэлектрическими свойствами.
Бруски из дерева в качестве несущих элементов.
Устройство для подачи питания.
Медный провод с изоляцией в качестве материала для вторичной обмотки.
Кабель для подключения к домашней сети.
Электродные наконечники (отлично подойдут медные стрежни).
Метизы для крепежа конструкции.

После подготовки всех комплектующих, приступают к сборке.

Дополнительная информация. Можно использовать обычный трансформатор из микроволновой печи. В этом случае его необходимо модернизировать, для соответствия сварочным параметрам

В качестве электронной начинки рекомендуем обратить внимание на модули ардуино (arduino)

Источник тока

Лучше всего будет использовать трансформатор из старого телевизора – на досках объявлений раритетные модели стоят сущие копейки

Обратите внимание, что для выполнения сварочных работ необходима мощность не менее 200 Вт. Параметры первичной обмотки должны соответствовать параметрам домашней сети – 220 В, 50 Гц

В первую очередь необходимо полностью избавиться от вторичной обмотки с помощью слесарных инструментов – ножовки, молотка и зубила

Данную процедуру следует выполнять с особой осторожностью. Неаккуратные действия могут повредить первичную обмотку, после чего ее придется восстанавливать

Новую вторичную обмотку делают из толстого изолированного кабеля

Для получения необходимых параметров достаточно 4 витков. В этом случая параметр силы тока повысится до 300 А и снизит напряжение до безопасного, для здоровья человека, уровня

Новую вторичную обмотку делают из толстого изолированного кабеля. Для получения необходимых параметров достаточно 4 витков. В этом случая параметр силы тока повысится до 300 А и снизит напряжение до безопасного, для здоровья человека, уровня.

Продолжительность воздействия сварочного тока на соединяемую поверхность регулируется с помощью устройства для подачи питания. Как правило, для качественного контакта, рабочий цикл должен длится не более 2 с.

Вышеописанная схема является самой простой из возможных. Если добавить в устройство конденсаторы и тиристор, ток будет подаваться импульсно, с четко отмеренной длиной. Таким образом, самоделка будет обладать свойствами споттера, автоматизируя рабочий процесс.

Рабочие элементы

Для безопасного выполнения сварки несущие элементы конструкции должны быть изготовлены из диэлектрических веществ. Специалисты рекомендуют использовать следующие материалы:

фанера,
оргстекло,
дерево.

На один из углов станины устанавливают трансформатор. По другим сторонам устанавливают стойки, прикрепляя их к основе с помощью саморезов или болтов. В верхней части стоек необходимо сделать отверстие для механизма с электродными стержнями.

Главная часть рабочего узла – медные стержни, которые играют роль электродов. Их диаметр должен находиться в диапазоне от 1 до 5 мм. Стержни большего сечения можно подточить до нужной величины.

Торцевое расстояние не должно быть большим – агрегаты не предназначены для соединения толстых листов. Оптимальной считают удаленность 3-4 мм.

Подводящие кабели должны быть оснащены медными или алюминиевыми наконечниками, которые крепятся к рычагу с помощью болтов.

Устройство для подачи питания должно располагаться в удобном месте, в зоне свободного доступа – это упростит процесс эксплуатации.

Согласно требованиям техники безопасности все провода должны быть надежно заизолированы.

Автономная сварка от аккумуляторов своими руками!

Сварочный аппарат использует достаточно низкое (десятки Вольт) напряжение и большой ток, чтобы создать дугу, которая, собственно и расплавляет металл. А что если использовать для этой цели не сетевое напряжение с громоздким трансформатором, а… аккумуляторы? Неожиданно, правда? Но тут нет ничего невозможного. Обычные аккумуляторы дают почти то же напряжение, которое нужно для сварки, только ниже – 12 Вольт.

Теоретически, можно получить дугу и от одного 12-вольтового аккумулятора, но она будет настолько короткая, что варить с её помощью – та ещё морока. Для надёжной и удобной работы понадобится три свинцовых аккумулятора на 12 Вольт, которые в сумме дадут 36 Вольт. Лучше всего взять автомобильные – их тока хватит даже на толстые электроды (4 мм), но можно использовать и батареи от бесперебойников или мотоциклетные. В этом случае придётся ограничиться тонкими электродами (не толще 2 мм), а сама сварка будет занимать больше времени.

Схема

Три 12-вольтовых аккумулятора соединены последовательно, чтобы получить достаточное для сварки напряжение 36 Вольт Схема простая, но обратите внимание на следующие тонкости:

все соединения должны быть очень хорошими, так как на низком напряжении сильно возрастает нагрев и потери при плохом контакте (лучше всего использовать токопроводящую пасту);
сечение проводов между аккумуляторами и от аккумуляторов к зажимам не должно быть меньше 16 кв. мм (лучше – 25 квадрат), само собой, подойдёт только медь;
к детали (то есть зажиму “масса”) подключается не минус, а плюс – соответственно, минус присоединяется к электроду, а сварку нужно производить “синими” электродами (например, МР-3С);
если электрод залип, постарайтесь его отодрать, так как долгая работа в режиме короткого замыкания вредна для батарей – у них нет встроенной защиты (см. также ниже);
для защиты батарей от перегрева при сильном “залипе”, включите между аккумуляторами короткий кусочек провода на 2,5 квадрата, лучше на винтовом зажиме, чтобы его можно было легко поменять: при сильной перегрузке он сгорит и не даст аккумуляторам перегреться.

Как греется модуль

В процессе зарядки, когда ток составляет 1 ампер, модуль прилично греется. Стоит учитывать этот факт при использовании модуля в закрытом устройстве. Так, на открытом воздухе температура модуля достигала значений более 70 градусов (по термопаре).

В случае установки модуля в закрытый корпус желательно снизить максимальный ток заряда до 500-700 мА. Но на терма-клей все же не стоит крепить.

У самого же модуля предусмотрена защита от перегрева. Так при перегреве модуль начинает ограничивать выходной ток. Так что от перегрева он скорее всего не сдохнет. Но не стоит полностью полагаться на защиту))

Увеличение ёмкости

Чтобы достичь большей ёмкости аккумуляторов, их объединяют в блоки. Соединение «пальчиков» в одну систему делают с помощью контактной сварки. Устройства выстраивают в один ряд, причём полюса каждой последующей батареи расположены в противоположную сторону, чем у предыдущего пальчика.

Контактная пластина представляет собой ленту из никеля. Полоску металла прижимают к ряду батарей последовательно от минуса к плюсу, приваривая её к каждому выводу точечной сваркой. Контактная лента огибает блок по кругу. Таким образом добиваются получения нужного объёма ёмкости источника электроэнергии.

Аккумуляторный блок

Дополнительная информация. Показатель токоотдачи указан на корпусе устройства в амперах. Если потребитель нуждается в большей величине силы тока, чем это может обеспечить аккумулятор, это чревато перегрузкой АКБ. Эти два показателя не должны расходиться в отрицательную сторону.

Аппарат из автомобильного аккумулятора

Мастера разработали простой способ сваривания тонколистовых деталей, который не требует длительной подготовки и применения трансформатора. Качество соединения не будет отличаться от вышеописанного метода.

Технологический процесс заключается в использовании аккумулятора легкового автомобиля, поэтому способ отлично подойдет водителям. Перед использованием АКБ необходимо зарядить до полного уровня.

Силы разряда, который возникает после замыкания клемм, более чем достаточно для обслуживания литиевых источников питания. Требования к электродам точно такие же, что и при трансформаторном оборудовании

Очень важно обеспечить надежную изоляцию всех токопроводящих частей

Главным недостатком использования АКБ – высокий уровень напряжения. Бортовое напряжение современных автомобилей составляет 12 В. Если не обеспечить достаточное давление, можно прожечь заготовку.

Некоторые трактора работают от аккумуляторов с напряжением 6В, однако стоимость такой модели будет сопоставима с затратами на изготовление трансформаторного аппарата.

Схемы соединения аккумуляторов

К батареям можно приобрести кейсы, с помощью которых несколько элементов соединяются в одну большую. Если соединить несколько таких элементов питания с помощью кейсов параллельно, то емкость увеличится на столько, сколько аккумуляторов будет подсоединено 3600*3=10800 mAh. При этом напряжение будет равно напряжению одной батареи. От емкости зависит длительность их использования.

Параллельное соединение аккумуляторов 18650

Их можно соединить последовательно. В этом случае напряжение сложится, а емкость останется равной одной батареи. Сделать это можно с помощью специального кейса. Соединяя 3 элемента питания по 3,7 v мы получим 11,1 вольтовый аккумулятор 3600 мАh.

Последовательное соединение аккумуляторов 18650

В домашних условиях

Для удобства и повышения качества сварки в домашних условиях применяют дополнительные элементы.

Многожильный силовой провод с помощью зажимов присоединяют к рабочему аккумулятору, а другие концы к нормально-разомкнутому контакту реле и к жалу паяльника.

Второй контакт реле подсоединяют ко второму жалу. В результате получается такая схема, что при замыкании контактов реле на концах жал (электродов) будет присутствовать напряжение рабочего аккумулятора.

Для управления реле используется конденсатор большой емкости, резистор и переключатель. Конденсатор и резистор соединяются последовательно. Один вывод конденсатора подключен к батарее. Общий вывод переключателя подсоединяется к резистору.

В исходном состоянии переключатель должен находиться в положении, когда он замкнут на рабочий аккумулятор. Конденсатор зарядится. Обмотка управления реле одним контактом подсоединяется к выводу емкости, соединенной с аккумулятором, а второй подсоединяется к свободному выводу переключателя.

При переключении напряжение с конденсатора поступает на управляющую обмоток. Пока емкость разряжается, реле замкнуто, и через него может проходить ток в случае замыкания цепи.

Для сварки достаточно на элемент литиевого аккумулятора поставить никелевую соединительную ленту, на нее два жала, прижать и нажать на переключатель. Контакты реле замкнутся, на электродах появится напряжение.

Так как они замкнуты через пластину, через нее потечет ток короткого замыкания, который вызовет расплавление металла между точками касания электродов. Сварка произведена.

С помощью резистора можно регулировать длительность управляющего импульса. Регулировку можно проводить опытным путем. Она необходима при изменении напряжения рабочего аккумулятора и толщины свариваемого материала.

Еще важно знать 4 нюанса о конденсаторной сварке

Конденсаторная сварка

Для обеспечения надежной фиксации можно также использовать конденсаторную сварку. В качестве основы используем 6 конденсаторов 10000 мкФ на 35 Вольт. Ключами служат несколько тиристоров 70TPS12, они должны быть подключены параллельно.

Конденсатор заряжается при помощи повышающего преобразователя dc-dc от литий-ионного аккумулятора. Силу тока ограничивают резистором в 130 Ом. Заряд должен получиться с напряжением в 32 Вольт.

Заряд контролируют визуально — именно поэтому в схему добавляется несколько светодиодов. Расчётный начальный ток равняется 2000А, в том случае, если энергия, находящаяся в компенсаторах, равна 30 Дж.

Важно следить, чтобы в процессе сварки вся энергия перемещалась в точку сварки, а не на различные «визуальные эффекты» в виде искр. Такой недостаток можно наблюдать в случае, если пластина плохо прижата к электродам

В результате электрод обгорит, а пластина не сможет привариться. Используйте электроды из сплава хромовой бронзы.

https://youtube.com/watch?v=gkO6-AxzCY0

https://youtube.com/watch?v=VWd-AbbuiiQ

Смысл и порядок переделки шуруповертов на литиевые аккумуляторы

Почему никель-кадмиевые аккумуляторы быстро выходят из строя? В гирлянде последовательно соединенных банок каждая особенна. Химический процесс индивидуален, заряд в закрытых системах различный. При неисправности в одной банке, конструкция не дает нужное напряжение. Система контроля и балансировка заряда в отдельных компонентах не предусмотрена.

Каждая Ni-Cd банка дает 1,2 В, а li-ion 18650 – 3,6 В.
Емкость литиевой батарейки в 2 раза больше никель-кадмиевой, близкого размера.
Перегретая батарейка li-ion грозит взрывом и возгоранием, поэтому установка контроля равномерности заряда в банках обязательна. В никель-кадмиевых батарейках BMS не ставят – производитель не заинтересован.
У литиевых элементов нет эффекта памяти, в отличие от Ni-Cd, заряжать их можно в любое время и в течение часа.
Шуруповерт становиться значительно легче после переделки аккумулятора на li-ion, с использованием банок 18650.

Есть только два препятствия для переделки шуруповерта под литиевые аккумуляторы – с ним невозможно работать при минусе. Емкость банок падает, начиная с понижения уже от +10 0 С. Литиевые аккумуляторы дороги.

Зная, какое требуется входное напряжение на шуруповерт, переделка зарядного устройства производится, с учетом размещения банок литиевого аккумулятора и управляющих элементов в заводском контейнере. Также можно поступить с фонариком, модернизировав гнездо под блок из элементов 18650.

Допустим необходима переделка 12 В шуруповерта, использующего Ni-Cd банки на li-ion. Если использовать 3 банки, напряжения на выходе недостаточно: 3,6 х 3 = 10, 8 В. С 4-мя компонентами мощность аппарата будет выше: 3,6 х 4 = 14,4 В. При этом инструмент станет легче на 182 г, несколько увеличится его мощность, емкость – сплошные плюсы. Но при демонтаже необходимо оставить клеммы и родной термодатчик.

Как зарядить аккумулятор 18650?

Выполнять подзарядку элемент питания 18650 li ion следует частенько. В противном случае он может потерять свою прежнюю резвость.

Выполнение зарядки происходит с вольтажа 0,05 в, а заканчивать следует, когда напряжение достигает уровня в 4,2 вольта. Так батарея будет в целости.
Зарядка может быть осуществлена при токе 0,5-1 Ампер. Поэтому каким током заряжать li ion аккумулятор 18650, теперь понятно. Первое значение является самым сбалансированным. Второе сделает процесс зарядки быстрее. Но не стоит увеличивать силу тока без всякой необходимости.
Батареи 18650 подзаряжаться должны не больше 3-х часов. Иначе химия может пострадать. Хорошо если встроена защита. В этом случае АКБ сам отключится.
Не нужно чтобы аккумулятор сильно разряжался. Прежние характеристики будет проблематично вернуть. Время от времени его нужно подзаряжать.
В первый раз следует выполнить 5 циклов заряда и 5 циклов разряда.

Как зарядить аккумулятор 18650 без зарядного устройства?

Без подзарядника выполнить наполнение АКБ энергией можно только через USB пор. Для этого в вашей батареи должен быть специальный разъем. Подробности в видео.

Зарядное устройство для батареек 18650

Зарядить своими руками данный элемент питания можно с помощью стандартного зарядника. Обычно устройство с 1 гнездом способно давать заряд силой тока 1 Ампер. Подобный аппарат будет удобен для тех людей, которые выполняют заряд один раз в 12 месяцев.

Подключение модуля зарядки батареи 18650 выполняйте строго, соблюдая полярность.

Те зарядные устройства, которые имеют 2 гнезда под батареи с 4,2 в. Если увеличить вольтаж АКБ умрет. К счастью есть индикатор, который следит за процессом.

В розничной торговле могут встретится смешанные типы зарядников. Они предназначены как для аккумулятора 18650, так и для обычных никель кадмиевых батарей.

Устройства, которые имеют высокую стоимость оснащены более богато. В них есть реле и все возможные индикаторы контроля. Поэтому зарядка для литий ионных аккумуляторов 18650 будет более надежной.

Что делать если 18650 не заряжается?

Проверьте дату изготовления, возможно его срок уже иссяк.
Подумайте сколько циклов заряда и разряда уже вы сделали. Если больше чем указано в характеристиках АКБ, то он уже отслужил.
Проверьте исправно ли зарядное устройство

Возможно перемололся провод.
Обратите внимание на контакты. Есть вероятность нарушения соприкосновения батареи и жестяной пластины

Причиной может быть налет, ржавчина или окисление.
Проверьте есть ли электричество в доме.

Эти пять пунктов помогут понять почему не заряжается аккумулятор 18650.

Как зарядить аккумулятор 18650 зарядкой от телефона?

Ниже в видео изложена инструкция как правильно можно это сделать. Вот что потребуется:

Мобильная зарядка ТР 4056.
АКБ.
Паяльник.
Провода.
USB провод с подходящим разъемом.
Зарядник для телефона.

После сбора устройства остается подсоединить его к ЗУ телефона с помощью USB кабеля.

https://youtube.com/watch?v=r2QngImCCvQ

А вот зарядка 18650 от солнечной батареи возможна если создать специальное устройство выдающее нужный ток. Но в действительности придется постараться чтобы воплотить конструкцию в жизнь. Готовой разработки пока нет.

Смотрите видео о том, как собрать крутую батарею с солнечными панелями.

https://youtube.com/watch?v=gFl2Y0JYnCE

Совет! Лучше всего покупать зарядное устройство для 18650 li ion аккумуляторов CV или CC.

Как сделать зарядник для батареек 18650?

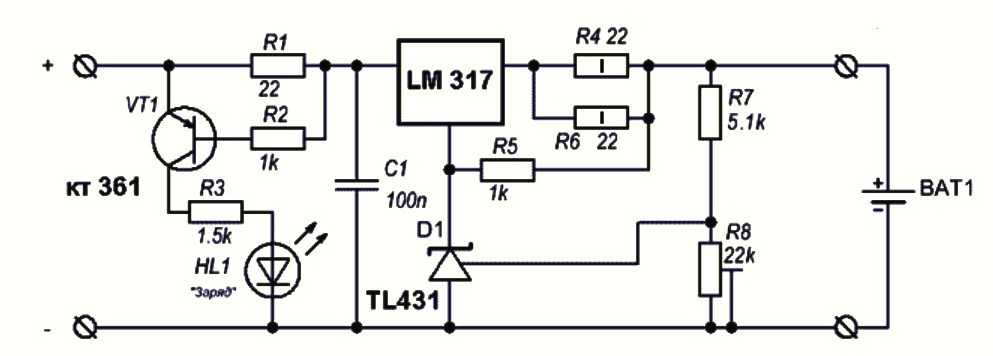

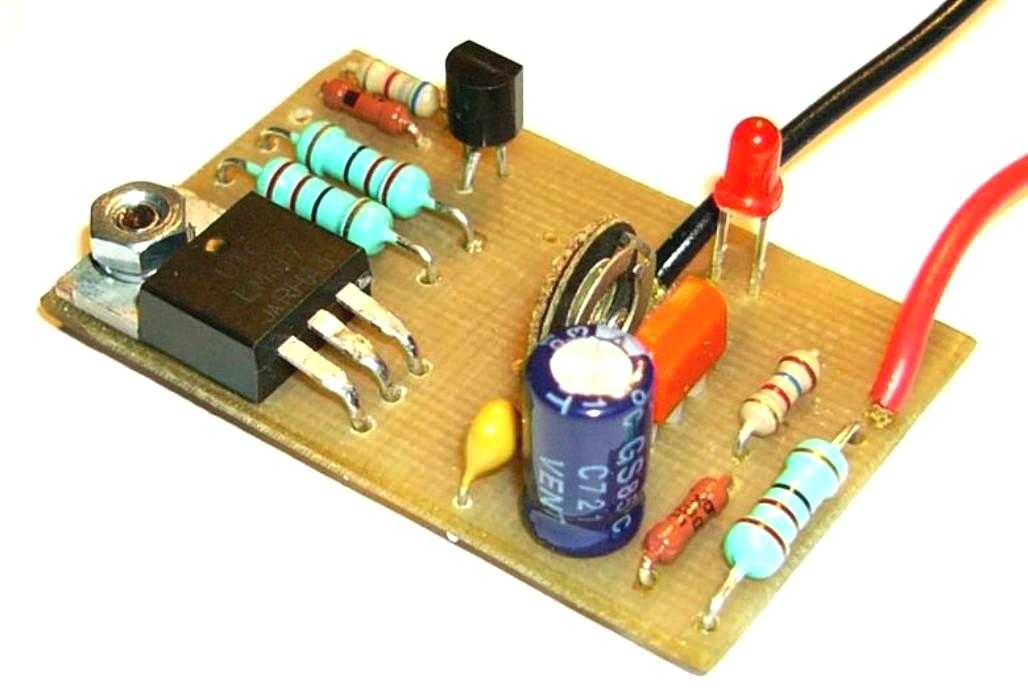

Зарядка для li ion аккумуляторов может быть выполнена на микросхеме LM 317. Ниже представлена схема и как она выглядит в сборе.

В видео представлен пример создания ЗУ для данного элемента питания.

Компоненты для точечной сварки

Педаль для сварочного аппарата служит для удобства осуществления этого процесса. Такие небольшие устройства имеются в продаже, но также их можно изготовить самим из подручных материалов. Для этого понадобятся две деревянные дощечки, соединенные между собой подвижным механизмом.

Если трансформатор настоятельно рекомендуется использовать, изъяв его из старой микроволновки, то на приобретение некоторых элементов неизбежно придется потратиться. Чтобы особо не заморачиваться, можно приобрести сразу весь комплект. Существуют полностью собранные комплекты. Это, конечно, облегает работу, но вводит в дополнительный расход и лишает радости творчества. Отдельно можно приобрести компактный контроллер. Фишка состоит в наличии дисплея. Также существуют платы с дисплеем. Не введут в сильный расход, но обеспечат удобство при осуществлении контактной сварки ручки-держатели.

Вместо того, чтобы тратить время на оттачивание металлических стержней, которые будут в дальнейшем играть роль электродов, можно приобрести уже готовые. Они представляют собой уже заточенные стержни из меди, которые будут зажаты в держателях. Обычно в комплекте их содержится десять штук. По мере их износа можно осуществлять замену, поэтому количество предлагаемых в комплекте медных отточенных стержней не будет чрезмерным.

Можно приобрести моток никелевых пластин для сваривания аккумуляторов точечным способом. Интересным моментом является наличие в ленте прорезей. Существует вариант, когда лента продается уже нарубленными кусками. Величина тока при точечной сварке аккумуляторов потребует выбор пластинок определенной толщины.

При отсутствии вышедших из строя старых микроволновок и нежелании разбирать еще вполне исправные, можно приобрести новый трансформатор. По крайней мере, это даст гарантию более хорошей работы самодельного аппарата для сварки аккумуляторных батарей. Также существует полный комплект из необходимых элементов, которые останется только собрать в единое целое.

Преимущества и недостатки

Точечная сварка надежна и эстетична, время приложения усилий, подачи тока и сжатия рассчитывают, используя циклограмму процесса соединения металла.

Преимущества точечной сварки:

Допустимо работать с самыми разными элементами (в т. ч. миниатюрными) из различных металлов.
Структура металла в точке фиксации не видоизменяется.
Высокая производительность (до 800 точек/мин.).
Возможность автоматизировать процесс.
Выполнять работы способен сварщик невысокой квалификации.

Однако сварка травмоопасна, надо соблюдать осторожность. Работник может получить ожог от раскаленных брызг

Испарения могут повредить легкие. Есть риск поражения электрическим током.

Сварка литиевых аккумуляторов

Особенность широко распространенных в технических устройствах литиевых аккумуляторов заключается в том, что они очень чувствительны к перегреву. Особенно боится этого плюсовой вывод. Сварка литиевых аккумуляторов может быть успешно произведена путем приваривания к ним никелевых пластин.

Чтобы была осуществлена сварка литиевых аккумуляторов в домашних условиях, необходимо соорудить для этого достаточно простое устройство. Оно состоит из трансформатора и системы его управлением. Управление не должно заключаться в простом нажатии кнопки, поскольку реакция человека не позволяет делать это достаточно быстро. При замедлении возникнет прожог, как пластины, так и самой контактной площадки аккумулятора.

На устройстве должен иметься регулятор с возможностью выставления на нем времени в миллисекундах. Он должен иметь градуировку, в которой каждый интервал соответствует десяти миллисекундам. Пределом является установка 120 миллисекунд. Наиболее оптимально выставление времени в 30 или 40 миллисекунд. Все зависит от толщины пластины и качества контакта между пластиной и элементом.

Встроенный контролер управляет симистром, который необходим для включения и выключения подачи тока. С другой стороны расположен блок питания контроллера и фильтр. Точечная сварка своими руками для литиевых аккумуляторов начинается с включения устройства в розетку. Под электроды подставляется пластинка, установленная на аккумуляторе. После нажатия на кнопку мгновенно происходит прихватывание. Попытка оторвать ее не получится. Для уверенности следует поставить еще пару точек.

Сварка li ion аккумуляторов может осуществляться различными способами. Для сборки в единый блок такого рода аккумуляторов подходящим вариантом является мини контактная сварка для сварки li ion аккумуляторов.

Достоинства и недостатки

Контактная точечная сварка для аккумуляторов своими руками характеризуется большим количеством достоинств. Отметим основные из них:

самодельная точечная сварка – бюджетный вариант, на изготовление аппарата вам не придется тратить большую сумму денег,
конструкция достаточно простая, а для приобретения расходных материалов не потребуется больших затрат,
аппарат для контактной сварки «питается» совсем небольшим количеством мощности,
используя метод контактной сварки аккумуляторов можно работать с тонким литьевым металлом,
есть возможность осуществлять регулировку и контроль показателей в установленном диапазоне.

Несмотря на ряд положительных моментов, выделяемых в использовании самодельной точечной сварки для аккумуляторов, стоит отметить и некоторые минусы:

ненадежность, корпус плохо защищен и может подвергаться внешним повреждениям,
отсутствует возможность тонко регулировать рабочие параметры,
по эксплуатационным характеристикам данная установка уступает заводским аналогам.
