Самодельный блок питания на 12 вольт - видео инструкция как сделать простой преобразователь тока (130 фото)

Типовая схема блока питания для шуруповерта

БП состоит из трансформатора питания, конденсатора и выпрямителя. Представленная схема питания шуруповерта от сети с номинальным напряжением 220В рассчитана на 12-ти вольтовые приборы.

Пример схемы

Трансформаторы в типовой схеме подбираются мощностью от 300 Вт. Вторая обмотка имеет напряжение, варьирующееся в районе 20-24В. Сила тока не должна быть менее 15А. Диодные мосты также зависят от напряжения тока II обмотки. Конденсатор, находящийся на выходе, должен иметь емкость не менее 470 мкФ, а входящее напряжение не менее 25В. Элементы устанавливают в плату, плотно закрепленную в корпусе нужного размера. После этого шуруповерт подключают к электрической сети напряжением 220В и проверяют мультиметром на соблюдение всех параметров.

Сделай сам простейший инверт без транзисторов своими руками

Вам нужно всего два компонента, чтобы собрать простейший инвертор, преобразующий постоянный ток 12 В в 220 В переменного тока.

Абсолютно никаких дорогих или дефицитных элементов или деталей. Все можно собрать за 5 минут! Даже паять не надо! Скрутил проволокой и все.

Что понадобиться для инвертора?

Трансформатор от приемника, магнитофона, центра и т.п. Одна обмотка сетевая на 220 В, другая на 12 В.
Реле на 12 В. Такие много где используются.
Провода для подключения.
Нагрузка в виде лампочки.

Сборка инвертора

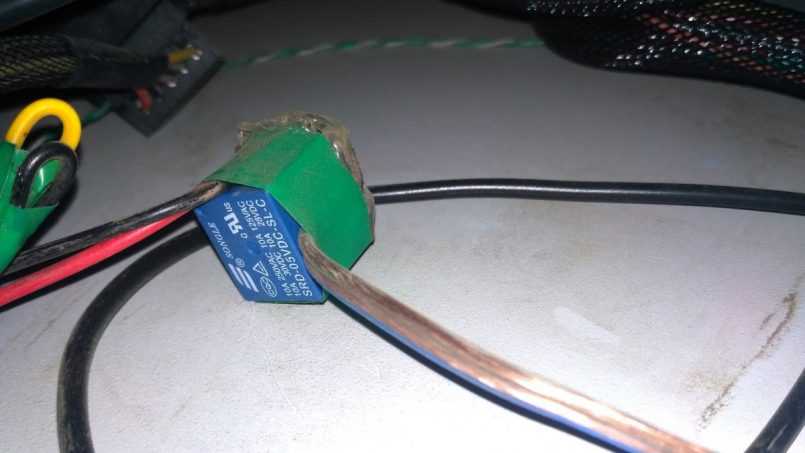

Все сводиться к тому, чтобы подключить реле и трансформатор следующим образом. Первым делом на сетевую обмотку трансформатора накидываем нагрузку в виде светодиодной лампочки — это будет выход инвертора. Затем низковольтную обмотку подключаем параллельно реле. Теперь один контакт идет на питание к аккумулятору, а второй подключаем к другому контакту аккумулятора, но только через замкнутый контакт реле. Плюс или минус значения не имеет. Все! Ваш инвертер готов! Супер просто! Подключаем к аккумулятору — он у нас в роли источника на 12 В и лампа на 220 В начинает светиться. При этом вы слышите писк реле.

Как же работает этот инвертер?

Все очень просто: когда вы подключаете питание все напряжение идет через замкнутые контакты на реле. Реле срабатывает и контакты размыкаются. В результате питание реле отключается и оно приводит контакты обратно на замкнутые. В результате чего цикл повторяется. А так как параллельно реле подключен повышающий трансформатор, мощные импульсы постоянного включения-выключения подаются ему и преобразуются в переменный высоковольтный ток. Частота такого преобразователя колеблется в пределах 60-70 Гц. Конечно, такой инвертор не долговечен — рано или поздно реле выйдет из строя, но не жалко — оно стоит копейки или вообще бесплатно, если взять старое. А выходное напряжение по роду тока и разбросу просто ужасно. Но этот простейший преобразователь может вас выручить в какой-нибудь серьезной ситуации.

Пробные тесты

Прежде, чем приниматься за сооружение рабочей конструкции, следует протестировать все на «коленках», убедиться
в стабильности работы шуруповерта под нагрузкой и отсутствии сильных перегревов в блоке питания.

Берем компьютерный блок питания и проверяем его: включаем в сеть, в выходном пучке проводов находим
зеленый (говорят он может быть другого цвета, но мне всегда попадались зеленые) и замыкаем его перемычкой
на любой из черных (все черные провода на выходе — общий вывод, в нашем случае он минус). Блок должен
включиться, между черными и желтыми проводами появится напряжение 12 вольт. Проверить это можно мультиметром
или подключив к названным выводам любой компьютерный кулер.

Если все в порядке и блок выдает около 12 вольт на желтом(+) и черном(-) выводах, продолжаем. Если
же напряжение на выходе отсутствует — ищем другой блок или ремонтируем этот, эта отдельная тема будет описана
отдельно.

Отрезаем штекер от выхода блока и берем по 3-4 желтых и черных проводов, идущих из блока и соединяем
их параллельно. Отрезая штекер, не забудьте о зеленом пусковом проводнике, он должен быть замкнут на черный.
Мы получили источник 12 В с приличной нагрузочной способностью по току в 10-20 А, токи зависят от модели
и мощности блока.

Теперь нужно подцепить наши 12 В к клеммам шуруповерта без батареи, полярность подключения смотрим по батарее.
Ну и проверяем шуруповерт — на холостом ходу, потом притормаживая рукой. На этом этапе я столкнулся с проблемой:
при полном нажатии кнопки шуруповерт работает, при медленном, плавном нажатии кнопки шуруповерта блок питания
уходит в защиту. Для сброса защиты необходимо отключать блок от сети и включать заново. Совсем не пойдет, нужно
как-то исправлять такую нестабильность.

Я вытащил плату блока из корпуса и подцепил дополнительно мультиметр, для постоянного контроля напряжения

На мой взгляд, такое явление может возникать из-за того, что блоком питания и кнопкой шуруповерта
управляют ШИМ-контроллеры, из-за помех по проводам питания, контроллеры как-то мешают друг другу. Пробуем
решить эту проблему использованием импровизированного LC-фильтра.

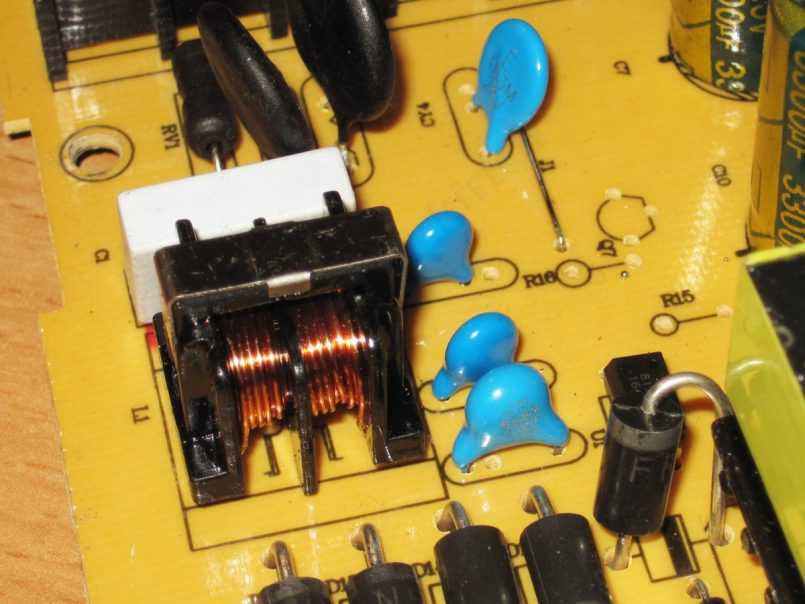

Я собрал фильтр за 5 минут из того что было под рукой: 3 электролитических конденсатора по 1000 мкф на
16 вольт, неполярного конденсатора менее 1 мкф и намотал 20 витков медного провода диаметром 2 мм на ферритовое колечко от другого блока. Вот его
схема:

А вот так он выглядит. Это чисто пробная версия, в дальнейшем эта конструкция перенесется в корпус батареи
шуруповерта и будет выполнена аккуратнее.

Проверяем всю конструкцию: блок не уходит в защиту при любых положениях кнопки, великолепно! Теперь можно попробовать
закрутить несколько саморезов — все пучечком. Чувствуется, что шуруповерт сможет закрутить и более крупные
саморезы.

Ну чтож, теперь нужно убрать все сопли и кучи проводов, вытащить из корпуса батареи «сдохшие банки», заменив их
на LC-фильтр и уже потестировать шуруповерт в более реальных условиях.

Зарядное для автомобильного аккумулятора своими руками: схема и описание

Простое самодельное зарядное устройство для автомобильного аккумулятора, сделанное своими руками.

Самое простое зарядное для АКБ автомобиля, можно сделать из трансформатора от советского телевизора. Полностью разряженный автомобильный аккумулятор, он заряжает в течение суток.

Схема зарядного устройства для автомобильного аккумулятора.

Для изготовления самого простого зарядного устройства, понадобится: трансформатор и диодный мост.

С трансформатора нужно убрать все вторичные обмотки. Первичная обмотка всегда первая от сердечника. Можно найти выводы первичной обмотки следующим способом, чтобы убедиться, что это действительно первичная обмотка, нужно проверить ее сопротивление. На таком трансформаторе оно должно быть примерно 7 ом.

При отсутствии мультиметра, можно проверить другим способом.

Подключить последовательно к обмотке, лампочку на 40 ватт. И включить в сеть. Если это первичная обмотка, то лампочка будет гореть менее чем в пол накала. В том случае если это окажется вторичная, то лампа загорится на всю мощность.

Нужно намотать вторичную обмотку, несколько витков провода, и проверить напряжение мультиметром. В таком тр-ре, витковый коэффициент равен 1:3. то есть на 1 вольт нужно мотать 3 витка и + на потери 5%.

Добавляя витки, необходимо рассчитать их количество, чтобы после диодного моста напряжение было 14.2 вольта. При таком напряжении выхода, зарядка АКБ будет идти в нормальном режиме.

Затем нужно подключить вторичную обмотку к диодному мосту. Диодный мост я взял с генератора от трактора Т-150, так как у меня он был, но подойдёт любой другой. Можно например собрать мост из 4 диодов Д122-40.

Подсоединяем выход + -.

Вот и всё, получаем простое зарядное устройство для автомобильного аккумулятора, сделанное своими руками.

Автор самоделки: Электроник.

Создание блока питания на 12В своими руками

Бестрансформаторный блок можно сделать самостоятельно. Сначала необходимо выбрать одну из приведенных схем.

Понадобятся такие инструменты и материалы:

паяльник, флюс, припой;
радиодетали, указанные на рисунке;
провода в изоляции для формирования выводов;
фольгированный материал (текстолит, гетинакс) для изготовления печатной платы;
дрель с тонким (0,5-1 мм) сверлом;
кусачки или ножницы для обрезания выводов;
плоскогубцы или пинцет.

Для создания платы понадобится состав для травления, например:

раствор хлорного железа;
смесь пищевой соли (2 ст. л.), медного купороса (4 ст. л.) и 0,5 л воды.

Платы травятся 2-6 часов. Для уменьшения этого срока раствор рекомендуется подогреть до +50…+60 °С.

Далее выполняют следующие действия:

Рисуют дорожки на плате и вытравляют их.
Сверлят отверстия в нужных местах.
Обрезают ножки деталей и формуют их.
Вставляют их в отверстия и пропаивают.
Устанавливают радиаторы (если нужно).

https://youtube.com/watch?v=d1fNX3JyuQc

После сборки платы к ней подсоединяют провода с необходимыми разъемами. Для включения в 220 В применяют сетевую вилку, а на выходе ставят какой-либо разъем или специальный штекер.

Утилиты и справочники.

cables.zip — Разводка кабелей — Справочник в формате .chm. Автор данного файла — Кучерявенко Павел Андреевич. Большинство исходных документов были взяты с сайта pinouts.ru — краткие описания и распиновки более 1000 коннекторов, кабелей, адаптеров. Описания шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио, фото и видео аппаратура, игровые приставки и др. техника.

Конденсатор 1.0 — Программа предназначена для определения ёмкости конденсатора по цветовой маркировке (12 типов конденсаторов).

Transistors.rar — База данных по транзисторам в формате Access.

Процесс конструирования аккумуляторного блока для шуруповерта

Подобрав новое устройство и все необходимые для конструирования детали, можно приступать к работе. Сборка блока питания 12В для шуруповерта своими руками состоит из таких этапов:

Подобрав оптимальный блок питания, проверьте его на предмет сходства с заявленными характеристиками, которые будут зависеть от того, какой шуруповерт. Лучше использовать в качестве основания для новой батареи блок от компьютера.
Разберите шуруповерт и извлеките старый накопитель. Если корпус клееный, аккуратно постучите вдоль шва молотком или надсеките при помощи тонкого лезвия ножа. Так вы откроете коробку с наименьшими повреждениями.
Отпаяйте шнур и выводы от вилки и отделите их от остальной конструкции.
В месте, где раньше находился блок питания аккумулятора для шуруповерта, разместите прочее содержимое, вынутое из корпуса.
Шнур электропитания выведите через проем в корпусе. Подключите его к блоку питания, припаяв на место.
При помощи пайки объедините выход блока питания для компьютера с клеммами батареи. Не забудьте о соблюдении полярности.
Подсоедините сконструированный аккумулятор к прибору и протестируйте его.
Если габариты нового зарядного устройства превышают параметры прежнего аккумулятора, его можно встроить внутрь рукоятки шуруповерта.
Чтобы ограничить поступление напряжения от сети к батарее параллельным питающим выходом, устанавливают диод с необходимой мощностью изнутри разрыва кабеля «+» между гнездом аккумулятора, в том числе выводом, но полюсом «-» в сторону движка.

Для чего может использоваться напряжение 12 или 24 вольт в быту

В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:

аккумуляторные электродрели, шуруповерты и электропилы;
стационарные насосы для полива огородов;
аудио-видеотехника и радиоэлектронная аппаратура;
системы видеонаблюдения и сигнализации;
батареечные радиоприемники и плееры;
ноутбуки (нетбуки) и планшеты;
галогенные и LED-лампы, светодиодные ленты;

портативные ультрафиолетовые облучатели и портативное медицинское оборудование;
паяльные станции и электропаяльники;
зарядные устройства мобильных телефонов и повербанков;
слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;
детские игрушки, елочные гирлянды, помпы аквариумов;
различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.

Большинство устройств работает от батареек и Li-ion аккумуляторов, но использование товарных позиций не всегда оправдано с точки зрения эксплуатационных затрат. Заряжать аккумуляторные батареи можно 300–1500 раз, но гальванические элементы с большой энергоемкостью и низким током саморазряда стоят дорого. Заметно дешевле обойдется приобретение батареек, особенно солевых и щелочных, но такие элементы придётся часто менять. Тем более, что для обеспечения подающего напряжения 12 В понадобится 8 последовательно соединенных пальчиковых батареек (типа АА или ААА) или 1,5-вольтовых «таблеток» в корпусе типа 27А.

Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.

Простейший повышающий DC-DC преобразователь

Рубрики:
Своими руками

Yuriy

Здравствуйте, дорогие друзья. Сегодня я хочу поделиться с вами еще одной, гениальной в своей простоте, схемой повышающего DC-DC преобразователя (о первой схеме я писал в статье Простейшая схема питания светодиода от батарейки АА или ААА). Основываясь на этой схеме, я собрал два устройства. Первое устройство я обозвал «Модуль Чаплыгина«. Изображение этого модуля вы видите выше. Второе устройство представляет собой имитацию батареи «Крона«.

Автором приведенной ниже схемы (в несколько измененном виде) является А. Чаплыгин. Смотрите: А. Чаплыгин «ПРОСТОЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ», журнал «Радио» №11 2001г.

Двухтактный генератор импульсов, в котором за счет пропорционального токового управления транзисторами существенно уменьшены потери на их переключение и повышен КПД преобразователя, собран на транзисторах VT1 и VT2 (КТ837К). Ток положительной обратной связи протекает через обмотки III и IV трансформатора Т1 и нагрузку, подключенную к конденсатору С2. Роль диодов, выпрямляющих выходное напряжение, выполняют эмиттерные переходы транзисторов. Особенностью генератора является срыв колебаний при отсутствии нагрузки, что автоматически решает проблему управления питанием. Проще говоря, такой преобразователь будет сам включаться тогда, когда от него потребуется что-нибудь запитать, и выключаться, когда нагрузка будет отключена. То есть, батарея питания может быть постоянно подключена к схеме и практически не расходоваться при отключенной нагрузке! При заданных входном UВx. и выходном UBыx. напряжениях и числе витков обмоток I и II (w1) необходимое число витков обмоток III и IV (w2) с достаточной точностью можно рассчитать по формуле: w2=w1 (UВых. — UBх. + 0,9)/(UВx — 0,5). Конденсаторы имеют следующие номиналы. С1: 10-100 мкф, 6.3 В. С2: 10-100 мкф, 16 В.

Транзисторы следует выбирать, ориентируясь на допустимые значения тока базы (он не должен быть меньше тока нагрузки!!!) и обратного напряжения эмиттер — база (оно должно быть больше удвоенной разности входного и выходного напряжений!!!).

Модуль Чаплыгина я собрал для того, чтобы сделать устройство для подзарядки своего смартфона в походных условиях, когда смартфон нельзя зарядить от розетки 220 В. Но увы… Максимум, что удалось выжать, используя 8 батареек соединенных параллельно, это около 350-375 мА зарядного тока при 4.75 В. выходного напряжения! Хотя телефон Nokia моей жены удается подзаряжать таким устройством. Без нагрузки мой Модуль Чаплыгина выдает 7 В. при входном напряжении 1.5 В. Он собран на транзисторах КТ837К.

А. Чаплыгин «ПРОСТОЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ», журнал «Радио» №11 2001г.

Самодельный импульсный преобразователь напряжения из 1,5 в 9 Вольт для мультиметра

Схемы инверторов

Получившееся выпрямленное напряжение поступает на преобразователь (инвертор). Его выполняют на биполярных или полевых транзисторах, а также на IGBT-элементах, сочетающих свойства полевых и биполярных. В последние годы получили распространение мощные и недорогие полевые транзисторы с изолированным затвором (MOSFET). На таких элементах удобно строить ключевые схемы инверторов. В схемах импульсных блоков питания используются различные варианты включения MOSFET, но в основном применяются двухтактные схемы из-за простоты и возможности наращивания мощности без существенных переделок.

Пуш-пульная схема

Схема пуш-пульного преобразователя.

Пуш-пульный инвертор (push – толкать, pull – тянуть) — пример двухтактного преобразователя. Транзисторные ключи работают на первичную обмотку трансформатора, состоящую из двух полуобмоток I и II. Транзисторы поочередно открываются на заданный промежуток времени. Когда открыт верхний по схеме транзистор, ток течет через полуобмотку I (красная стрелка), когда второй – через полуобмотку II (зеленая). Чтобы избежать ситуации, когда оба ключа открыты (из-за конечной скорости работы транзисторов), схема управления формирует паузу, называемую Dead time.

Управление транзисторами с учетом Dead time.

Такая схема хорошо работает при низком напряжении питания (до +12 вольт). Минусом является наличие выбросов амплитудой, равной удвоенному напряжению питания. Это влечет за собой применение транзисторов, рассчитанных на вдвое большее напряжение.

Мостовая схема

От главного недостатка предыдущей схемы свободна двухтактная мостовая.

Двухтактная мостовая схема инвертора.

Здесь одновременно открывается пара транзисторов T1 и T4, потом Т2 и Т3 (сигнал управления ключами формируется с учетом Dead time). При этом первичная обмотка подключается к источнику питания то одной стороной, то другой. Амплитуда импульсов равна полному напряжению питания, и выбросы напряжения отсутствуют. К минусам относят применение четырех транзисторов вместо двух. Помимо увеличения габаритов БП это ведет к удвоенным потерям напряжения.

Полумостовая схема

На практике часто применяют полумостовую схему инвертора – в определенной мере компромисс между предыдущими двумя схемами.

Полумостовая схема.

В этом случае одна сторона обмотки коммутируется поочередно открывающимися транзисторами Т1 и Т2, а другая подключается к средней точке емкостного делителя С1, С2. Достоинства схемы:

в отличие от пушпульной отсутствуют выбросы напряжения;
в отличие от мостовой используются только два транзистора.

На другой чаше весов – обмотка трансформатора запитана лишь от половины напряжения питания.

Однотактные схемы

В схемотехнике преобразователей применяются и однотактные схемы – прямоходовые и обратноходовые. Их принципиальное отличие от двухтактных – трансформатор (точнее, его первичная обмотка) служит одновременно накопительной индуктивностью. В обратноходовых схемах энергия накапливается в первичной обмотке во время открытого состояния транзистора, а отдается в нагрузку через вторичную обмотку во время закрытого. В прямоходовых накопление энергии и отдача потребителю происходит одновременно.

Две фазы работы обратногоходового однотактного инвертора.

Нюансы изготовления блока питания для шуруповёрта

При изготовлении блока питания 12 В своими руками для подключения шуруповёрта к электрической сети необходимо учитывать следующие нюансы, связанные с его использованием:

Напряжение на выходе должно быть 18–19 В, в противном случае мощность устройства значительно снизится.
Электронные компоненты схемы БП должны соответствовать номинальному току работающего шуруповёрта.
Размер собираемого блока должен быть таким, чтобы разместиться в корпусе демонтируемого аккумулятора (в случае изготовления встроенной конструкции).

В остальном этапы изготовления аналогичны, как и в случае отдельно размещаемого варианта исполнения БП.

Как правильно рассчитать число витков

При перемотке вторичной катушки, нужно знать, какому напряжению соответствует виток. Если перематывать первичную обмотку не планируется, нет нужды рассчитывать ни сечение провода, ни его свойства. Проблема с первичной обмоткой заключается в большом количестве витков тонкой проволоки, из которой он состоит.

Для расчета вторичной обмотки, делают 10 витков и подключают трансформатор в сеть. Измеряют напряжение на выводах, после чего делят его на 10, после чего 12 делится на полученное число. Результат и будет необходимым количеством витков, причем рекомендуется увеличить его на 10% для компенсации падения напряжения.

Как сделать регулирующий БП из обычного, от принтера

Пойдет речь о блоке питания принтера canon, струйный. Они много у кого остаются без дела. Это по сути отдельное устройство, в принтере держится на защелке.
Его характеристики: 24 вольта, 0,7 ампера.

Понадобился блок питания для самодельной дрели. Он как раз подходит по мощности. Но есть один нюанс — если его так подключить, на выходе получим всего лишь 7 вольт. Тройной выход, разъёмчик и получим всего лишь 7 вольт. Как получить 24 вольта?
Как получить 24 вольта, не разбирая блок?
Ну самый простой — замкнуть плюс со средним выходом и получим 24 вольта.
Попробуем сделать. Подключаем блок питания в сеть 220. Берем прибор и пытаемся измерить. Подсоединим и видим на выходе 7 вольт.
У него центральный разъем не задействован. Если возьмем и подсоединим к двум одновременно, напряжение видим 24 вольта. Это самый простой способ сделать так, чтобы данный блок питания не разбирая, выдавал 24 вольта.

Необходим самодельный регулятор, чтобы в некоторых пределах можно было регулировать напряжение. От 10 вольт до максимума. Это сделать легко. Что для этого нужно? Для начала вскрыть сам блок питания. Он обычно проклеен. Как вскрыть его, чтобы не повредить корпус. Не надо ничего колупать, поддевать. Берем деревяшку помассивнее либо есть киянка резиновая. Кладем на твердую поверхность и по шву лупим. Клей отходит. Потом по всем сторонам простучали хорошенько. Чудесным образом клей отходит и все раскрывается. Внутри видим блок питания.

Достанем плату. Такие бп легко переделать на нужное напряжение и можно сделать также регулируемый. С обратной стороны, если перевернем, есть регулируемый стабилитрон tl431. С другой стороны увидим средний контакт идет на базу транзистора q51.

Если подаем напряжение, то данный транзистор открывается и на резистивном делителе появляется 2,5 вольта, которые нужно для работы стабилитрона. И на выходе появляется 24 вольта. Это самый простой вариант. Как его завести можно еще — это выбросить транзистор q51 и поставить перемычку вместо резистора r 57 и всё. Когда будем включать, всегда на выходе непрерывно 24 вольта.

Как сделать регулировку?

Можно изменить напряжение, сделать с него 12 вольт. Но в частности мастеру, это не нужно. Нужно сделать регулируемый. Как сделать? Данный транзистор выбрасываем и вместо резистор 57 на 38 килоома поставим регулируемый. Есть старый советский на 3,3 килоома. Можно поставить от 4,7 до 10, что есть. От данного резистора зависить только минимальное напряжение, до которого он сможет опускать его. 3,3 -сильно низко и не нужно. Двигатели планируется поставить на 24 вольта. И как раз от 10 вольт до 24 – нормально. Кому нужно другое напряжение, можно большого сопротивления подстроечный резистор.
Приступим, будем выпаивать. Берём паяльник, фен. Выпаял транзистор и резистор.

Подпаял переменный резистор и попробуем включить. Подал 220 вольт, видим 7 вольт на нашем приборе и начинаем вращать переменный резистор. Напряжение поднялось до 24 вольт и плавно-плавно вращаем, оно падает – 17-15-14 то есть снижается до 7 вольт. В частности установлено на 3,3 ком. И наша переделка оказалась вполне успешной. То есть для целей от 7 до 24 вольт вполне приемлемая регулировка напряжения.

Такой вариант получился. Поставил переменный резистор. Ручку и получился регулируемый блок питания — вполне удобный.

Видео канала «Технарь».

Такие блоки питания найти в Китае просто. Наткнулся на интересный магазин, который продает б/у блоки питания от разных принтеров, ноутбуков и нетбуков. Они разбирают и продают сами платы, полностью исправные на разные напряжения и токи. Самый большой плюс – это то, что они разбирают фирменную аппаратуру и все блоки питания качественные, с хорошими деталями, во всех есть фильтры.
Фотографии — разные блоки питания, стоят копейки, практически халява.

Устройство для зарядки гаджетов

Портативный прибор может зарядить смартфон или планшет. Не проблема для него ноутбук, видеокамера. Даже паяльнику можно обеспечить соответствующее «питание». Дело в том, что обычное напряжение, на которое рассчитаны устройства, 220 Вольт. Собственноручное изготовление аккумуляторного устройства дает на выходе 14,8В. Это недостаточно для ноутбука и много для смартфона.

Поэтому универсальный небольшой инвертор просто необходим. Собрать его можно благодаря продукции AKA KASYAN. Небольшие емкости дают требуемый ток. 5А. Процесс изготовления полностью изложен на специализированных сайтах.

Компоновка прибора

Если мы хотим сделать приличный прибор, который не стыдно будет потом приделать в качестве постоянного блока питания, допустим, для цепочки светодиодов, нужно начать с трансформатора, платы для монтажа электронных компонентов и коробки, где все это будет закреплено и подключено

При выборе коробки важно учесть, что электрические схемы при работе разогреваются. Поэтому коробку хорошо найти подходящую по размерам и с отверстиями для вентиляции

Можно купить в магазине или взять корпус от блока питания компьютера. Последний вариант может оказаться громоздким, но в нем как упрощение можно оставить уже имеющийся трансформатор, даже вместе с вентилятором охлаждения.

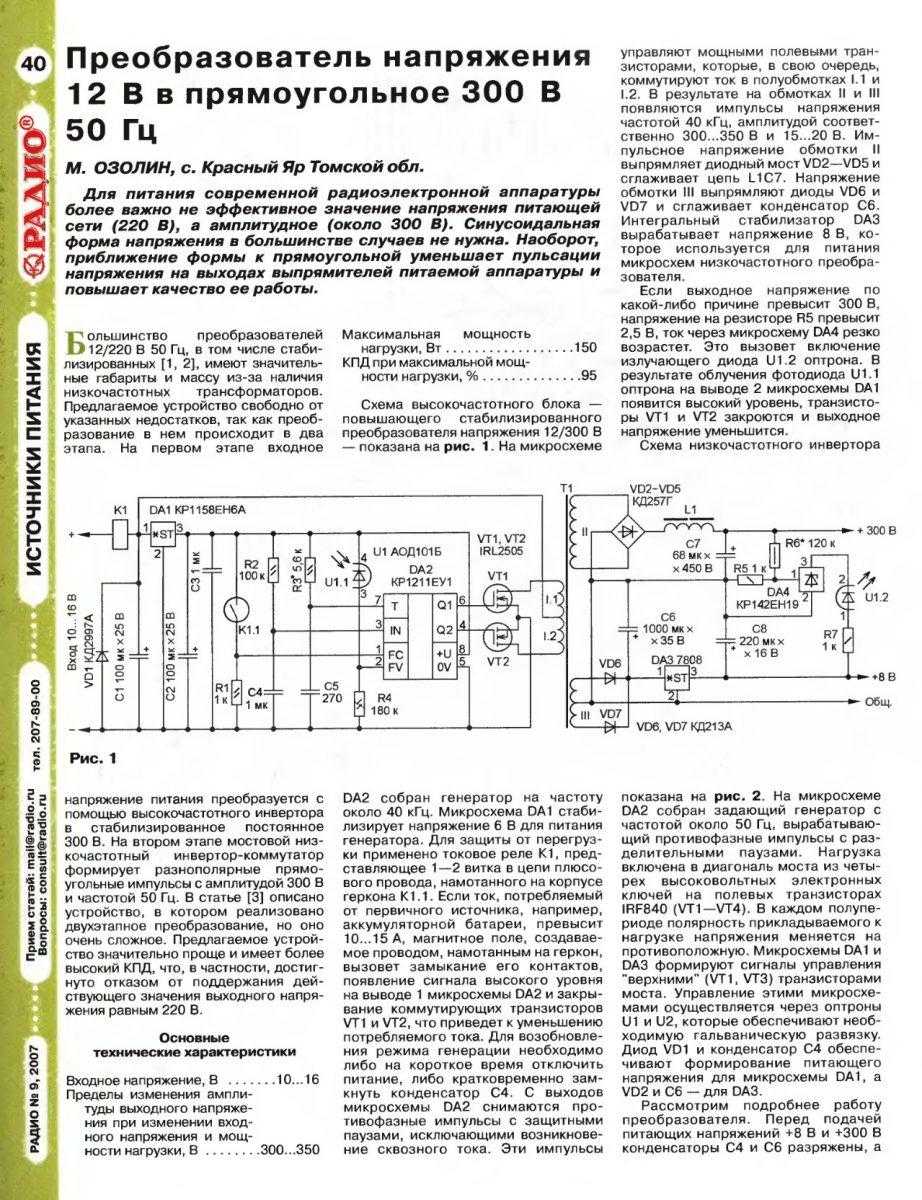

Преобразователь напряжения 12-220 своими руками (простая схема)

Начальная цель для проекта была сделать мощный 12 на 220 преобразователь. Основное достоинство данного устройства, это простота сборки, выполненная по двухтактной схеме. Всего 2 полевых транзистора, без каких-либо задающих генераторов. Даже, если опыта работы в таком деле, как сборка преобразователя, но есть огромное желание попробовать, то в этом нет ничего сложного, вы можете собрать без труда его своими руками.

Необязательно покупать какие-то детали для устройства, все компоненты можно найти у себя дома в старой технике.

Давайте посмотрим видеоролик преобразователя:

Что касается параметров преобразователя, к сожалению, выходная частота переменная, но вы легко ее можете превратить в постоянный ток, устанавливая на выходе выпрямитель и большой конденсатор с расчетной емкостью где-то 100 микрофарат, при напряжении в 400 вольт. Рабочая частота зависит от лц-контура. В качестве катушки у нас идет первичная обмотка катушки. Установлены 2 дросселя. Обмотка не имеет отвод.

Что касается схемы, она вам позволит снять до 500 ватт или полкиловатта выходной мощности, при этом не будет никаких задающих цепей и прочих конструкций.

На самой плате генератора помимо транзистора установлены также стабилитроны для стабилизации затворного напряжения. Затворный ограничитель есть еще и на 470 ОМ, для конструкции подойдет от 100 до 670 ОМ можно использовать.

Помимо этого установлены 2 диода.

При использовании одного общего теплоотвода, в обязательном порядке их нужно изолировать прокладками и изолирующими шайбами.

Перегревается у вас будет чуток-дроссель, поэтому его нужно обмотать проводом с диаметром до 2 мм.

Трансформатор использовался готовый 220 вольт с первичной обмоткой. Обмотка состоит из 8 витков толстого провода.

Схема может быть без средней точки или со средней точкой.

В нашем случае подключена лампа накаливания в 11 ват. Нам ее нужно засветить полным накалом.

От постоянного тока можно запитать все указанные выше приборы. Нельзя запитывать холодильник, пылесос, микроволновку. Можно запитать зарядку от телефона, ноутбука и даже компьютер.

Область применения

Блоки питания с вторичным напряжением в 12 Вольт импульсного типа используются для подключения к бытовой электрической сети:

персональных компьютеров различного типа – для зарядки их аккумуляторных батарей и работы непосредственно от сети;

для зарядки электронных гаджетов, в том числе сотовых телефонов и смартфонов, плееров и видеокамер, а также прочих устройств, имеющих в своей конструкции аккумуляторные батареи;
для зарядки ручного переносного электрического инструмента – шуруповёрт, болгарка и т.д.;
для подключения LED светотехнических приборов (светодиодные светильники и ленты);
для использования прочих устройств, предполагающих работу от сети постоянного тока с напряжением 12 В и до 5 ампер, – автомагнитола или автоприёмник в условиях дома или гаража.

Как правильно подключать

Чтобы при самостоятельной сборке трансформаторного блока питания на 12В конденсаторы правильно работали, на выходе устройство укомплектовывается резистором с сопротивлением от 3 до 5 Мом.

Стабилизатор напряжения или тока

Источник питания стандартного типа собирается с использованием электролитического конденсатора с емкостью не более 10000 мкФ, двухполупериодного выпрямителя мостового типа из диодов с обратным напряжением в 50 вольт и прямым током 3А, а также с предохранителем 0,5А. В роли интегрального стабилизатора напряжения на 12В используется конденсатор 7912, либо 7812.

Интегральный стабилизатор напряжения

Без использования стабилизатора напряжения блок питания не сможет правильно функционировать. В роли этих компонентов используются конденсаторы серий LM 78xx и LM 79xx. Стабилитроны подбираются по подходящей величине параметров тока и напряжения, на рынке их большое множество, но самым продвинутым считается элемент типа КР142ЕН12.

Серия LM 78xx

Данные регуляторы напряжения имеют выходной ток до 1А, и выходное напряжение: 5, 6, 8, 9, 12, 15, 18, 24. Кроме того в этих конденсаторах есть тепловая защита от перегрузок и защита от коротких замыканий.

Серия LM 79xx

Эти регуляторы напряжения имеют значения схожие с серией 78xx. В них также реализована тепловая защита от больших перегрузок и защита от замыканий.

Правила эксплуатации блоков питания

Корпус, в который встраивается блок питания, должен иметь вентиляционные отверстия, чтобы не произошел перегрев. Также при отсутствии систем охлаждения нужно поставить вентилятор.

БП с вентиляционными отверстиями

Чтобы самодельный блок питания для шуруповерта работал долго, следует давать ему остыть каждые 30-40 минут работы. Необходимо следить за температурой корпуса, состоянием кабеля, а также периодически проверять контакты в электросхеме при наличии подозрений. Некачественное припаивание элементов и несоблюдение полярностей может повлечь выход из строя схемы или короткое замыкание.

При переделке самодельного устройства не стоит пренебрегать происхождением деталей. Они должны соответствовать входным параметрам мощности, напряжения, пропускаемой силы тока и сопротивления. Диодные мосты и трансформаторы – основа всей схемы, от их подбора зависит работоспособность БП шуруповерта.

Получаем 12 Вольт из 220

Наиболее доступным источником питания с практически неограниченным ресурсом мощности является бытовая сеть переменного напряжения 220 Вольт. Все что нужно для получения 12 Вольт – понизить, а при необходимости, и преобразовать имеющуюся электрическую величину в постоянную.

Для этого можно использовать один из нескольких способов:

Теперь рассмотрим каждый из способов более детально.

Способ без трансформатора

В случае отсутствия трансформатора, который мог бы понизить напряжение сети до 12 Вольт, обойтись можно и обычным резистором. Дело в том, что падение напряжения на резисторе, подключенном последовательно нагрузке в 208 Вольт обеспечит 12 Вольт на нужном устройстве, при условии, что в сети 220 Вольт.

Самодельный блок питания на 12 вольт: подбор компонентов и простые схемы для создания своими руками. 130 фото самодельных универсальных блоков
