Как проверить и выбрать строительный уровень - 2 правила. точность пузырьковой колбы, погрешности и регулировка

Пузырьковые уровни 100-120 см

Уровни длиной 100-120 см позволяют выставлять вертикальные и горизонтальные плоскости большей длины (опорные стойки, балки, дверные коробки, оконные рамы, трубы отопления и канализации). Это уже профессиональные модели, которые используются в строительных целях.


KAPRO OPTI-VISION CONDOR 905-40 120 СМ	KAPRO PLUMBSITE GENESIS 100 см


Длина, мм	1200	1000
Вес, кг	1,27	0,8
Количество глазков, шт	2	2
Количество рукояток, шт	2
Наличие магнита

KAPRO OPTI-VISION CONDOR 905-40 120 СМ

Уровень длиной 120 см с двумя глазками и дополнительным окном, чтобы видеть показания по вертикали смотря на ребро инструмента. Наделен двумя ручками с резиновыми вставками, облегчающими удержание инструмента весом 1.3 кг.

+ Плюсы PLUMBSITE OPTI-VISION CONDOR 120 см KAPRO

Красная окантовка вокруг ампул дает четки фон и делает пузырек с воздухом легко заметным.
Держать уровень можно одной или двумя руками — для этого на модели 120 см выполнено две прорези с резиновой окантовкой.
Форма колбы сконструирована специально, чтобы показания было видно под углом 45 градусов.
Прорезиненные торцы обеспечивают сохранение целостности корпуса при падении и смягчают вибрацию от удара для колб.
Высокая точность показаний.
Отверстия для подвешивания с обоих торцов.

— Минусы PLUMBSITE OPTI-VISION CONDOR 120 см KAPRO

Вывод. Это лучший пузырьковый уровень для мастера по установке входных и межкомнатных дверей или монтажа окон. Высокая точность обеспечит ровную установку конструкции. Дополнительное смотровое окно в корпусе позволит ровно выставить вертикаль даже при неудобном расположении.

KAPRO PLUMBSITE GENESIS 100 см

Продукт от израильского бренда длиной 100 см. Обладает магнитной полосой и призмой для контроля положения пузырька воздуха с торца корпуса.

+ Плюсы PLUMBSITE GENESIS 100 см KAPRO 781-40-100РМ

Устойчивость к изгибам и кручению.
Мощные магниты надежно удерживают уровень на конструкции — он не отпадет и не разобьется.
На колбу с вертикальным показателем можно смотреть с разных частей корпуса — для этого выделено дополнительное окно на ребре.
Отверстие для рук с обрезиненной поверхностью удобно для работы без защитных перчаток.
Большие кольца из резины на торцах предназначены для подвешивания инструмента на хранение и одновременно амортизируют удары.
Пузырек точно вписывается по размерам между двумя рисками — видно малейшее отклонение.

— Минусы PLUMBSITE GENESIS 100 см KAPRO 781-40-100РМ

К магнитам постоянно налипает металлическая стружка.
Только два глазка.
Высокая цена.
Нет шкалы с измерением длины.

Вывод. Модель оптимальна для установки ворот, заборов и других конструкций из металла. Уровень снабжен магнитной полосой, обеспечивающей фиксацию на изделии и освобождающей руки мастеру. Его легко прикрепить на стойку и заниматься ее бетонированием.

Проверка при покупке в магазине

Уровень строительный пригодится вам и при заливке стяжки, и при штукатурке стен. Этот инструмент является очень нужной вещью для каждого дома. Он незаменим в строительстве. Если же вы решили приступить к капитальному ремонту, то первым делом вас ждет поход в строительный магазин и покупка уровня в числе самых важных предметов. Если вы не можете определиться с выбором, то лучше всего обратиться к консультации специалиста. Ведь от показателей строительного уровня будет зависеть ровность всех поверхностей в доме. При ошибочных результатах вы рискуете получить кривой пол или стены.

При покупке строительного уровня не стоит делать выбор в сторону дешевых вариантов. Вероятность неточности показателей у бюджетных инструментов несколько выше, чем у более дорогих.

Устройство строительного уровня.

При сохранности чека у вас будет возможность совершить обмен в течение двух недель.

Кроме того, не будет лишней проверка на точность в помещении магазина. Для этого существуют специальные стенды. При их отсутствии можно просто положить строительный уровень на ровную поверхность и хорошо запомнить показания. Потом переверните его на 180°. Отметки должны полностью совпадать. Такой же способ можно использовать для проверки точности и по вертикали. Более тщательные исследования вы сможете произвести только в домашних условиях.

https://youtube.com/watch?v=3vNcGxhU8LM

Особенности строительного уровня

Пузырьковый строительный уровень является самым незаменимым оборудованием при выравнивании объектов во время строительства. Он способен очень точно определить отклонение той или иной поверхности от нормы. Инструмент уровень обычно имеет прямоугольную форму, в которую встроены специальные колбы с пузырьками воздуха и разметкой.

Перед приобретением этого оборудования очень важно учесть его особенности:

Восприимчив к ударам. Строительный уровень ни в коем случае нельзя ронять. Любое падение может привести к снижению точности или к полному выходу инструмента из строя.
Существуют угловые уровни. Они помогают измерять положение предметов, которые находятся под углом. В таком случае точность измерения зависит и от того, насколько правильно будет расположен уровень.
Неисправность вновь купленного уровня. Даже те инструменты, которые приобретаются в магазине, могут изначально показывать неправильные данные. Это происходит из-за неаккуратной транспортировки. Поэтому рекомендуется, как минимум, проводить хотя бы первичную проверку оборудование на видимые отклонения ещё в магазине.

Устройство строительного уровня Источник tdrimspb.ru Перед тем, как пользоваться уровнем, необходимо его тщательно осмотреть и взять для сравнения два других инструмента, которые точно исправны

Обращаться с инструментом нужно очень осторожно, поскольку любое механическое повреждение выведет оборудование из строя и придётся покупать новый строительный уровень

Как правильно пользоваться?

Пользоваться инструментом предельно просто – шину прикладывают к поверхности по горизонтали или вертикали, выставляют пузырёк по центру между рисками и производят разметку. Проверяя конструкцию, проводят ту же процедуру. Зазор между рабочей стороной планки и гранью покажет отклонения.

Главное правило работы односторонним прибором – правильно определить нужную сторону для прикладывания. Рабочая поверхность корпуса фрезерована производителем, не окрашена или имеет магнитную вставку. Если отличий между гранями инструмента нет, рабочей будет сторона, противоположная к грани с закреплённой колбой.

При работе инструментом с двумя рабочими сторонами таких особенностей нет. Производя измерения качественным строительным уровнем, сводят к минимуму ошибки конструкций, а точность разметки экономит строительные и отделочные материалы.

Продолжаем тему штукатурки стен. В предыдущих уроках мы с Вами нашли самую выпуклую точку на стене, которую назвали бугром, попытались сбить ее, повторили эту процедуру несколько раз и на самом выпуклом месте сделали отметку под будущий маяк. Маяк – это абсолютно вертикально установленный профиль. Но, для того, чтобы научиться ставить маяки, необходимо познакомиться с такими инструментами, как отвес и строительный уровень. При выполнении ремонтных работ ими приходится пользоваться довольно часто, чтобы точно выдерживать вертикальные и горизонтальные плоскости. Когда мы поставим первый маяк, мы поставим второй, третий и т. д. Они и будут тем каркасом для будущей абсолютно плоской вертикальной стены.

Разновидности

К подбору строительного уровня стоит отнестись серьезно. Это позволит сэкономить не только средства, но и повысит качество произведенных работ. Профессиональные строители выделяют 5 основных видов этого строительного инструмента:

Пузырьковый.
Электронный.
Трубный.
Гидравлический.
Лазерный.

Пузырьковый

Является самым популярным инструментом так, как прост в применении и универсален. Свое название получили потому, что основной и чувствительный элемент – это воздушный пузырь, который плавает на поверхности жидкости внутри ампулы.

Важно!

У строительных уровней пузырькового типа существует погрешность равная 0,6/1 мм на метр.

Все уровни отечественного производства отвечают ГОСТу 94 16 — 83. В нем прописаны основные условия по технике их производства.

В своей конструкции все модели этого вида имеют:

полый корпус;
рёбра жёсткости;
ампулу с воздухом;
защитное стекло;
шкалу измерений в миллиметрах.

Чтобы уменьшить вес прибора основным металлом производства является алюминий. По длине различные – от 25 сантиметров до 3-х метров и более.

Также есть специальные инструменты этого вида, которые используются при монтаже конструкций из металла. В них обязательно будут включены магниты. Они прикрепляют все устройство к поверхности металлоконструкции.

Каменщикам же лучше всего использовать в своей работе уровень, корпус которого усилен и является литым.

Электронный

Приборы этого вида принадлежат к инструментам для профессионалов. Он в своей конструкции обязательно включает:

угломер;
несколько ампул с воздухом;
цифровой дисплей;
полый корпус;
защитное стекло;
шкалу со значениями, которая указана в миллиметрах.

Особенность — это цифровой дисплей. На нем показываются данные по отклонению. Эта величина исчисляется в градусах. Также можно записать измеренные уклоны. Если уклон составляет от 0 до 90 градусов, то он оповестит сигналом.

Проверить точность строительного уровня этого вида несложно. Для этого нужно:

Положить его на плоскую поверхность.
Снять показания.
Перевернуть на 180 градусов.
Снять новые значения.

Важно!

Если по разности показания расходятся более чем на 0,3 градуса, то необходимо устройство калибровать.

Трубный

Этот вид строительных уровней используется при прокладке водопровода, канализации и газопровода. Он позволяет трубы при обустройстве коммуникаций устанавливать строго горизонтально или вертикально. Также он удобен в работе с различными балками, профилем округлой формы. Основной особенностью трубного профиля считается его форма в виде латинской буквы – «V», а также магниты, которые позволяют с легкостью устанавливать уровень на металлические поверхности.

Этот вид уровня имеет такую же конструкцию, как и пузырьковый. Отклонение показывает воздушный пузырь в стеклянной ампуле.

Гидравлический

Это прибор, используется в том случае, если нужно нанести горизонтальную разметку на строительных объектах, которые расположены друг от друга на расстоянии. Например, его используют при строительстве фундамента, кладке кирпичных стен и иных элементов строительства, которые расположены в одних плоскостях.

Его конструктив включают в себя пару сосудов, которые соединены друг с другом трубкой из прозрачного пластика или стекла. Перед тем как начать работать его нужно заполнить водой на две трети от объема колбы. Вода внутри аппарата должна быть без воздушных пузырьков. Если они присутствуют, то от них нужно избавиться. Они влияют на точность измерений.

Чтобы разметка была точной лучше всего использовать одну начальную точку.

Лазерный

Иное название – «нивелиры». Так же как и электронные уровни относятся к профессиональному оборудованию. Стоят они значительно дороже, но обладают массой дополнительных характеристик.

Это самое точное оборудование. Отклонение составляет 0.1/1 мм на метр. Используется в строительстве поверхностей по горизонтали, вертикали и наклонных плоскостях. Расстояние между объектами строительства может достигать нескольких 10-ов метров.

Важно!

Существуют ротационные лазерные уровни, охватывающие все пространство, которое находится в округе.

Виды строительных уровней

Строительные уровни делятся на несколько разновидностей. Сейчас подробно расскажем о каждом виде и поясним особенности применения:

пузырьковый — самый популярный вид, получивший свое распространение благодаря низкой цене, простоте в использовании и большому ассортименту. Название идет от пузырька, который находится в капсуле. Благодаря этому и осуществляется вся работа. Такой инструмент состоит из полой конструкции, изготовленной из легкого металла, часто из алюминия. Длина корпуса — от тридцати сантиметров. Маленький вес делает работу с инструментом очень простой, а капсула с пузырьком скрывается стеклом, чтобы ничего не повредилось в случае падения;
пузырьковый магнитный — отличием такого уровня от первого является наличие магнита на корпусе. С помощью него можно легко осуществлять работу с металлическими поверхностями, так как прибор будет крепко держаться магнитом;
электронный — имеет угломер. Он относится к более профессиональным инструментам, в отличие от двух первых вариантов. В данном уровне так же присутствуют капсулы с пузырьками, но у инструмента есть одно большое отличие от предыдущих — цифровой дисплей, показывающий отклонения в градусах. Помимо этого, он может воспроизводить звуковые сигналы в определенные моменты работы;

трубный — предназначен для измерения горизонтальности и вертикальности на разнообразных трубах, используемых в строительной сфере. Имеет форму буквы «V». Прикрепляется к металлическим поверхностям с помощью встроенного магнита. Работает посредством стеклянных колб с пузырьками;
гидроуровень — используется для того, чтобы нанести точную горизонтальную разметку между предметами, расположенными друг от друга на некотором расстоянии. Две колбы среднего размера соединены между собой прозрачной длинной трубкой. В емкости наливают воду, которая не должна содержать в себе пузырьки — это повлечет неточность показаний;
лазерный — самый дорогой и усовершенствованный, можно использовать в помещениях любых размеров. Показывает точность горизонтальности и вертикальности с наименьшими отклонениями.

Разновидности столбчатого фундамента

Столбы рассматриваемого фундамента по технологии погружения в грунт могут быть висячими либо подпорными. В первом случае короткие опоры удерживаются в земле за счет сил трения, а во втором – они делаются более длинными, так чтобы основанием упираться в твердый грунтовый слой. Из-за необходимости проводить сложные расчеты и погружать большое количество свай висячий вариант в частном домостроении практически не используется.

По конструктивному расположению ростверка они подразделяется на:

Незаглубленный – ростверковая часть висит на столбах над землей на высоте до полуметра;

Мелкозаглубленный – ростверк погружается в почву на 40–60 см;

Заглубленный – с заложением железобетонной ленты на опорах ниже глубины промерзания на стройплощадке грунта.

Схема мелкозаглубленного основания

Последний вариант дает мало выгоды в плане экономии на стройматериалах. При строительстве загородных домов такое основание применяется очень редко. Чаще всего для коттеджей строители выбирают незаглубленный ростверк, по всей длине висящий на столбчатых опорах. Эта технология исключает проблемы с пучением и позволяет делать ростверковую конструкцию из стального швеллера, что сильно упрощает и ускоряет процесс устройства фундамента.

Гидроуровни

Они предназначены для нанесения точной горизонтальной разметки на объектах, которые находятся на некотором расстоянии друг от друга. Такие приборы являются оптимальными, когда осуществляется установка потолка, определяется высота будущего пола, возводится фундамент и производится ряд других строительных задач в одной плоскости.

Особенности конструкции

Гидроуровни выполнены в виде двух колб, которые объединены между собой гибкой прозрачной трубкой. На каждом из сосудов имеется шкала в сантиметрах. Для комфортности эксплуатации лучше отдавать предпочтение инструменту с наличием прямоугольных емкостей, чтобы они плотно прилегали к поверхности. Помимо этого оптимально также выбирать уровень с трубкой крупного диаметра (6-8 мм), благодаря чему жидкость будет быстрее перетекать по ней.

Перед использованием прибор требуется наполнить водой, которая должна занять около 2/3 объема емкости. Кроме этого необходимо не допускать возникновения пузырей воздуха внутри трубки, а также исключать ее перегиба, чтобы жидкость легко проходила по ней. После заливания в систему воды нужно совместить сосуды друг с другом и чтобы в каждой из ампул ее было одинаковое количество. В таком виде прибор готов к применению по прямому назначению. Протяженность гидроуровня может достигать от 5 до 25 м.

Преимущества и недостатки гидроуровней

К достоинствам этих приборов, из-за которых им нередко отдается предпочтение, относятся следующие качества:

Доступная стоимость.
Для использования гидроуровня не нужно обладать особыми навыками.
Имеют охват крупной площади.
Инструментам не страшны падения и удары.
Они не нуждаются в калибровке.

Их же недостатки являются следующими:

Для применения гидроуровня в большинстве случаев нужен помощник.
Недостаточно комфортно заполнять прибор водой, из-за чего часто не получается исключить образование пузырьков воздуха и приходится выполнять процедуру повторно несколько раз.
Возможность использовать исключительно в горизонтальной плоскости.
Они предназначены для применения лишь при плюсовой температуре, поскольку в мороз происходит замерзание присутствующей в сосудах воды.

С учетом всех вышеуказанных качеств отдавать предпочтение гидроуровню следует лишь в особых случаях, поскольку в отличие от пузырьковых моделей его сфера использования значительно более ограничена, особенно если прибор приобретается домой для простых задач.

Как откалибровать прибор и зачем это нужно

Мало кто знает о том, что еще на этапе покупки пузырьковых уровней необходимо проводить проверку на точность их функционирования. Возможно вы пользуетесь уровнем длительное время, и при этом даже не догадывались, что выполняемые им измерения проводятся с погрешностями. Если это так, то пришло время не только проверить свой инструмент, но еще исправить его. Для начала стоит отметить, что калибровка пузырькового уровня — это процедура, посредством которой измерительная часть инструмента приводится к идеальному состоянию.

Калибровке поддаются не только уровни, которые имеют специальную систему регулировки в виде винтов, но и устройства, не имеющие такого механизма. Для начала рассмотрим процедуру калибровки уровня, который имеет систему настройки. Инструкция по калибровке имеет следующий вид:

Наполнить ванну водой, и взяв лист пенопласта, погрузить его в воду так, чтобы он был на плаву, и при этом не касался стенок ванной
Расположить на поверхности пенопласта уровень, и осуществляя вращения винтов, привести расположения пузырька к состоянию, пока он не будет находиться точно по центру между рисками
Развернуть уровень по вертикали на 180 градусов, и произвести повторную регулировку при необходимости

Калибровка уровня пузырькового типа длится до момента, пока пузырек на приборе не будет находиться точно в центре колбы при расположении уровня в разных горизонтальных направлениях. В этом и заключается суть настройки или калибрования.

Если уровень не имеет регулировочных винтов, то его также можно отрегулировать. Делается это при помощи применения эталонного прибора. Без прибора, который имеет точную калибровку, отрегулировать неисправный прибор можно, но понадобится много времени. Принцип калибровки уровня без регулировочных винтов следующий:

Если используется вспомогательный уровень, который не нуждается в калибровке, тогда необходимо расположить оба прибора рядом друг с другом на ровной и прочной поверхности
Когда на эталонном приборе пузырек будет находиться точно по центру, следует воспользоваться молотком и пробоем. Чтобы эталонный уровень выровнять, можно воспользоваться листами бумаги, которые подкладывают под необходимую сторону
Используя пробой и молоток, следует осуществлять удары по пластиковой части колбы уровня, который нуждается в настройке. Удары нужно наносить по противоположной стороне смещения пузырька. При этом учитывайте, что ударять по стеклянной колбе запрещено

Аналогично процедура повторяется при разворачивании уровней на 180 градусов. Если эталонного уровня нет, тогда определить, куда нужно наносить удары можно при помощи ванной, наполненной водой, и листа пенопласта. Если нужно откалибровать колбу, отвечающую за вертикальную плоскость, то здесь намного проще. Для этого удаляется заглушка, чтобы обеспечить доступ к колбе, и прислонив неисправный прибор к эталонному уровню, произвести настройку.

Более подробно о том, как откалибровать уровень своими руками, представлено на видео.

https://youtube.com/watch?v=wh4uOuPBz3U%3F

Как работать с измерителем

Перед тем, как начинать пользоваться пузырьковым уровнем с тремя пузырьками или другим изделием, стоит взять его в руки и внимательно осмотреть. Освободив приспособление от упаковки, можно заметить, что его грани отличаются по цвету и структуре. У каждого уровня есть так называемая рабочая сторона: металл на ней выглядит несколько грубым, словно после резки дисковой пилой.

У недорогих приспособлений одна рабочая сторона. Именно ею нужно прикладывать уровень к проверяемой поверхности. При использовании другой грани корпуса, скорее всего, ничего страшного не произойдет. Однако при этом погрешность измерения будет больше. Для точных работ это играет значимую роль.

Совет! Перед тем, как прикладывать уровень, желательно очистить проверяемую поверхность от мусора.

Контроль горизонтали

Для простоты понимания подойдет процесс навешивания книжной полки. Сначала делают разметку. Отмечается отверстие для первого бокового крепления. Затем к точке сверления прикладывается край уровня. Сохраняя его положение, перемещают второй конец корпуса. Как только пузырек воздуха в колбе контроля горизонтали разместится между внутренними краевыми или установится точно на центральной метке — можно проводить линию разметки. Это значит, что уровень правильно отстрелился, как говорят профессиональные строители.

Контроль можно проводить в нескольких направлениях

К примеру, при установке подоконника важно сделать его выравнивание вдоль и поперек. Для этого уровень можно размещать соответственно нужному направлению контроля

Пузырек в колбе покажет, как необходимо наклонить подоконник или повернуть его вдоль оси.

Контроль вертикали

При помощи уровня легко проверить качество штукатурки. Приложив приспособление рабочей стороной к стене, следует посмотреть на положение пузырька в вертикальной колбе. Если он уходит к штукатурке, значит, сверху нужно сделать слой отделки толще, и наоборот.

Контроль наклона

При помощи приспособления с тремя пузырьками можно не только выставить уровень по горизонтали или вертикали, но и проверить наклон поверхности. Обычная, недорогая модель с жестко закрепленными колбами позволит измерить только угол 45 градусов. Изделия с поворотным блоком предлагают контролировать произвольный показатель наклона.

Пользоваться уровнем для таких целей несложно. Поворотная колба устанавливается на нужный показатель угла контроля. На ней обязательно есть градуированная шкала, а повороты блока фиксируются защелкой с определенным шагом. Прибор прикладывается к контролируемой поверхности, и по положению пузырька в колбе изучается правильность ее наклона.

Чего нельзя делать

Стоит помнить, что уровень прикладывается только рабочей стороной к проверяемой поверхности. То есть, всегда длинной гранью. Если прикладывать его боком, получить верные данные о горизонте невозможно. Фактически, в этом случае контролируется несуществующая поверхность. У приспособления нет пузырьков, которые могут правильно показать ее расположение.

Лучшие пузырьковые уровни Стенли

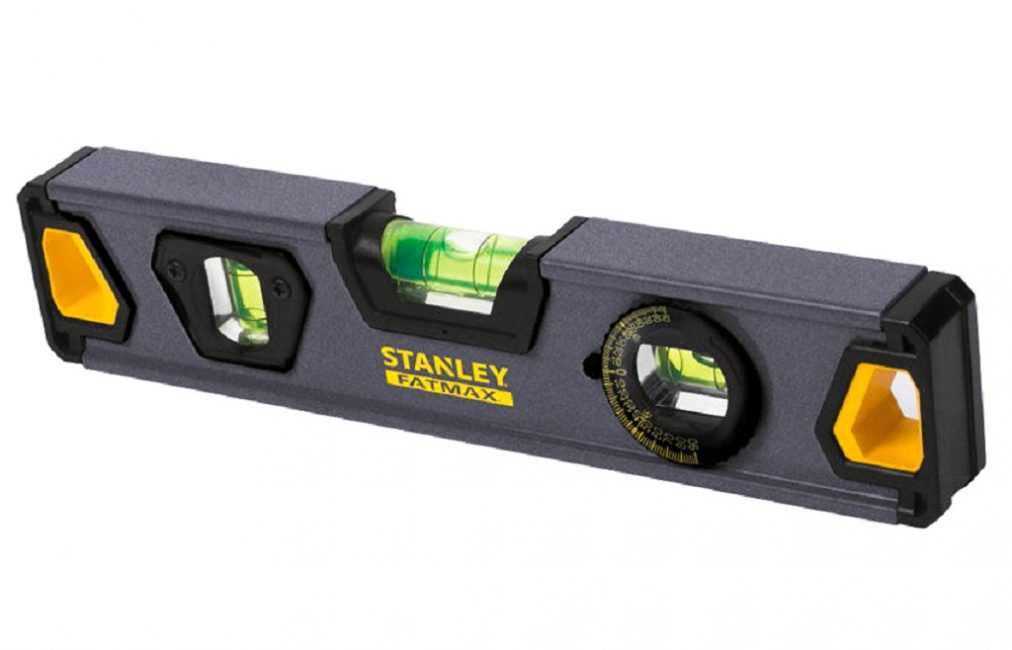

Stanley Torpedo FatMax Pro Box XTHT0-42495

Stanley Torpedo FatMax Pro Box XTHT0-424

Stanley Torpedo FatMax Pro Box XTHT0-42495

Пузырьковый уровень малого размера. В корпусе из экстрадированного алюминия на двадцать три сантиметра расположена одна горизонтальная капсула и две вертикальных. Правая емкость имеет поворотный механизм на 360 градусов.

Снаружи корпус отлит прорезиненными заглушками, которые не оставляют следов при контакте с поверхностью. Точность измерения в обоих плоскостях составляет полмиллиметра.

Строительный уровень подходит для домашнего ремонта, установки окон, бытовой электроники или гарнитура, малогабаритных столярных работ.

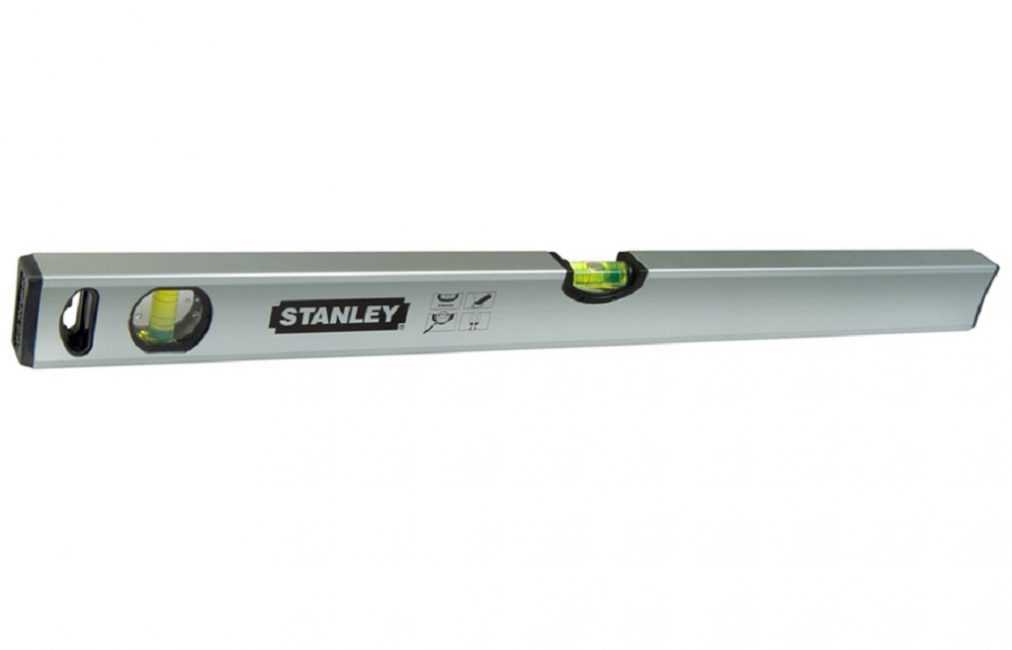

Stanley STHT1-43111-60

Средний ватерпас с магнитной подложкой из сплава редкоземельных металлов. При длине шестьдесят сантиметров включает два резервуара для определения наклона по горизонтали или вертикали с погрешностью в половину градуса.

Корпус облегчен, выполнен из алюминиевого профиля коробчатого сечения. Вокруг акриловых резервуаров и по торцам обработан резиновыми заглушками, защищающие от деформаций при ударах.

Уровень можно использовать в отделочных работах, производстве мебели, установке дверей или окон. Для металлических конструкций применим слабо, потому что в корпусе всего два небольших магнита, глубоко утопленных в корпусе.

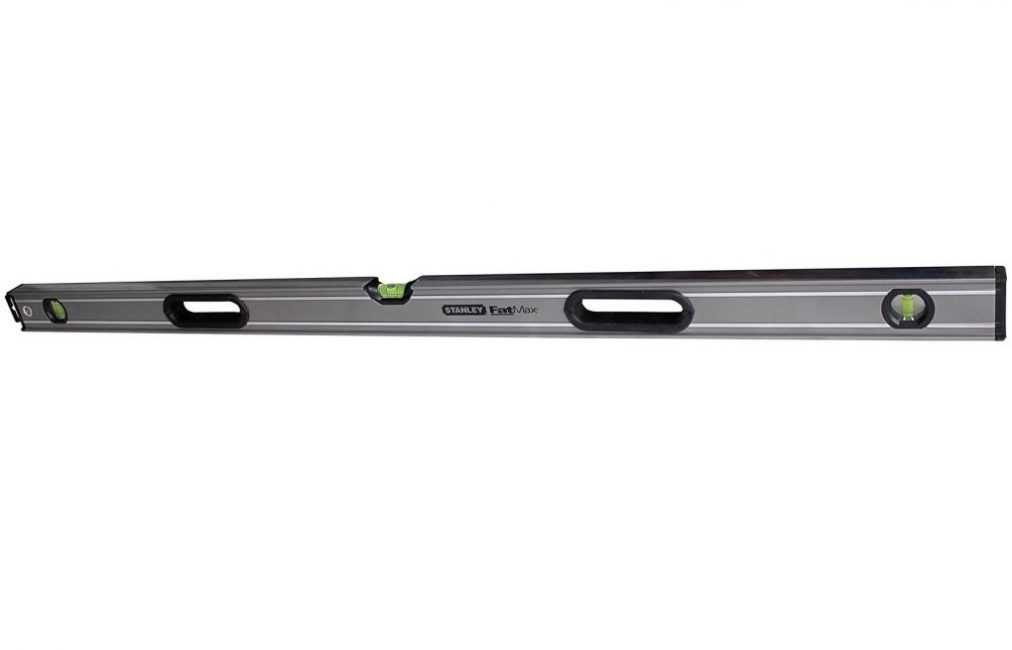

STANLEY FATMAX XL 0-43-681

Двухметровый строительный уровень с тремя измерительными капсулами в трех сплошных блоках из акрила. Центральный резервуар большего объема для точного измерения горизонтальных углов. Погрешность при измерении варьирует в пределах полмиллиметра на метр. Имеет сквозные прорези для ручного захвата, обработанные мягким герметизирующим материалом. Торцы обработаны литым защитным составом, увеличивающим износостойкость.

Инструмент можно использовать для плотнических работ, укладки напольного покрытия, ремонта помещений, облагораживания садового участка или ландшафтного дизайна, укладки брусчатки и дорожек. Магниты в корпусе отсутствуют, поэтому на металлических поверхностях использовать нецелесообразно.
