От чего возникает короткое замыкание и как с ним бороться

Причины короткого замыкания

Результатом короткого замыкания в новой электрической проводке может быть только ошибка при монтаже — либо механическое повреждение проводов при их прокладке и крепеже, либо неправильное их соединение в распределительной коробке. Избежать ошибочного соединения помогут провода, имеющие одинаковую расцветку изоляции жил, а также использование кабеля одного производителя.

В старой проводке главная причина возникновения КЗ — это разрушение изоляции проводов от старости или постоянной влажности (например, на кухне или в ванной). Здесь профилактика одна — своевременная замена устаревших проводов и кабелей.

Еще одна причина КЗ — неисправный бытовой электрический прибор. Такую неисправность в электропроводке найти проще всего — поочередно включаем все электроприборы в квартире и ждем «срабатывание» автомата в электрощитке. На котором отключился, тот наш «герой».

Строит учесть, что срабатывают на короткое замыкание только автоматические выключатели с электромагнитными расцепителями. Поэтому необходимо устанавливать автоматы защиты, которые имеют как тепловые расцепители (при перегрузке в сети), так и электромагнитный расцепитель (при КЗ). В продаже практически все автоматические выключатели имеют двойную защиту.

Высокий ток КЗ – это хорошо или плохо?

Как я показал на графике ранее, чем дальше место замыкания от источника питания, тем меньше будет ток короткого замыкания, поскольку сопротивление линии будет больше. Высокий ток КЗ обычно бывает в тех местах электросети, которые расположены наиболее близко к подстанции, а кабельные линии имеют большое сечение проводов.

В питающих сетях с напряжением 0,4 кВ относительно высокими считаются токи КЗ более 6кА, а токи КЗ выше 15 кА практически не встречаются. Итак, что мы имеем:

Минусы низкого тока КЗ

большое падение напряжения при достаточно мощной нагрузке;
как правило, низкое напряжение на электроприборах. При этом стабилизатор поможет не всегда;
нестабильность напряжения на электроприборах в зависимости от времени суток или времени года. По нормам на напряжение и его допуски я провёл расследование;
высокое (вплоть до бесконечности) время срабатывания автоматических выключателей при КЗ на землю (работает только тепловой расцепитель);
необходимость установки автоматических выключателей с характеристикой отключения “В” с целью более вероятного срабатывания электромагнитного расцепителя при КЗ. Этот спорный вопрос обсуждается в моей статье на Дзене Зачем ставить автоматы с характеристикой “В”;
обязательная установка УЗО – при этом, кроме своих “основных” обязанностей (отключение питания при высоком токе утечки, а также для защиты человека при прямом и косвенном прикосновении), УЗО выполняет функцию защиты от КЗ на землю (ПУЭ 1.7.59, 7.1.72).

Плюсы низкого тока КЗ

можно устанавливать дешевые автоматические выключатели с низкой номинальной наибольшей отключающей способностью (Icn = 4500 А);
сравнительно легко можно обеспечить селективность между вводным и нижестоящим автоматами. Но нужен расчет и измерение точного значения тока КЗ,
низкий пусковой ток электродвигателей и другой инерционной нагрузки. Статья Что такое пусковой ток, как его измерить и посчитать.

Минусы высокого тока КЗ

невозможность обеспечить селективность между вышестоящими и нижестоящими автоматами. Выход – установка рубильника либо селективного по времени автоматического выключателя;
необходимость установки АВ с высокой номинальной наибольшей отключающей способностью (Icn = 6000, 10000 А и т.д.). Отключающая способность должна быть выше, чем ток КЗ в начале защищаемого участка (ПУЭ п. 3.1.3);
большие негативные последствия при возникновении КЗ.

Плюсы высокого тока КЗ

легко гарантировать стабильное напряжение на нагрузке и вообще качество электроэнергии;
имеется перспектива подключения новых потребителей и увеличения нагрузки;
гарантированное отключение линии при КЗ.

Резюмируя плюсы и минусы, можно сказать, что значение тока КЗ – палка о двух концах. В бытовом секторе ток КЗ часто бывает низким, и его стараются увеличить, прокладывая новые линии с высоким сечением проводов и устанавливая новые трансформаторные подстанции. В серьезной энергетике наоборот, применяют методы по уменьшению тока КЗ.

Причины возникновения

Короткое замыкание обычно возникает там, где нарушается изоляция между проводами. В результате они соединяются, а ток направляется по другой цепи. Нарушение изоляции может возникнуть по причинам:

износа системы и старения изолирующих материалов;
резкого скачка напряжения;
механического нарушения целостности изоляции;
попадания молнии в электрическую сеть;
подключения к сети неисправного оборудования (КЗ возникает в приборе, что сказывается и на состоянии сети);
ошибки при монтаже оборудования.

Если обобщить все причины, то наиболее распространённым следует считать действия человека. На втором месте оказывается износ системы. Третье место занимает фактор стихийного бедствия, то есть молнии, землетрясения, наводнения и т. д.

Что такое короткое замыкание?

Это не предусмотренное конструкцией соединение двух точек электрической цепи с разными потенциалами.

Бывают:

Однофазные,
Двухфазные,
Трехфазноеые,
Межвитковые,
На металлический корпус.

Последствия короткого замыкания:

Сопровождаются большим выделением тепла, электромагнитным полем, расплавлением токоведущих частей, возгоранием, что приводит к пожарам, скачкам напряжения, нарушениям функциональности электрической цепи, системным авариям в энергосетях итд.

Думаю каждый из вас знает случай пожара, который произошел из за короткого замыкания электропроводки дома, квартиры. Частое явление.

Электрическая дуга также может возникнуть от короткого замыкания, как в моем случае. Кстати, как обещал, фото того самого электрощита, после аварии:

Темновато, но видно вроде.

Причины короткого замыкания:

Могут быть вызваны перегрузкой, разными неполадками, например: неисправность в выключателе или штепсельной розетке, непрочное соединение в осветительной коробке, механическое повреждение изоляции кабеля, неисправность бытовых приборов без системной защиты заземлением или занулением.

Неисправности и повреждения могут образоваться как из-за неосторожного обращения, так и при физическом износе элементов системы. Например если у выключателя сломалась пружинящая контактная пластина или образовалась трещина на крышке, его необходимо заменить

виды коротких замыканий , основные соотношения токов инапряжений

При трехфазном коротком замыкании токи и напряжения во всех трех фазах равны по величине не только в месте короткого замыкания, но и любой другой точке сети: ; .

При двухфазном коротком замыкании на здоровой фазе ток отсутствует, а в поврежденных фазах проходят токи, одинаковые по величине и противоположные по направлению: .

Напряжение между поврежденными фазами равно нулю, а фазные напряжения равны:

При двухфазном коротком замыкании на землю соотношения токов и напряжений имеют следующий вид: .

Для сетей с заземленной нейтралью этот вид короткого замыкания является более опасным по сравнению с двухфазным коротким замыканием из-за значительного уменьшения линейных напряжений в месте короткого замыкания.

При однофазном коротком замыкании соотношения токов и напряжений принимают следующий вид: . (Этот вид короткого замыкания справедлив только для сетей с заземленной нейтралью, также как и двухфазное короткое замыкание на землю.)

В электрических машинах возможны межвитковые короткие замыкания (замыкание витков обмотокротораилистатора, либо витков обмоток трансформаторов), а также замыкание обмотки на металлический корпус машины.

Короткое замыкание в любом из элементов СЭС может нарушить ее функционирование — у некоторых потребителей может упасть питающее напряжение, что приводит к повреждению оборудования; в трехфазных сетях при коротких замыканиях возникает несимметрия напряжений, нарушающая ее нормальное электроснабжение. В системообразующих сетях короткое замыкание способно вызвать тяжелые системные аварии .

Основные причины возникновения коротких замыканий

Старение и, вследствие этого, пробой изоляции.
Набросы на провода линий электропередачи ( ЛЭП ).
Обрывы проводов ЛЭП с падением на землю.
Механические повреждения изоляции кабельных ЛЭП при земляных работах.
Удары молнии в ЛЭП.

Чаще всего КЗ происходит через переходное сопротивление (через сопротивление электрической. дуги, возникающей в месте повреждения изоляции). Иногда возникают металлические КЗ без переходного сопротивления.

Таблица 1

Вероятность возникновения повреждений вэлектрических сетях

Вид КЗ/повреждения	Вероятность возникновения
Трехфазное — К(3)	1–7 %
Двухфазное — К(2)	2–13 %
Двухфазное на землю — К(1.1)	5–20 %
Однофазное — К(1)	60–92 %
Однофазное замыкание на землю — З(1)	60–92 %

Другие ненормальные режимы работы

В сетях, не имеющих непосредственного заземления нейтрали (изолированная, компенсированная или резистивно заземленная нейтраль) могут возникать только трехфазные и двухфазные короткие замыкания.

В упомянутых выше сетях (без заземления нейтрали) при электрическом контакте любой из трех фаз с землей возникают однофазные замыкания на землю (ОЗЗ), которые относятся к ненормальным режимам работы (не являются короткими), так как в режиме работы сети при однофазном замыкании на землю сеть (в классическом случае) не отключается устройствами релейной защиты и продолжает работать. В этом случае напряжения на здоровых фазах возрастают до линейных значений. Допустимые значения емкостных токов при однофазном замыкании на землю для сетей с различными классами напряжений приведены в таблице 2.

Таблица 2

Допустимые значения емкостного тока при однофазном замыкании на землю

Класс напряжения, кВ	Допустимое значение емкостного ток, А
3–6	30
10	20
15–20	15
35	10
Генераторные цепи	5
ЛЭП на ж/б опорах	10

Именно этот режим работы в настоящее время вызывает живой интерес, так как на данный момент еще никому не удалось создать универсальную селективную защиту от однофазных замыканий на землю, поэтому актуальность и перспективность создания такой защиты не вызывает сомнений.

Кроме всего вышеперечисленного следует выделить режим перегрузки как одну из разновидностей ненормальных режимов работы. К ним относятся: перегрузка оборудования при превышении номинального значения тока, перегрузка оборудования при превышении номинального значения напряжения. При превышении номинального значения тока возникает повышенный износ изоляции, что приводит к ее повреждению. При превышении напряжения выше номинального значения уменьшается срок службы электрооборудования и увеличивается вероятность возникновения аварий.

В заключение приведем таблицу с режимами работ нейтралей СЭС и видами замыканий, которые могут возникнуть в каждом конкретном случае.

Таблица 3

Виды замыканий всистемах электроснабжения

Вид замыкания или повреждения
Трехфазное — К(3)	+	+
Двухфазное — К(2)	+	+
Двухфазное на землю — К(1.1)	+
Однофазное — К(1)	+
Однофазное замыкание на землю — З(1)	+

Что такое греющий кабель?

Система кабельного обогрева как жилых, так и нежилых помещений получает все большее распространение. Целью применения греющего кабеля является сохранение необходимого температурного режима. Кабель, который преобразует электрическую энергию в тепловую, называется греющим. Кабельная система обогрева помогает сделать жизнь более комфортной.

Греющий кабель – принцип работы и применение

Современный греющий кабель функционирует как любой электронагревательный прибор. Чем выше сопротивление материала прохождению электрического тока, тем больше тепловой энергии выделяется на нагревательном элементе. Устройство подсоединяется к электрической сети, имеющей напряжение 220 В, и при прохождении электричества через него выделяет тепло. Применение греющего кабеля может быть в таких областях:

подогрев пола, стен и потолков;
поддержание температурного режима для твердеющего бетона становится особенно актуальным в холодных погодных условиях;
устранение обледенения кровли, водосточных труб и лестниц;
обогревание зеркал для устранения конденсата;
обогрев почвы широко применяется в теплицах;
предотвращение промерзания водосточных и канализационных труб;
поддержка нужной температуры жидкости и воды, и так далее.

Какие бывают виды

Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.

Будет интересно Что такое статическое электричество и как от него избавиться

Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.

Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.

Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.

Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение

Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток

Возгорание розетки

Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.

Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.

Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.

Защита блока питания от короткого замыкания.

Меры, исключающие короткое замыкание

Еще на заре развития электротехники появились плавкие предохранители. Принцип действия подобной защиты очень прост: под влиянием теплового действия тока предохранитель разрушается, тем самым размыкая цепь. Предохранители наиболее часто используются в бытовых электросетях и бытовых электроприборах, электрическом оборудовании транспортных средств и промышленном электрооборудовании до 1000 В. Встречаются они и в цепях с высоковольтным оборудованием.

Вот такие предохранители используются в цепях с малыми токами

вот такие плавкие предохранители вы можете увидеть в автомобилях

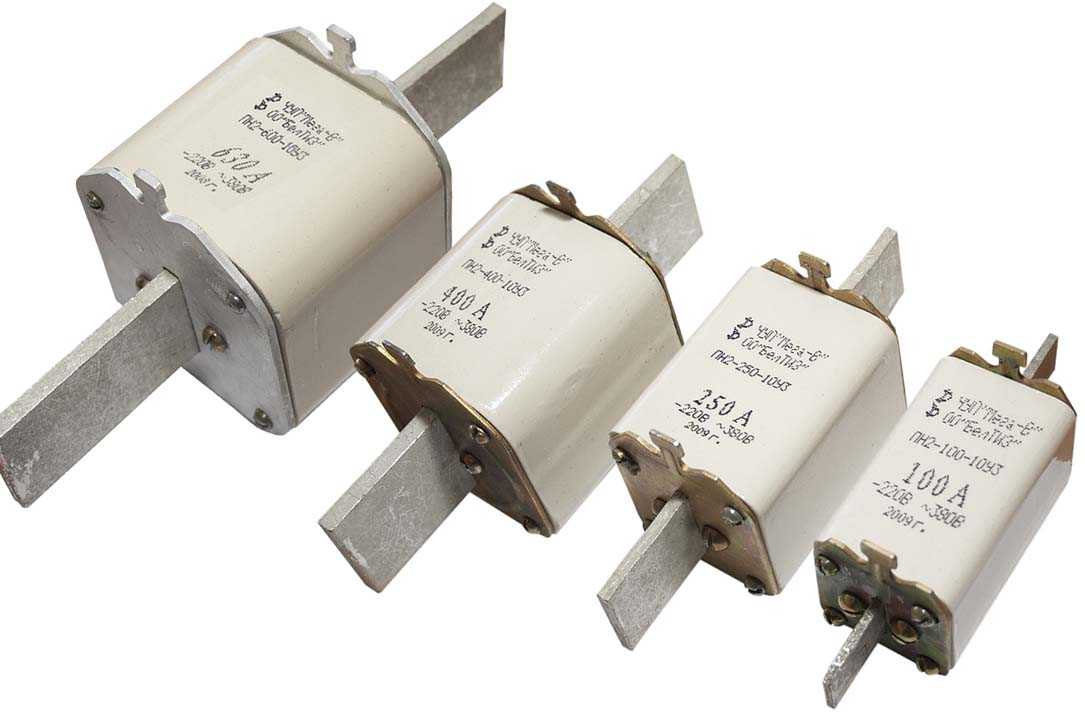

А вот эти большие предохранители используются в промышленности, и они уже рассчитаны на очень большие значения токов

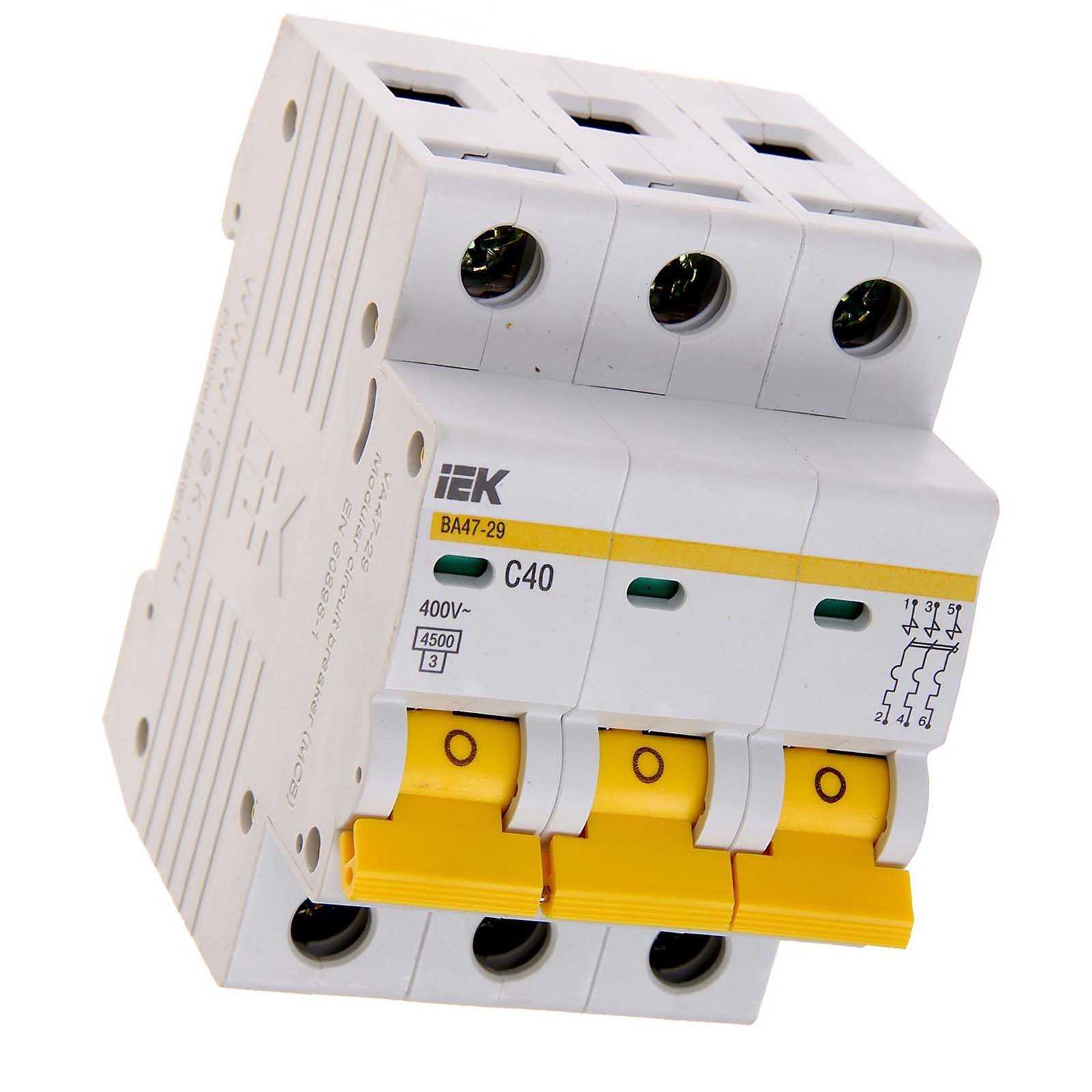

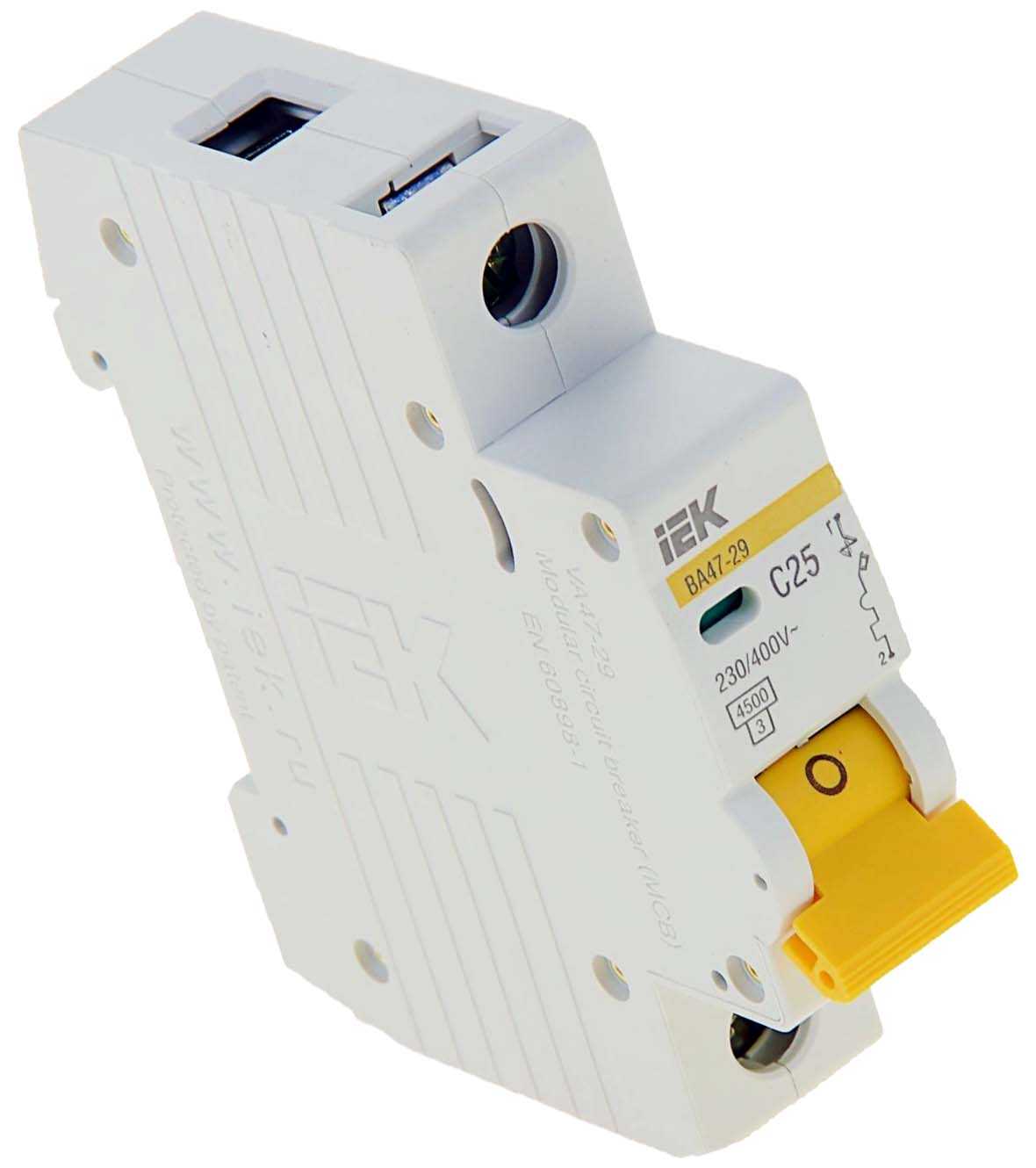

Более сложную конструкцию имеют автоматические выключатели, оснащенные электромагнитными и/или тепловыми датчиками. Ниже на фото однофазный автоматический выключатель, а справа — трехфазный

Их принцип действия основан на размыкании цепи при превышении допустимых значений силы тока.

В быту мы чаще всего сталкиваемся со следующими устройствами защиты электросети:

Плавкие предохранители (применяются в том числе в бытовых электроприборах).
Автоматические выключатели.
Стабилизаторы напряжения.
Устройства дифференциального тока.

Все вышеперечисленное защитное оборудование относится к устройствам вторичной защиты, действующим по инерционному принципу. На вводе бытовых электросетей наиболее часто устанавливаются автоматические защитные устройства, действующие по адаптивному принципу. Такие устройства можно увидеть возле счетчиков электроэнергии квартир, коттеджей, офисов.

В высоковольтных сетях защита чаще обеспечивается:

Устройствами релейной защиты и другим отключающим оборудованием.
Понижающими трансформаторами.
Распараллеливанием цепей.
Токоограничивающими реакторами.

Большинства коротких замыканий можно избежать, если устранить основные причины их возникновения: своевременно ремонтировать или заменять изношенное оборудование, исключить вредные воздействия человека. Не допускать неправильных действий при монтажных и ремонтных работах, соблюдать СНИПы и правила техники безопасности.

Виды коротких замыканий

В цепи постоянного тока

В этом случае КЗ бывает, как правило, между напряжением питания, которое чаще всего обозначается как «+», и общим проводом схемы, который соединяют с «-«. Последствия такого КЗ зависят от мощности источника питания постоянного тока. Если в автомобиле голый плюсовой провод заденет корпус автомобиля, который соединяется с «минусом» аккумулятора, то провода начнут плавится и гореть как спички, при условии если не сработает предохранитель, либо вместо него уже стоит «жучок» — самопальный предохранитель. Ниже на фото вы можете увидеть результат такого КЗ.

В цепи переменного тока

Трехфазное замыкание

Это когда три фазных провода коротнули между собой.

Трехфазное на землю

Здесь все три фазы соединены между собой, да еще и замкнуты на землю

Двухфазное

В этом случае любые две фазы замкнуты между собой

Двухфазное на землю

Любые две фазы замкнуты между собой, да еще и замкнуты на землю

Однофазное на землю

Однофазное на ноль

Эти две ситуации чаще всего бывают в ваших квартирах и домах, так как к простым потребителям идет два провода: фаза и ноль.

В трехфазных сетях наиболее часто происходит однофазное замыкание на землю — 60-70% всех коротких замыканий. Двухфазные КЗ составляют 20-25%. Двойное замыкание фаз на землю происходит в электросетях с изолированной нейтралью и составляет 10-15% всех случаев. До 3-5% занимают трехфазные КЗ, при которых происходит нарушение изоляции между всеми тремя фазами.

В электрических двигателях короткое замыкание чаще всего возникает между обмотками двигателя и его корпусом.

Аварийные режимы работы электросети

Каждый из нас сталкивался со случаем, когда, например, лампочка начинает «моргать» или становится слишком тусклой (слишком яркой). Многие ничего не предпринимают и надеются на то, что «болячка» сама вылечится. Для обзора отклонения работы электрической сети от нормального состояния будет использовано понятие номинального значения тока (напряжения). Номинальное значение тока (напряжения) – это его значение при нормальном (безаварийном) режиме работе электрической сети. Рассмотрим возможные варианты аварийной работы сети.

Короткое замыкание

Это явление наблюдается, когда ток достигает значений, превышающих номинальное, в 10 и более раз за короткий промежуток времени (секунды, доли секунды). При этом тепло, выделяемое при прохождении тока через проводник, достигает значений, превышающих нормальное, в 100 и более раз. Короткое замыкание является следствием замыкания фазного и нулевого проводников в однофазной цепи (фазного и фазного/нулевого проводников – в трёхфазной цепи). Последствия этого замыкания в лучшем случае – это разрыв цепи вследствие разрушения электропроводки, выход из строя электроприборов, а в худшем – пожар. Внешним признаком короткого замыкания может быть очень яркая вспышка света лампы накаливания. В этом случае необходимо обесточить возможный участок замыкания (в квартире или коттедже – основной автомат в электрощите).

Перегрузка сети

Причиной перегрузки является неспособность электроцепи или её участка (проводка, включатели, розетки и пр.) нормально (без перегрева, разрушения и т.д.) работать вследствие прохождения через них тока, превышающего допустимые значения для данной электроцепи (её участка). Следствием перегрузки являются: нагревание проводников (розеток, выключателей и пр.) до горячего состояния (небольшой нагрев обычно допускается), запах горелой проводки, оплавление, разрыв цепи, огонь. При перегрузке цепи необходимо отключить лишние электроприборы, либо обесточить всю сеть. Для того, чтобы сеть не перегружалась, необходимо подключать к сети те приборы, на которые она рассчитана.

Скачок тока

Наблюдается, когда значение тока на короткий промежуток времени (доли секунды) превышает своё номинальное значение в 3-5 раз. Может быть следствием коммутации электроприборов (носит кратковременный характер). Многие из нас, наверное, были в ситуации, когда при включении света (светильника с лампой накаливания) лампа перегорала. Это происходит в результате того, что через нить накаливания прошёл ток, превышающий значение номинального. Явление естественное. Если постоянно происходит, например, перегорание лампы, то стоит подумать о замене её на другой тип ламп, либо установить специальные приборы защиты.

Слабый ток

Частой причиной этому может быть частичный разрыв цепи, замыкание на корпус. При этом в цепи появляется дополнительное сопротивление, ограничивающее ток. Показателем этому может быть слабое свечение лампы накаливания. В таком случае необходимо провести диагностику электросети и выполнить ремонт.

Скачок напряжения

Может быть следствием, например, удара молнии. При этом значения напряжения будут превышать номинальное в десятки, сотни и даже тысячи раз. Следствием такого скачка может быть выход из строя электроприборов, подключенных к сети. Защитить электросеть от скачков напряжения можно установкой специальных устройств.

Низкое напряжение

Может быть следствием частичного разрыва электроцепи. Также может быть следствием коммутации электроприборов (носит кратковременный характер). Длительная эксплуатация электроприборов с таким напряжением может быть причиной выхода их из строя. В случае, если диагностика сети выявила, что причина во внешнем источнике (то есть к электрощиту уже подходит низкое напряжение), то можно решить проблему установкой специальных устройств.

Важно! Стоит помнить, что многие электроприборы если и допускают работу с неноминальными значениями напряжения (см. характеристики приборов), то кратковременную

Поэтому в случае возникновения аварийного режима необходимо обесточить сеть для того, чтобы избежать дорогостоящего ремонта или замены не только проводки, розеток и пр., но и бытовых электроприборов. В некоторых случаях можно избежать более тяжёлых последствий всего лишь вовремя отключив электроприбор (нагрузку) от сети, так как именно наличие включенного прибора в электроцепи вызывает увеличение тока и, как следствие, более быстрое разрушение (выгорание) электропроводки и пр.
