Как снять патрон с шуруповерта? пошаговые инструкции

Замена режущего инструмента

«Хвостик» сверла шуруповерта закрепляется в патроне. Он бывает разных размеров, как и насадки. При неверной установке режущего инструмента шуруповерт может нанести урон рабочему процессу и вред здоровью. Например, по причине «неправильного» сверла могут получиться отверстия разного размера с поврежденной поверхностью. Острый элемент при «вылете» из патрона станет причиной серьезной травмы.

Большинство современных шуруповертов обладает кулачковыми патронами. Они состоят из корпуса цилиндрической формы, а также гильзы и кулачков. Когда гильза вращается по часовой стрелке, то кулачки одновременно прижимают сверло.

Процесс его замены несложный, но имеет ряд индивидуальных особенностей. Весь процесс можно описать следующим образом:

• необходимо подобрать необходимую насадку (биту) для сверла;
• затем нужно взять режущий инструмент и установить его в центр патрона (между раскрытыми «кулачками»);
• после этого его следует закрепить, поворачивая гильзу по часовому ходу (при патроне ключевого типа ключ устанавливают в углубление);
• крутим гильзу до закрепления насадки.

Поменять сверло несложно, но прежде необходимо вытащить предыдущее. Бывают следующие варианты развития ситуации:

• стандартное изъятие сверла (патрон не имеет повреждений);
• вытаскивание сверла при отсутствии ключа;
• извлечение застрявшего режущего элемента.

При исправной работе шуруповерта проблем при замене его рабочего инструмента возникнуть не должно – операция элементарная. Для этого нужно взять ключ, который предназначен для ослабления патрона, и вставить его в углубление. Крутим против часовой стрелки. Раскручивание осуществляется за счет специальных зубчиков, которые имеются на предметах. Также существует еще один вариант изъятия сверла. Для этого включаем на шуруповерте режим обратного вращения, держим внешний корпус патрона и жмем на кнопку «пуск». Таким образом, сверло легко освободится.

При отсутствии специального ключа сверло можно извлечь с помощью крестовой отвертки или гвоздя. Его необходимо вставить в углубление на патроне и зафиксировать его половину. Противоположную часть патрона крутим рукой. Однако если подобное раскручивание не приносит результата, то берем газовый ключ или тиски – эти инструменты помогут усилить проворачивание патрона. Если предыдущие варианты по вытаскиванию сверла потерпели фиаско, то тогда следует прибегнуть к «тяжелой артиллерии». В некоторых случаях достать сверло затрудняют его внешние повреждения. В сложившейся ситуации необходимо расслабить «кулачки» с помощью газовых ключей и тисков. Полностью зажимаем патрон ключами и производим вращение (откручивание).

В этом процессе приветствуется одновременное использование и ключа, и тисков. Также можно взять молоток и наносить им легкие удары по патрону – вибрация от ударов способствует расслаблению.

Радикальным вариантом при самой безнадежной ситуации станет скручивание патрона с шуруповерта. Для этого необходимо сжать его в тисках и с силой выбить режущий инструмент с внутренней стороны с помощью пробойника. Естественно, после подобной процедуры шуруповерт следует отнести в ремонт. Подводя итоги, стоит заметить, что процедура вставки сверла в шуруповерт довольно простая и с ней сможет справиться даже тот, кто ни разу этого не делал. Главное в этом процессе – следовать рекомендациям.

О том, как вставить сверло в шуруповерт, смотрите в следующем видео.

Правила пользования

Ответ на вопрос, как использовать шуруповерт, достаточно прост, главное, тщательно соблюдать инструкции по эксплуатации, особенно на первых этапах освоения нового инструмента.

Аккумулятор

Аккумулятор необходимо постоянно хранить в защитном кейсе. Лучше всего убирать подальше зарядку, металлические предметы, чтобы избежать замыкания противоположных контактов и выхода его из строя.

Аккумулятор вставляется просто — достаточно установить его в соответствующий паз в нижней части ручки шуруповерта и ввести до щелчка. Чтобы вытащить — одновременно зажать кнопки по обеим сторонам аккумулятора и извлечь его.

Как закрепить биту или сверло

Необходимо поместить заднюю часть насадки посередине между кулачков, зажимающих ее. После этого зажать одной рукой гильзу шуруповерта, а второй включить его, это затянет кулачки, и закрепить биту или сверло внутри.

Чтобы достать биту — механизм аналогичен, только при этом следует переключить шуруповерт в режим обратного вращения и изъять насадку.

Режим сверления

В зависимости от того, какой крепеж используется и в какой материал он вкручивается, варьируется сила, которую прикладывает шуруповерт к головке крепежа. Сверху расположен переключатель с разными цифрами, которые означают силу в Ньютонах.

Для начинающих может быть сложно сразу же подобрать правильный режим, к примеру:

• для закручивания шурупа в дерево хватит 6-8 Н
• для толстых шурупов для металла не менее 12 Н

Вкручивание и выкручивание крепежа

Изначально инструмент находится в нейтральном положении. Переключатель режимов располагается обычно около кнопки включения.

Переключатель может выглядеть по-разному, но принцип у него один — он может включать реверс (вращение в обратную сторону), нейтраль и вращение по часовой стрелке.

Он должен располагаться перпендикулярно плоскости материала, с которым производится работа. Для закручивания саморезов следует прикладывать небольшое усилие, чтобы устройство могло войти в материал. При использовании его вместо электроотвертки лучше, наоборот, делать все аккуратно без сильного нажима, чтобы избежать ненужных поломок.

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

• зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
• быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Как работает зарядное устройство и его схема

Зарядное устройство для шуруповерта представляет собой блок с микросхемой, сетевым проводом и выводными контактами. Принцип работы зарядного шуруповерта заключается в следующем:

• Посредством сетевого провода подается напряжение на блок
• В блоке происходит преобразование переменного напряжения в постоянное. Достигается за счет использования выпрямительного моста
• Кроме преобразования напряжения, происходит также его понижение до соответствующего уровня в 9 — 24В. Реализуется за счет трансформатора или инвертора
• Способность восполнения заряда АКБ зарядным устройством основывается на величине выходной силы тока
• Именно от величины тока зависит не только возможность восполнения заряда батареи, но и продолжительность зарядки

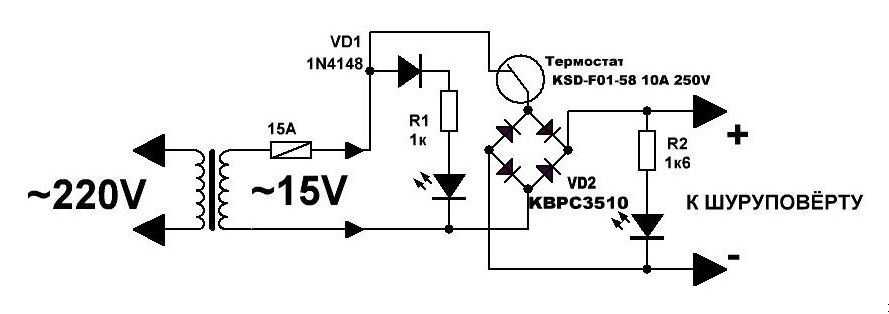

Схема работы зарядки показана на фото ниже.

Имея представление о том, как работает зарядное устройство на шуруповерте, не составит труда отремонтировать его.

Совет 1: Как выбрать шуруповерт

плюс совмещается с плюсом, а минус – с минусом.

Светящийся красный диод на панели устройства показывает что процесс зарядки идет. Длится эта процедура от 3 до 5 часов.

Аккумуляторная батарея имеет защиту от перезарядки, поэтому ее можно оставлять в устройстве и на большее время, но не более чем на 24 часа.

В процессе подзарядки батарея и само устройство могут нагреваться, что не является показателем неисправности.

В комплекте с шуруповертом идут несколько видов бит с разной формой рабочей кромки.

Биты с прямой кромкой предназначены для работы с крепежом, имеющим одну прорезь (шлиц). В зависимости от ее длины и глубины выбирается подходящая бита.

Аналогично подбирается и форма крестообразной биты – здесь учитывается ширина прорези и размеры самой шляпки крепежа. Для надежной работы кромка биты должна плотно входить в шлицы, иначе есть вероятность «слизывания» граней шлицев.

Для крепления биты в патрон применяется специальная насадка с намагниченным держателем, который не дает конструкции распадаться и надежно удерживает биту в самых разных положениях.

Чтобы закрепить насадку с битой нужно отвернуть подвижную часть патрона.

Вставить насадку и завернуть патрон до упора.

Бывают и очень удобные двусторонние биты, которые можно закреплять в патроне без насадки.

Дрель имеет регулирующее кольцо для установки крутящего момента, на котором нанесены его значения.

Это нужно для того, чтобы выставить наиболее подходящее значение при работе с материалами, имеющими различную твердость.

Например, для закручивания саморезов в гипсокартон (при небольшом усилии) подойдет диапазон значений 2-4, а для твердого дерева крутящий момент можно выставить на максимальную цифру на кольце.

Такая регулировка помогает избежать быстрого повреждения шлицев крепежа.

Во время работы можно менять частоту оборотов, увеличивая или уменьшая силу надавливания на курок инструмента.

Это позволяет вовремя остановить работу инструмента при полном закручивании самореза или винта.

В конструкции дрели — шуруповерта имеется переключатель толкательного типа с помощью которого можно менять направление оборотов патрона для закручивания или выкручивания крепежа.

С обеих сторон инструмента возле этого переключателя есть обозначение направления.

Нажав на переключатель, можно выполнить реверс.

Нужно помнить, что менять направление оборотов можно только при полной остановке электродвигателя.

В среднем положении переключатель блокирует работу инструмента. Такая блокировка используется на время замены бит или сверл.

При необходимости патрон дрели-шуруповерта можно заменить. Надо иметь в виду, что он фиксируется винтом с левой резьбой и значит откручивать его нужно по часовой стрелке.

Доступ к этому винту можно получить через фронтальную часть патрона.

В инструментальный комплект также входит набор сверл разного диаметра. Все они предназначены для работы в относительно мягких материалах.

Зажимаются сверла в патроне аналогично насадке с битой.(см. фото выше)

Для ухода за инструментом достаточно протереть его корпус влажной тканью и затем высушить, нельзя использовать бытовую химию и растворители.

Не допускается заморозка аккумуляторной батареи.

А теперь несколько советов при работе инструментом:

перед началом работ следует убедиться в исправности всех частей инструмента;

после длительного перерыва в работе аккумуляторная батарея все равно разряжается, в этом случае следует подзарядить ее;

необходимо убедиться, что в местах сверления не проходит электрический кабель и не заложены трубы водо- и газопровода;

при работе инструмента необходимо избегать частого торможения электродвигателя, это может вывести из строя аккумуляторную батарею;

внимательно отнеситесь к проверке полярности при подключении к зарядному устройству;

первая зарядка аккумуляторной батареи может длиться до 12 часов;

избегайте попадания влаги на корпус инструмента;

Если у Вас остались вопросы, то взгляните на ниже.

Почему выпадает сверло

К основным причинам выпадения режущего элемента из шуруповерта относят недостаточную, неправильную затяжку патрона, чрезмерное загрязнение зажимных кулачков грязью или пылью, а также их естественное изнашивание. При нагрузке крепление ослабляется, насадка начинает сильно колебаться, нередко выпадает. В последнем случае потребуется замена старого держателя оснастки на новый.

В ключевом патроне затягивать сверло нужно ключом равномерно в каждом из 3 пазов, иначе держатель будет постепенно раскручиваться, что и приведет к выпадению режущего элемента. Если не получается хорошо затянуть, то патрон рекомендуют смазать специальной жидкостью.

Устройство и принцип работы

Шуруповерт можно применять в разных сферах деятельности и для различных действий, например, в быту, при строительстве, сборке и разборке мебели, в разных мастерских и там, где используется много креплений. Им можно сверлить, делать резьбу, закручивать и откручивать крепежи. Давайте ознакомимся с устройством и принципом действия такого механизма.

Все шуруповерты подразделяются на три вида:

• работающие от обычной сети и называющиеся сетевыми;
• работающие от заряженной батареи и носящие название аккумуляторные;
• работающие как от сети, так и от батареи – комбинированный вариант.

Все шуруповерты очень похожи как по внешнему, так и внутреннему строению. Они состоят из таких элементов, как:

• корпус;
• патрон;
• кнопка включения;
• переключатель вращения;
• регулятор скорости;
• кнопка блокировки включения;
• регулятор силы затяжки.

Корпус электроинструмента состоит из двух частей и может быть выполнен из пластика или сплава различных металлов, но такое встречается гораздо реже.

Внутри него находятся:

• электродвигатель;
• плата;
• конденсатор;
• редуктор;
• муфта.

Принцип работы всех шуруповертов схож между собой – электродвигатель приводится во вращательное движение с помощью потребляемой электроэнергии, которая передает усилие с помощью редуктора и вала от мотора к имеющейся насадке, установленной в патроне, а насадка уже производит процесс сверления, вкручивания или выкручивания крепежей. У сетевых шуруповертов двигатель использует переменное напряжение сети 200 В, а в аккумуляторных – постоянное напряжение от 3,5 В до 36 В.

Смена насадки при патроне быстрозажимного типа:

• для начала надо подобрать сверло под те работы, которые вы планируете выполнять, или биту, учитывая размеры шляпки, тип прорези;
• патрон раскручивают против часовой стрелки;
• устанавливают выбранную насадку;
• вращая гильзу патрона по направлению движения часовой стрелки, происходит зажим насадки.

Смена насадки при патроне под ключ:

• берут ключ и вставляют его в специальное углубление;
• раскручивают патрон;
• вставляют новую насадку;
• вращают ключ по направлению движения часовой стрелки, закрепляя насадку.

Как вытащить биту из шуруповерта, если она застряла

Заклинить зажимное устройство может в любой модели шуруповерта Метабо, Интерскол, Хитачи, Деволт и других. Бита может застрять по ряду причин, одна из которых – это использование самого большого по размерам сверла. Кулачки патрона приходиться раздвигать до предельного значения, а потом никак не удается их сдавить. Если они будут неравномерно сжаты, то их не получится разжать для того, чтобы вытащить заклинившее сверло или биту.

Закусить губки, зажать биту может по причине свободного хода во время сжимания и разжимания. Это случается, если под фигурные части кулачков попадут:

• стружки;
• мусор;
• окалины.

Когда случаются такие ситуации, работать инструментом, хотя он и исправен, невозможно. Можно попытаться исправить самому, а если не получается, то обратиться к специалистам. Практически все модели шуруповертов одинаковые, поэтому способы, позволяющие извлечь заклинившую биту, одни и те же.

Первое что надо сделать это добавить в заклинивший патрон смазочный состав, чтобы он открылся. Для этой цели отлично подходит смазка WD-40. Ее наливают столько, чтобы жидкость потекла по каждому кулачку

Смазку оставляют на 15 минут, после через ткань осторожно простукивают кулачки. Чаще всего после такой процедуры проблему решить удается

Но в случае, если патрон не разжался, его можно чуть прогреть феном.

Некоторые вытаскивают биту при помощи разводных ключей. После того как патрон смажут, одним зажимают основание, другим аккуратно надо крутить его верхнюю часть. Как только удастся достать застрявшую биту, шуруповерт необходимо прочистить.

Для удобства работы биту намагничивают

Как работать шуруповертом

И патрон сам зажмет сверло.

Чтобы извлечь сверло или биту, нужно переключить шуруповерт на реверс, зафиксировать патрон и включить шуруповерт: кулачки разожмутся и освободят сверло или биту.

Ставшая стандартом в шуруповертах, муфта ограничения момента. Вверху корпуса, напротив патрона есть стрелочка, которая указывает на число. Чем больше число, тем больший момент выдерживает муфта без отключения. Всего у муфты 10 положений с разными уставками момента, плюс режим дрели. В режиме дрели? который помечен надписью  «DRILL», муфта ограничения момента отключается. И с помощью шуруповерта уже можно сверлить.

Данный шуруповёрт является имеет два диапазона скоростей от 0 — 400 оборотов в минуту и от 0 —  1340 об/мин. Скорость можно переключить красным движковым переключателем в верхней части шуруповерта, в положении «назад», шуруповерт работает на первой — низкой скорости. Если движок передвинуть вперед, то включается вторая скорость. Кроме того номер скорости можно увидеть в окошечке рядом с переключателем.

Удобная опция для новичка — индикатор направления вращения: два треугольничка в верхней части устройства, помогут определить в каком режиме работает шуруповерт: стрелка вперед означает, что патрон вращается по часовой стрелки и соответственно заворачивает шуруп, если загорается стрелка назад, то патрон вращается против часовой стрелки и выворачивает шуруп.

На шуруповерте присутствует индикатор показывающий степень заряженности аккумуляторной батареи.

И рядом расположена лампа подсветки «POWERLIGHT», которая здорово поможет при работе в плохо освещенных местах.

Сверлим деревянный брусок в режиме «дрель», т.е. с отключенной муфтой. Для относительно тонкого сверла можно включить вторую скорость.

Для вворачивания шурупа нужно выбрать биту которая подойдет к данному типу шурупов. Основные виды шлицов, на фото слева на право:

• 1)филипс,
• 2)позидрайв,
• 3)прямой,
• 4)звездообразный (torx),
• 5)шестигранный (hex).

Кроме формы, шлицы отличаются размерами и под каждый размер шлица шурупа или винта, нужно брать биту нужного размера.

Итак, нужная бита выбрана и зажата в патроне, но для вворачивания шурупа стоит включить первую скорость и установить муфту на ограничение момента. В нашем случае для такого диаметра шурупов выбираем положение «17».

На фото результат вворачивания шурупа на разную глубину. Когда шуруповерт полностью завернёт шуруп, усилие вворачивания возрастет и тут начнет срабатывать муфта ограничения момента. Благодаря этому шуруп не войдет глубже чем нужно и не расколет брусок.

Литий-ионные аккумуляторы на которых построена батарея, очень хороши и вам долго не потребуется замена аккумуляторов в шуруповерте.

Опубликовал: admin — 2 Апр, 2013, г. Запомнить статью:

Причины затруднения извлечения сверла

Виды сверл: а — спиральное бесцентровое; б — спиральное с центром и подрезателями; в — спиральное с винтовым центром; г – перовое центровое; д — центровое; е — буравчик; ж – раззенковка; з — пазовое; и — пробочное.

В процессе работы с дрелью иногда возникают сложности при замене сверла, связанные с извлечением ранее использовавшегося бура из патрона. Эта проблема может быть разной степени сложности, в зависимости от причины возникновения. Самой простой и распространенной причиной является приложение избыточного усилия при зажатии сверла, в случае отсутствия в конструкции патрона ограничительных механизмов. Такое явление чаще всего возникает при использовании для затягивания бура в завершающей стадии ударного способа воздействия, например, применение киянки. Заклинивание сверла может возникнуть и в случае, если его силовое затягивание произведено, когда оно неправильно размещено в пространстве между кулачками. Это характерно при использовании бура малого диаметра.

Более сложный механизм заклинивания инструмента может возникнуть при использовании некачественного сверла. Так, если оно изготовлено из мягкого материала, то при вращении его может возникнуть металлическая стружка, снятая с поверхности, которая забивает промежуток между кулачками и сверлом, а также между кулачками. Это и может затруднить разведение кулачков при попытке ослабить бур. Затруднения в снятии может возникнуть, если сверло при эксплуатации просело слишком глубоко в патрон. Задача усложняется, если бур, в дополнении к такому заклиниванию, еще и сломался на уровне верхнего торца патрона.

Причиной поломки сверла в патроне дрели может послужить нарушение режима сверления.

Причиной разрушения, помимо использования некачественного материала, может стать нарушение режима сверления: неожиданный наклон дрели, избыточная вертикальная нагрузка, попытка сверления сверхпрочного материала и т.д.

Наконец, причиной того, что извлечь бур не удается, может стать заклинивание самого патрона. Следует выделить несколько возможных причин. Первая причина, не связанная с выходом из строя патрона, объясняется попаданием посторонних частиц, препятствующих движению, в зону резьбового соединения регулирующего элемента и корпуса. Такими частицами может стать грязь, металлическая пыль или мелкая стружка и т.п. В этом случае не удается обеспечить вращение регулировочной гильзы или ключа.

Причиной того, что не удается достать сверло, может стать выход из строя патрона. К этому может привести как наличие заводского дефекта, так и временной износ кулачков или регулирующего элемента. Причиной может стать и выход из строя пружинного блокирующего механизма, который не освобождает регулирующий элемент при нажатии кнопки.

Как пользоваться шуруповёртом: полезные советы по эксплуатации

После приобретения шуруповёрта соблюдайте простые рекомендации относительно использования. И тогда инструмент будет работать долго и качественно:

• перед подсоединением и извлечением аккумулятора выключайте шуруповёрт;
• не доводите инструмент до перегревания, делайте перерывы;
• правильно настраивайте муфту регулировки крутящего момента;
• после применения высоких оборотов установите минимальные и повращайте двигатель вхолостую несколько минут, чтобы он остыл;
• проверяйте кабель сетевого шуруповёрта, а у аккумуляторного — сетевой шнур зарядного устройства. Если инструмент или зарядник периодически теряет сеть, то провод необходимо заменить;
• не используйте шуруповёрт под дождём и снегом. Во влажной среде можно работать только под навесом.

https://youtube.com/watch?v=19VpOoP5Z88

Виды сверл для перфоратора

Наконечники бывают следующих видов:

• зубило;
• сверло;
• пика либо зубило-пика;
• канальный бур;
• коронка.

Бур, похожий на обыкновенное спиралевидное сверло, применяется для устройства отверстий круглой формы, как правило, под дюбель либо дюбель-гвоздь. В строительных магазинах его нередко определяют как сверло под перфоратор.

Зубило предназначено для удаления штукатурки, плиточного покрытия, кафеля или любого иного отслужившего свой срок покрытия. Им удобно выполнять демонтаж, просто поддевая подлежащий удалению материал.

Пикой удобно пользоваться при штроблении, пробивании отверстий в бетонных или других твердых поверхностях. Инструмент имеет заметно больший диаметр, чем у сверла, и отличается повышенной «отбойностью». Такой наконечник применяют при необходимости проделывания отверстий большего размера, которых можно добиться с использованием сверла.

Канальный бур незаменим тогда, когда требуется проделать штробы для проводки либо установки предметов интерьера: направляющих для гипсокартонных конструкций, крепления раздвижных или фальшстен.

Коронка применяется для устройства отверстий для размещения выключателей и розеток. Современные буры для перфораторов выпускаются любого размера, среди прочего и для установки этих электротехнических устройств.

Буры изготавливаются из марок стали:

Для обработки твердых материалов буры оснащаются сверхпрочной напайкой.

По виду рабочего наконечника буры классифицируются на следующие виды:

1. Шнековые, предназначенные для устройства глубоких отверстий. Благодаря спиралевидной конструкции и значительному крутящему моменту удаляются крошки и пыль, снижается нагрузка на перфоратор, сокращается срок выполнения работ.
2. Бур с небольшим уклоном рабочих желобов. Используется для работ, требующих приложения малых усилий, к примеру для устройства множества неглубоких отверстий в относительно мягких материалах.
3. Бур со значительным наклоном бороздок, отличающийся большой скоростью сверления. Нагрузка на перфоратор от таких буров выше, чем при применении шнековых. Предназначен для проделывания глубоких отверстий.
4. Буры с одной либо несколькими спиралевидными бороздами или желобами особой формы. Такой наконечник обеспечивает высокую устойчивость сверла, сбалансированность его вращения, снижение вибрационной нагрузки на перфоратор.

Не менее важна и форма задней части бура, зажимаемой в патроне – хвостовика.

Наиболее часто используются:

1. SDSplus. Применяются для перфораторов низкой и средней мощности. Заглубление в патрон – 4 мм, размер «хвоста» – 10 мм.
2. SDS – специальная система направляющих. Бур удерживается в патроне зажимами. Диаметр хвостовой части – 10 мм.
3. SDSmax. Формат, применяемый в мощном профессиональном инструменте. Диаметр хвостовика составляет не 10, а 18 мм, углубление в патрон – 9 мм.
4. SDStop. Используется преимущественно в перфораторах BOSH. Размер «хвоста» – 14 мм.
5. SDSquick. Также является разработкой компании «Бош» и применяется в инструменте только этой марки.

Устройство и назначение

Шуруповерт применяют при разных строительных и ремонтных работах, но основная его функция – быстрое вкручивание и закручивание крепежа: саморезов, шурупов, болтов, винтов.

Он помогает справиться с большим объемом задач за ощутимо меньшее время, чем при использовании отвертки.

Бюджетные шуруповерты малой и средней мощности используют при сборке, установке и демонтаже мебели, техники, возведении каркасных конструкций (перегородок, стен, подвесных потолков) и других объектов. Мощный инструмент с ударным механизмом справляется со сверлением отверстий.

Помимо стандартных операций, перечисленных в инструкции к шуруповерту, его можно использовать и для других задач. С помощью насадки-миксера им замешивают негустые растворы. Через специальный адаптер подключают устройство к ледобуру, чтобы быстро проделывать лунки.

Корпус большинства шуруповертов изготавливают из пластика – благодаря этому общий вес инструмента уменьшается. Внутри корпуса размещаются:

1. двигатель. В зависимости от типа устройства он может быть электрическим или пневматический. Первые работают от сети или аккумулятора, вторые – от резервуара со сжатым воздухом или компрессора.
2. Редуктор. Шестереночный механизм, который передает вращательное движения от двигателя к шпинделю.
3. Муфта-регулятор. Соединена с редуктором, с ее помощью производится регулировка глубины завинчивания и вращающего момента.
4. Пусковой конденсатор. Он запускает двигатель.
5. Зажимной патрон. В него вставляют биты, сверла, торцевые головки. Наиболее распространены быстрозажимные трех- или четырехкулачковые.
6. Источник питания (аккумулятор) и/или сетевой шнур.

На корпусе размещается панель управления с кнопкой включения, переключателем скоростей. Для работы в режиме отвинчивания используют реверс. Дополнительно шуруповерт может иметь подсветку, предохранитель.
