Гост 8509 93 для равнополочного уголка и сортамент

Как выбирать стальные уголки?

Итак, как же правильно стоит выбирать металлические уголки?

Первое — это точность. Узнать ее возможно по букве в маркировке. Если стоит буква А, то это означает, что уголок имеет высокую точность. Если указана латинская В, то это значит, что у этого изделия обычная точность.

На что вообще может повлиять этот параметр? Он показывает параметры готового изделия (ровность, точность,толщину, а также какие-либо отклонения).

Для маленьких изделий в металлопрокате высокая точность является важной характеристикой. А вот для больших изделий важны совсем другие характеристики

Второе — это способы изготовления. Существует два вида изготовления — это холодное катание и горячее. То есть при горячем изготовление прокатывают в специальных формах через горячие станки (или изгибают готовое изделие).

Третье на что следует обращать внимание — это полки. Есть два вида — это равносторонние и не равносторонние

Вариант No1-это металлическая полоса, которая имеет посередине угол в 90%. Второй No2 напоминает букву Г, потому что одна сторона длиннее другой.

Уголки, которые имеют равные стороны являются прочнее, поэтому их используют чаще. Но если необходимо индивидуально рассчитать длину обоих полок, то здесь используют уже не равносторонние уголки. Также у этого варианта имеются высокие армирующие свойства.

И четвертое — это сталь из которой изготовлены уголки. При изготовлении металлических уголков используют не один вид стали. Если при изготовлении уголка использовали обычную сталь, то и в цене у него будет ниже.

Если же в строительстве необходимо, чтобы конструкция была надежной, чтобы не влияла на нее окружающая среда и перепады температуры, то стоит останавливать свой выбор на изделиях из низколегированной стали.

Плоские конструкции и область их применения

Приспособления для замеров изготовляется в разных модификациях. Их разделяют по способу применения:

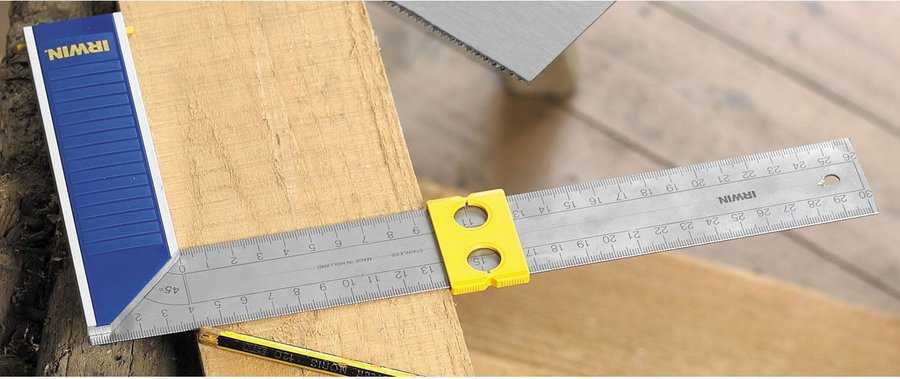

1. Столярные модели производители делают из древесины или металла. Изделия нашли активное применение в деревообрабатывающей отрасли. Длина может быть в интервале от 10 см до 10 м.
2. Разметочные устройства. Приборы имеют свою специфику. Они предназначены для нанесения разметочных точек с помощью карандаша или маркера. Для этой цели в направляющих имеются специальные отверстия. С их помощью и наносится разметка.
3. Комбинированные модели. Две части приспособления соединяются между собой подвижным шарниром. Такая конструкция позволяет выставить на заготовке угол любой величины. На ручке расположена небольшая емкость, заполненная жидкостью. В прозрачной камере, поверх воды, можно увидеть пузырек воздуха. Он поможет точно выставить горизонталь и вертикаль заготовок под нужным углом.
4. Магнитные приспособления. Это отдельный вид изделий, которые пользуются успехом у сварщиков. Конструкция оснащена мощными магнитами, которые выполняют функцию скрепления металлических деталей под прямым углом. После того, как заготовки надежно соединены между собой сварочным аппаратом, инструмент убирается.

В продаже имеются приспособления, сделанные в виде равнобедренного треугольника. Один угол прибора обязательно прямой. Конструкция обладает высокой прочностью. Это положительно влияет на точность замеров. Стоят они дороже обычных приспособлений. Однако, класс точности компенсирует расходы.

Композитная арматура

При выборе между или стальной и композитной арматурой надо помнить, что монолитность конструкции зависит от адгезии (сцепляемости) стержней с бетоном. Для стали это 0,18, композитных материалов – 0,03 МПа.

На практике это означает, что переменные нагрузки на конструкцию рано или поздно приведут к отрыву бетона от пластика.

Арматура с минеральной и органической (арамид) основами производятся по ГОСТ 31938-2012. В составе арматуры композитной полимерной (АКП) такие непрерывные волокна.

• Стеклянное.
• Базальтовое.
• Углеродное.
• Арамидное (кевларовое).

Обозначается вид соответственно: АСК, АБК, АУК, ААК. Есть и АКК – комбинированная композитная. Связаны они в прочную структуру термореактивными (полиэфирными, эпоксидными, фенольными) смолами.

Профиль периодический. Стандартные диаметры – от 4 до 32 мм, длина 0,5 – 12м. Она не гнётся, не сваривается. Но коррозионностойкая, не проводит электричество, не магнитная.

Специалисты относятся к ней с недоверием. Прежде всего, потому, что её производство можно организовать в гараже. Чёткого соблюдения технологических режимов в таких условиях добиться сложно.

В частном строительстве её применяют для армирования кладки. Особенно если раствор агрессивен: в нём есть сульфаты, хлориды (противоморозные добавки, ускорители). В неответственных конструкциях: ленточные фундаменты, опорные стенки, отмостки. Для армирования стяжки пола.

В продаже имеются готовые пространственные композитные каркасы. Типовые или на заказ по индивидуальным размерам.

Армирование АКП перекрытий, ригелей, ростверков требует серьёзного проектного расчёта. Выполнить его самостоятельно, на колене, вряд ли получится.

Но если есть желание попробовать, вам сюда: СП 295.1325800.2017 Конструкции бетонные, армированные АКП. Правила проектирования.

Типы поверочных угольников и особенности их применения

Поверочные изделия классифицируют на пять типов, что позволяет применять их в различных сферах. Рассмотрим все типы поверочных устройств, и выясним их назначение.

1. УЛ — лекальный. Сфера применения этого типа инструмента — для разметки и выполнения слесарно-сборочных действий. При помощи лекального прибора можно контролировать перпендикулярность отдельных элементов конструкции. Высокая точность измерений обеспечивается за счет острых измерительных поверхностей. Одна сторона инструмента имеет короткую утолщенную часть, а вторая длинная сторона имеет утонченный профиль
2. УЛП — лекальный плоский также имеет одну короткую, а вторую удлиненную часть, только с одинаковой толщиной профиля. Главное назначение УЛП инструмента в том, чтобы проводить разметочные работы на плоских поверхностях
3. УЛЦ — лекальный цилиндрический прибор имеет вид полого цилиндра, имеющего фаски. Основание прибора и боковая поверхность имеют прямой угол, равняющийся 90 градусов. Цилиндрические угольники используются в качестве эталонных или образцовых инструментов в метрологических станциях и в машиностроении. Устройство выпускается с нулевым и первым классом точности
4. УП — плоский. Состоит из двух сторон, расположенных под углом 90 градусов. Все стороны инструмента плоские, а выпускается он трех видов точности — 0, 1 и 2
5. УШ — с широким основанием. Предназначен инструмент для проверки перпендикулярности плоскостей. Широкое основание позволяет установить прибор на плоскости без применения вспомогательный устройств

Угольники также делятся на три основных вида, которые рассмотрим в следующем разделе.

ГОСТ 8509-93

b — ширина полки; t — толщина полки;

R — радиус внутреннего закругления; r — радиус закругления полок;

F — площадь поперечного сечения; i — радиус инерции;

I — момент инерции; Ixy — центробежный момент инерции;

x0 — расстояние от центра тяжести до наружной грани полки.

Номер уголка	b	t	R	r	F, см 2	Справочные значения величин для осей	Масса 1 м, кг
х — х	x 0 — x 0	у 0 — у0	Ixy, см4	x0, см
мм	Ix, см4	Wx, см3	ix, см	Ixо max, см4	iхо max, см	Iyо min, см 4	Wyо ,см 3	iyо min, см
L20х3	20	3	3,5	1,2	1,13	0,4	0,28	0,59	0,63	0,75	0,17	0,2	0,39	0,23	0,6	0,89
L20х4	4	3,5	1,2	1,46	0,5	0,37	0,58	0,78	0,73	0,22	0,24	0,38	0,28	0,64	1,15
L25x3	25	3	3,5	1,2	1,43	0,81	0,46	0,75	1,29	0,95	0,34	0,33	0,49	0,47	0,73	1,12
L25x4	4	3,5	1,2	1,86	1,03	0,59	0,74	1,62	0,93	0,44	0,41	0,48	0,59	0,76	1,46
L28x3	28	3	4	1,3	1,62	1,16	0,58	0,85	1,84	1,07	0,48	0,42	0,55	0,68	0,8	1,27
L30x3	30	3	4	1,3	1,74	1,45	0,67	0,91	2,3	1,15	0,6	0,53	0,59	0,85	0,85	1,36
L30x4	4	4	1,3	2,27	1,84	0,87	0,9	2,92	1,13	0,77	0,61	0,58	1,08	0,89	1,78
L32x3	32	3	4,5	1,5	1,86	1,77	0,77	0,97	2,8	1,23	0,74	0,59	0,63	1,03	0,89	1,46
L32x4	4	4,5	1,5	2,43	2,26	1	0,96	3,58	1,21	0,94	0,71	0,62	1,32	0,94	1,91
L35x3	35	3	4,5	1,5	2,04	2,35	0,93	1,07	3,72	1,35	0,97	0,71	0,69	1,37	0,97	1,6
L35x4	4	4,5	1,5	2,67	3,01	1,21	1,06	4,76	1,33	1,25	0,88	0,68	1,75	1,01	2,1
L35x5	5	4,5	1,5	3,28	3,61	1,47	1,05	5,71	1,32	1,52	1,02	0,68	2,1	1,05	2,58
L40x3	40	3	5	1,7	2,35	3,55	1,22	1,23	5,63	1,55	1,47	0,95	0,79	2,08	1,09	1,85
L40x4	4	5	1,7	3,08	4,58	1,6	1,22	7,26	1,53	1,9	1,19	0,78	2,68	1,13	2,42
L40x5	5	5	1,7	3,79	5,53	1,95	1,21	8,75	1,52	2,3	1,39	0,78	3,22	1,17	2,98
L45x3	45	3	5	1,7	2,65	5,13	1,56	1,39	8,13	1,75	2,12	1,24	0,89	3	1,21	2,08
L45x4	4	5	1,7	3,48	6,63	2,04	1,38	10,52	1,74	2,74	1,54	0,89	3,89	1,26	2,73
L45x5	5	5	1,7	4,29	8,03	2,51	1,37	12,74	1,72	3,33	1,81	0,88	4,71	1,3	3,37

ОСТАЛЬНЫЕ ТИПОРАЗМЕРЫ УГОЛКОВ СМОТРИ ЗДЕСЬ

L20 — L45 , L50 — L75 , L80 — L110 , L125 — L180 , L200 — L250

СКАЧАТЬ ПОЛНУЮ ВЕРСИЮ ДОКУМЕНТА:

СКАЧАТЬ ФАЙЛ НА ЯНДЕКС.ДИСК

СКАЧАТЬ ФАЙЛ НА GOOGLE.ДИСК

СМОТРЕТЬ ВЕСЬ СОРТАМЕНТ

Равнополочные уголки имеют очень широкую область применения. Из них можно скомбинировать различные сечения (тавр, крестообразное сечение, швеллер, двутавр). Уголки используют в качестве стоек, раскосов, поясов. Иногда уголки используют в качестве ребер жесткости для различных настилов. Применять уголки в качестве основных несущих балок в металлических каркасах не рекомендуется, т.к. перерасход стали будет неоправданным.

Уголки используют для различных вспомогательный конструкций (Опорные столики на колоннах для установки балок, опорные столики на балках и фермах, для установки прогонов. Уголки широко используют для изготовления сезонных конструкций, таких как навесы, палатки, теплицы, парники и многое другое.

При использовании сортамента следует учитывать, что одни позиции популярны и их можно купить практически на любой базе металлопроката, а некоторые позиции редки и достать их трудно, особенно в регионах. Также следует учитывать разброс цен, т.к. иногда выгоднее закладывать более дешевые балки, что окупается даже не смотря на некоторый перерасход металла.

В таблице представлены цены на начало 2020 года.

Маркировка

Чтобы проинформировать потребителя об особых свойствах металлопродукции, производители дополнительно маркируют её.

• А – прокат арматурный.
• Ап – прокат для предварительно напряжённых конструкций.
• Н – повышенная категория пластичности.
• Е – высокая пластичность для сейсмоопасных районов.
• К – коррозионностойкая, с нанесением защитного покрытия (оцинкованием, гальваническим способом).
• У – выносливая по отношению к циклическим нагрузкам.
• С – свариваемая.
• Т – уплотнённая термическим или механическим способами.

Буквенное обозначение дополнительных характеристик следует за цифрами-показателями предела текучести.

Маркировка присутствует на каждом прутке. Каждому классу присвоен номер (3)

Таблица 3

На одной из сторон между профильными рёбрами увеличенной толщины или рёбрами с изменённым направлением считаются рёбра нормального размера. Их количество – в соответствии с таблицей 2 – означает класс арматуры.

Рис. 2

Рис. 3

Такое зашифрованное обозначение стандарт рекомендует, т. е на практике будет встречаться другое: отлитые цифры.

Рис. 4

В сопровождаемой документации арматура обозначается набором цифр и букв. Рассмотрим несколько примеров.

• 10-А240 ГОСТ 34028-2016. Гладкий арматурный прокат в мотках или прутками диаметром 10 мм, класс А240.
• 1ф-12-А500 ГОСТ 34028-2016. Периодический профиль формы 1ф класс А500, в прутках или мотками.
• 1ф-12-А500СН. То же, свариваемая, повышенной пластичности.

В маркировке может присутствовать мерная (МД) или другая длина, способ производства.

Классификация металлических уголков

По сечению весь угловой профиль можно классифицировать на равнополочные уголки и неравнополочные. Под полкой уголка подразумевается одна из его сторон. Если полки равны, то изделия являются равнополочными. В противном случае можно говорить о неравнополочном уголке. В большинстве случаев приходится иметь дело с первым видом изделий, тогда как последние чаще всего изготавливаются по индивидуальным заказам. Это связано стем что неравнополочный уголок обладает меньшей универсальностью, по сравнению со своим собратом.

Единицей измерения габаритов профиля является миллиметр и метр. Длина изделия может варьироваться в пределах 6–12 метров. Также широко распространены немерные уголки, которые могут иметь любую длину — от 4 до 12 метров. Чаще всего эти детали представляют собой обрезки стандартных мерных уголков, поэтому не имеют большой длины. ГОСТ допускается до 15% немерных изделий при производстве больших партий. Регламентирована также и допустимая степень кривизны готового изделия — она не может превышать 0,4% длины.

Что касается ширины полок, то она имеет достаточно широкий диапазон — от 20 до 200 миллиметров, а вот толщина, как правило, не превышает 16 миллиметров. Единицей измерения массы уголка, изготовленного, например, из стали, является килограмм на погонный метр

При расчетах массы во внимание принимается плотность материала, из которого изготавливается деталь. Для примера приведем массу углового проката шириной 30 и толщиной 4 миллиметров

Она составит 1,78 кг/п.м.

Применение

Дальше речь пойдет о сфере применения металлических уголков. Высокие прочностные характеристики стального равнополочного уголка делают его одним из основных строительных элементов как в промышленных, так и в бытовых масштабах. Его используют при устройстве опалубки зданий и сооружений, для придания жесткости конструкциям, при сборке разного рода каркасов и металлоконструкций. Изделия из нержавеющей стали успешно применяются там, где требуется защита от резких перепадов температур, высокой влажности, коррозии, а также предполагается неблагоприятное воздействие переменных нагрузок. Оцинкованные уголки выглядят очень декоративно, поэтому часто их применяют на фасадах строений, там, где прочность не так важна, могут быть использованы алюминиевые детали. Изделия из черного металла рекомендуется покрывать специальными составами или красками, предотвращающими процесс ржавления.

Распространенность использования металлического уголка так же зависти и от метода изготовления:

• Холоднокатаный металлический уголок чаще используется в изготовлении обшивки для техники и сборки опорных строений для которых играет важную роль наружный вид (элементы мебели, торговых витрин, специальная осветительная техника)а так же в местах подверженных низким температурам.
• Холодногнутый профиль нужен в местах, где важен превосходный внешний облик болванки, при сравнительно маленькой толщине(от 0,5 мм до 3 мм, реже 4 и более мм). К примеру это комплектующие бытовой техники, высокоточные устройства, небольшие станки.
• Горячекатаный металлический уголок отличается от вышеупомянутых высокой прочностью и устойчивостью к сгибанию, но смотрится не совсем презентабельно. Данный вид продукции находит применение в машиностроении, в качестве опорного каркаса мебели, в масштабном возведении строений с малым числом этажей.

Уголок стальной оцинкованный

В металлоконструкциях, которые подвергаются воздействию влаги, применяют уголок именно этого вида. Так как обычный металлический уголок подвергается коррозии, то в этом случае применяется оцинкованный уголок. Стоимость этого вида уголка дороже, но и эксплуатация его будет дольше. У этого вида уголка имеются такие же размеры (толщина и ширина), как и у уголка из обычной стали.

В производстве этого уголка применяют углеродистую сталь. Цинкуют их несколькими способами. Первый – это когда уголок погружается в расплав.

Второй способ – это напыление. Здесь возможно наносить слой цинка толще, до нескольких мм.

Произвести расчеты по количеству тех или иных видов уголка. Определиться с выбором и типом уголка,рассчитать необходимое количество и возможно заказать уголки.

9 Сортаменты типоразмеров всех прессованных уголковых профилей

Как отмечалось ранее, номера профилей, их размеры и площадь сечения, а также массу 1 погонного метра и диаметр описанной вокруг поперечного сечения окружности следует смотреть в зависимости от вида изделия в соответствующем ГОСТе сортамента (13737, 13738, 13617, 13618 или Р 50077). В приложениях этих стандартов указано соответствие номеров уголковых профилей ранее использовавшимся обозначениям. Всю остальную информацию обо всей этой продукции следует смотреть в стандартах 8617, 19657 и Р 56855.

Прямоугольные равнополочные профили уголкового сечения ГОСТ 13737 производятся в соответствии с Рис. 5, условные обозначения на котором и в таблицах этого стандарта следующие:

• H – ширина полок, мм;
• S – обозначение толщины одной из полок, мм;
• S₁ – обозначение толщины второй полки, мм;
• R – радиус закругления между полками с внутренней стороны профиля, мм;
• R₁ – радиус закругления на кромках полок с внутренней стороны профиля, мм.

Рисунок 5

Согласно стандарта 13737 эти профили производят с номерами от 410001 до 410231 (то есть всего более 200 типоразмеров) и с размерами в мм от H = 10, S = 1, S₁ = 1, R = 1 и R₁ = 0,5 до H = 200, S = 43, S₁ = 43, R = 20 и R₁ = 8. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Прямоугольные неравнополочные профили уголкового сечения ГОСТ 13738 производятся в соответствии с Рис. 6, условные обозначения на котором и в таблицах этого стандарта следующие:

• H – ширина более широкой полки, мм;
• B – ширина менее широкой полки, мм;
• S – обозначение толщины более широкой полки, мм;
• S₁ – обозначение толщины менее широкой полки, мм;
• R – радиус закругления между полками с внутренней стороны профиля, мм;
• R₁ – радиус закругления на кромке менее широкой полки с внутренней стороны профиля, мм;
• R₂ – радиус закругления на кромке более широкой полки с внутренней стороны профиля, мм.

Рисунок 6

Согласно стандарта 13738 эти профили производят с номерами от 410502 до 412017 (то есть всего более 900 типоразмеров) и с размерами в мм от H = 9,5, B = 9, S = 3, S₁ = 3, R = 0,5, R₁ = 0,5 и R₂ = 0,5 до H = 265, B = 130, S = 66, S₁ = 113, R = 15, R₁ = 10 и R₂ = 10. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Бульбообразные профили уголкового сечения ГОСТ 13617 производятся в соответствии с Рис. 7, условные обозначения на котором и в таблицах этого стандарта следующие:

• H – ширина более широкой полки, мм;
• B – ширина менее широкой полки, мм;
• S и S₁ – одинаковая толщина обоих полок, мм;
• R – радиус закругления между полками с внутренней стороны профиля, мм;
• R₁ – радиус закругления на кромке менее широкой полки с внутренней стороны профиля, мм;
• R₂ – радиус закругления между более широкой полкой и бульбообразным утолщением на ее конце с внутренней стороны профиля, мм;
• d – диаметр бульбообразного утолщения, мм.

Рисунок 7

Согласно стандарта 13617 эти профили производят с номерами от 710002 до 710049 (всего 32 типоразмера) и с размерами в мм от H = 13, B = 12, S и S₁ = 1, R = 1,5, R₁ = 0,5, R₂ = 1 и d = 3 до H = 90, B = 40, S и S₁ = 6, R = 6, R₁ = 3, R₂ = 15 и d = 16. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Косоугольные профили уголкового фитингового сечения ГОСТ 13618 производятся в соответствии с Рис. 8, условные обозначения на котором и в таблицах этого стандарта следующие:

• H – ширина более широкой полки, мм;
• B – ширина менее широкой полки, мм;
• S – обозначение толщины менее широкой полки, мм;
• S₁ – толщина профиля между внутренним закруглением и внешней поверхностью более широкой полки, мм;
• S₂ – толщина более широкой полки, мм;
• R – радиус закругления между полками с внутренней стороны профиля, мм;
• R₁ – радиус закругления на кромке менее широкой полки с внутренней стороны профиля, мм;
• R₂ – радиус закругления на кромке более широкой полкой с внутренней стороны профиля, мм;
• R₃ – радиус закругления между полками с внешней стороны профиля, мм;
• R₄ – радиус закругления на кромке менее широкой полки с внешней стороны профиля, мм;
• R₅ – радиус закругления на кромке более широкой полкой с внешней стороны профиля, мм.

Рисунок 8

Согласно стандарта 13618 эти профили производят с номерами от 511256 до 511343 (всего 83 типоразмера) и с размерами в мм от H = 25,4, B = 19,1, S и S₁ = 2,4, S₂ = 1, R = 1,6, R₁ = 1, R₂ = 1, R₃ = 0,5, R₄ = 1 и R₅ = 1,5 до H = 166, B = 125, S = 35, S₁ = 23,9, S₂ = 15, R = 15, R₁ = 5, R₂ = 3, R₃ = 10, R₄ = 6 и R₅ = 3. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Косоугольные профили уголкового сечения ГОСТ Р 50077 производятся 4-х видов и в соответствии с Рис. 9–12.

Рисунок 9

Рисунок 10

Рисунок 11

Рисунок 12

Расчет квадратной трубы на прогиб и изгиб

Замкнутые профили, какими являются квадратные, прямоугольные и круглые трубы, — это вариант для тех, у кого нет возможности использовать деревянные конструкции, но есть желание предать будущему сооружению хорошую эстетичность. Например, каркас козырька, сваренный из квадратных труб, выглядит более эстетично, чем тот же козырек, сваренный из уголков.

На данной странице Вам представлен калькулятор способный подбирать сечение квадратной трубы по прочности и деформациям. Другими словами, с помощью данного калькулятора Вы можете произвести расчет квадратной трубы на прогиб и изгиб по ГОСТ 30245-2003 «Профили стальные гнутые замкнутые сварные квадратные для строительных конструкций».

Рассчитать квадратную трубу можно для следующих расчетных схем:

Тип 1 — балка с одним пролетом с приложенной на нее равномерно распределенной нагрузкой.

Тип 2 — жестко защемленная консоль с равномерно распределенной нагрузкой.

Тип 3 — балка лежащая на двух опорах с выведенной консолью с одной стороны.

Тип 4 — однопролетная шарнирно опертая балка с приложенной на нее сосредоточенной нагрузкой.

Тип 5 — то же самое, что и тип 4, только с двумя сосредоточенными нагрузками.

Тип 6 — консоль с жестким защемлением с приложенной на нее сосредоточенной нагрузкой.

Калькуляторы по теме:

Инструкция к калькулятору

Обращаю ваше внимание, что в нецелых числах необходимо ставить точку, а не запятую, то есть, например, 5.7 м, а не 5,7. Также, если что-то не понятно, задавайте свои вопросы через форму комментариев, расположенную в самом низу

Исходные данные

Расчетная схема:

Длина пролета (L) — пролет через который переброшена балка или длина консоли.

Расстояния (A и B) — расстояния от опор до мест приложения нагрузок. Для 3 схемы А равна длине консоли балки, опирающейся на 2 опоры.

Нормативная и расчетная нагрузки — нагрузки, на которые рассчитывается квадратная труба. Рассчитать их можно с помощью следующих материалов:

Fmax — максимально допустимый прогиб, подбираемой по таблице E.1 СНиПа «Нагрузки и воздействия», в зависимости от вида конструкции. Некоторые значения этого показателя приведены в таблице 1.

Таблица 1. Максимальный прогиб для некоторых конструкций согласно СНиП.

Вид балки	Длина пролета	Требования	Fmax
Балки перекрытий, покрытий, крыши	L ≤ 1 м	Эстетико-психологические, то есть такие, при которых прогиб балки не будет «бросаться в глаза»	1/120 (1/60)
L = 3 м	1/150 (1/75)
L = 6 м	1/200 (1/100)
L = 12 м	1/250 (1/125)
Балки покрытий и перекрытий при наличии на них элементов, подверженных растрескиванию (стяжек, полов, перегородок)	любая	Конструктивные	1/150 (1/75)
Перемычки	любая	Конструктивные	1/200
Примечания: 1. Без скобок Fmax указан для пролета, в скобках — для консоли. 2. В случае промежуточных значений длины пролета L максимальный прогиб Fmax находится по линейной интерполяции.

Количество труб — обычно указывается одна балка, но если есть желание ее усилить и положить рядом еще одну такую же балку, то следует вы

svoydomtoday.ru

Сортамент горячекатаного стального листа

горячекатаных листовОбласти применения горячекатаного листового проката:

• производство котлов и сосудов, предназначенных для работы под давлением;
• создание мостовых конструкций, эксплуатируемых в стандартных и холодных климатических условиях;
• автомобиле-, судо- и авиастроение;
• производство локомотивных рам.

Таблица сортамента стального горячекатаного листа и его весов в соответствии с ГОСТом 19903-2015

Толщина, мм	Размеры листа, м х м	Масса 1 м2, кг	Масса листа, кг
1,5	1×2	11,78	23,56
2,0	1×2	15,7	31,4
3,0	1×2	23,55	47,1
4,0	1×2	31,4	62,8
5,0	1×2	39,25	78,5
6,0	1×2	47,1	94,2
7,0	1×2	54,95	109,9
8,0	1×2	62,8	125,6
10,0	1×2	78,5	157,0
12,0	1×2	94,2	188,4
14,0	1×2	109,9	21,98
14,0	2×6	109,9	1318,8
16,0	1×2	125,6	251,2
16,0	2×6	125,6	1507,2
18,0	2×6	141,3	1695,61
20,0	2×6	157,0	1884,0
22,0	2×6	172,7	2072,4
25,0	2×6	196,25	2355,0
30,0	2×6	235,5	2826,0
32,0	2×6	251,2	3014,4
36,0	2×6	282,6	3391,2
40,0	2×6	314,0	3768,0
50,0	2×6	392,5	4710,0
60,0	2×6	471,0	5652,0

Типы инструментов

Выпускаемые проверочные приспособления делятся на пять категорий:

Виды	Описание
УШ (с широким основанием)	В состоянии качественно проверить перпендикулярность плоскости. Ширина дает возможность устанавливать его на поверхности без использования дополнительных приспособлений.
УЛ (лекальный)	Сфера использования – слесарно – сборочные мероприятия. Помогает проконтролировать перпендикулярность расположения конструктивных элементов. Измерительная поверхность острая, что позволяет проводить измерения с большой точностью. С одной стороны прибор оснащен короткой утолщенной частью. Другая часть более длинная и тонкая.
УЛЦ (лекальный цилиндрический)	Внешним видом напоминает полый цилиндр с фасками. Основание и боковая поверхность обладают прямым углом. Считаются эталонными образцами. Незаменимые приспособления в машиностроении и метрологии. Класс выпуска – 0 или 1.
УЛП (лекальный плоский)	Состоят из короткой и длинной части. Толщина профиля одинаковая. Служит для разметки плоских поверхностей.
УП (плоский)	Между двумя сторонами четкий прямой угол. Обе стороны плоские. В продажу поступают в трех классах точности.

На что обратить внимание, чтобы не допустить ошибки при выборе изделий? На их разнообразие. В зависимости от области применения, угольники бывают:

1. Столярными. Название говорит само за себя. Без них не обходится ни один столяр. Выпускаются различной длины – от 10 сантиметров до 10 метров.
2. Комбинированными (универсальными). Производитель оснастил устройства шарнирными соединениями. Можно настроить любой угол. На рукоятке имеется пузырьковый уровень и держатель. Универсальные варианты включают в себя малку, рейсмус, ерунок и линейку.
3. Разметочными. Отличительная особенность – стороны градуированные и имеют отверстия, чтобы можно было оставлять отметки на поверхности карандашом. Часто можно встретить на мебельных фабриках. Приборы используются для определения перпендикулярности, калибровки приборов или нанесения разметки.
4. Магнитные. Приспособлениями пользуются сварщики. Магниты прикладываются к основанию конструкции, и в течение определенного времени удерживают заготовки под углом в 90 градусов. После точной установки заготовок они привариваются специальным сварочным инструментом.

Металлические уголки для мебели: виды, свойства и как выбрать

Технические свойства

Огромным спросом пользуются декоративные металлические уголки для мебели, которые выполнены из стали или алюминия. Их покрывают сверху при помощи цинка, который требуется для защиты от коррозионного воздействия. Если эта стяжка находится в стандартных условиях, то есть на нее не воздействуют отрицательные факторы, то она будет служить в течение долгих лет без изменений свойств эксплуатации. Габариты и остальные свойства фурнитуры учитывают в зависимости от материала изготовления и конструкционных особенностей. Каждый тип крепления может выдерживать ограниченный вес и нагрузку. В нем делают 2 симметричные отверстия с двух сторон, что помогает предотвратить перекос. Декоративные мебельные уголки используют и специалисты, и новички при изготовлении всевозможных конструкций. Свойства изделий:

• Высоконадежное соединение – посредством них собирают всевозможные конструкции, а еще прикрепляют полки или иные изделия, на которых будут поставлены тяжелые предметы. Отдельно выделим усиленный вариант для мебели, который оснащен специализированным покрытием, которое предохраняет от коррозионного воздействия и при этом может выдерживать ощутимые нагрузки.
• Универсальность – подойдут для разных типов соединений, а при монтаже не потребуется просверливать отверстия, из-за чего лицевая панельная сторона будет нетронута.
• Огромный ассортимент – комплектующие отличаются по форме, цветам, а еще наличием/отсутствием декоративной крышки. Это дает возможность выбрать наилучший вариант, который подходит по всем характеристикам к дизайну интерьера комнаты.

Получается, что эта конструкция популярная и универсальная, имеет множество преимуществ. Ее можно применять для разных участков монтажа.

Разновидности уголки по назначению и размеру

На данный момент есть разная фурнитура для мебели (металлические уголки) разных размеров. При выборе конкретного габариты стоит отталкиваться от предполагаемых материалов и нагрузок, из которых выполнены элементы соединения. Размеры уголка будут зависеть от предназначения.

У каждого типа крепления есть особое предназначение, и не имеется смысла использовать усиленные элементы для того, чтобы повесить простую полку, потому что расход будет нецелесообразным, так как вы не получите дополнительных преимуществ.

Из каких материалов делают

Уголок для мебели чаще всего выполнен из пластика или металла. У каждого из материалов есть свои свойства, которые и будут влиять на эксплуатационные условия.

Металл

Если для создания уголка применяется металл, то продукция в конечном виде будет представлять собой штампованное массивное изделие. Конструкция предполагает отверстие на одной стороне и паз на второй. Элемент для соединения такого типа может иметь форму цельных досок, которые согнуты под прямым углом. Их прикрепляют посредством саморезов, что сделало их удобными в использовании. За счет ребер жесткости повысится их несущая способность, а еще детали из металла применяют при изготовлении новых предметов мебели или ремонте старой. Крепежи делают из углеродистой высококачественной стали, которую дополнительно покрывают цинком для защиты. Уголками из металла можно скрепить столешницы, полки, цоколи, бруски и прочее.

Пластик

Помимо металлических уголков для крепления мебели есть и пластиковые изделия малого размера. Закрепляют из саморезами. Посредством пластмассовых уголков допустимо закреплять лишь маленькие и не очень тяжелые конструкции, что объяснимо свойствами материала. Кронштейн из пластика может быть монтирован и на внешней стороне, и в скрытом месте мебельного корпуса. Выпускают одинарные и двойные модели, в комплекте с декоративными заглушками. Их цвет бывает бежевым, белым, серым, черным, темно-коричневым и красно-коричневым, что дает возможность покупателям подобрать деталь, которая соответствует оттенкам предметов интерьера.

Алюминиевые уголки как вид металлопроката

Алюминиевый уголок – это разновидность металлопроката и не рассказать о нем в данной статье, было бы ни правильно. Технические свойства уголка из алюминия делают данный продукт востребованным на протяжении долгого времени. В зависимости от предназначения продукции, изделия могут быть выполнены как под прямым, так и с закругленным углом. По сравнению со сталью, алюминий – материал гибкий, поэтому для изготовления продукции с поперечным сечением выбран именно этот металл. Работать с ним значительно легче, нежели с металлами более плотной структуры. Уголки из алюминия обладают следующими техническими характеристиками:

• Простота в уходе (загрязнения с поверхности удаляются без труда).
• Высокая теплопроводность.
• Электропроводность.
• Удобство в монтаже.
• Экологическая безопасность.
• Устойчивость к коррозии.
• Высокая износостойкость, в совокупности с небольшим весом профилей, позволяет выдерживать серьезные нагрузки.
• Длительный эксплуатационный период, даже при резких температурных перепадах.
• Возможность принимать нужную форму, благодаря гибкой фактуре металла.
• Легко поддается механической и тепловой переработке.
• Устойчивость к агрессивной среде: высокая влажность, смена температурных режимов (выдерживает от – 80 до + 1000 градусов Цельсия).
• Способность подвергаться вторичной переработке.
• Приятный внешний вид.
• Низкая стоимость продукции.

Главным преимуществом алюминиевых профиле углового типа является устойчивость к разрушениям. Несмотря на пластичность и маленький вес, уголки не поддаются коррозии, так как при взаимодействии алюминия с кислородом образуется оксидный слой, который и является защитным. Однако при агрессивном механическом влиянии может деформироваться, из-за того, что имеет мягкую структуру и небольшую толщину. Для обеспечения дополнительной защиты на поверхность профилей наносится особая эмаль. Производители уголков выпускают изделия и с защищенной поверхностью, и без нее. Данное покрытие производится технологическим методом, который называется – анодирование. Анодированные металлические изделия способны противостоять против грубых механических воздействий.

Под 90 градусов

Практически все постройки имеют прямоугольную форму, поэтому самое частое действие с уголками — это необходимость их загнуть под 90 градусов.

Согнуть уголки под 90 градусов для будущего каркаса достаточно просто. Сначала надо сделать в месте будущего сгиба развертку. Для этого на одной из полок отмечаем два угла в разные стороны от нормали по 45 градусов каждый и вырезаем их болгаркой. Аккуратно и медленно гнем уголок и свариваем место реза электросваркой, при этом рекомендуется предварительно нагреть место сгиба, чтобы вторая полка во время сгибания не треснула и не сломалась.

Допустимые расчетные размеры для того, чтобы правильно разметить и согнуть металлические уголки под 90 градусов, приведены в таблице:
