Как настроить маску хамелеон для сварки

Принцип работы

Сварочные работы — это не только процесс соединения металлических частей. Как правило, они связаны с такими манипуляциями, как подготовка деталей, а также удаление шлаков и шлифовка поверхности. В любом случае для безопасной работы понадобиться защита глаз при сварке от яркого излучения дуги, а при зачистке — от острых осколков.

Старые сварочные маски имели очень хорошие фильтры, но они не предусматривали проведение других работ. И если сварщику нужно было сбить шлак со шва, то нужно было снять защитный щиток и одеть слесарные очки. Естественно, это создавало массу неудобств и замедляло работу.

Для упрощения такой процедуры, кроме фиксированных светофильтров, изначально придумали щитки с подъемными стеклами. Но и такая функция не упрощала задачу, к тому же опять была нужна защита глаз.

Именно для этого была разработана маска сварщика хамелеон.

Ее принцип основывается на затемнении стекол за долю секунды до зажигания дуги, а при естественном освещении светофильтр позволяет все видеть вокруг и проводить необходимые манипуляции. Как это работает?

Такая функция стала возможна благодаря использованию жидкокристаллических экранов. Свойство таких кристаллов — это смена положения при подаче напряжения и блокировка ярких лучей света.

Защита включается за несколько долей секунды до зажигания дуги, а срабатывает она за счет датчика на фотоэлементе.

Светофильтры хамелеона имеют сложную многослойную структуру. Это и обязательная внешняя защита системы от высокой температуры и брызг расплавленного металла, и отсечение ярких бликов вместе с инфракрасным и ультрафиолетовым излучениями.

При отсутствии ярких лучей маска позволяет все видеть и в ней можно работать со шлифовальными и другими инструментами.

Вся система управляется маленьким электронным блоком, запитанным от аккумулятора, который самостоятельно заряжается от солнечной панели. Но даже при полной разрядке светофильтры обеспечат защиту зрения от вспышек дуги.

Общие характеристики масок

Для защиты сварщика во время работы есть несколько различных видов:

  1. Щиток. Легко отодвигается от лица по мере необходимости. На нем установлено затемненное стекло в качестве светофильтра. Однако это не самое удобное СИЗ, так как одна рука всегда его поддерживает, он не закрывает шею и уши целиком. Частое поднятие маски для контроля качества шва приводит к попаданию вспышки на роговицу глаз. Такое устройство пригодно для использования в комплексе прочих защитных средств или для выполнения кратковременных работ.
  2. Щиток, соединенный ремнями с головой работника или защитной каской. Корпус маски изготавливают из нескольких слоев негорючих материалов. Визир также многослойный. Поднять защиту можно движением головы, что позволяет проводить операции двумя руками. Но полностью закрыть голову в этом случае нельзя. К тому же неопытные сварщики часто забывают опустить щиток на лицо до начала его использования.
  3. Более продвинутым защитным средством стала маска, у которой светофильтр перемещается независимо от стекла. В этом случае нет надобности каждый раз поднимать корпус для осмотра шва, а тело остается недоступным для попадания окалины.
  4. Самым широким модельным рядом ввиду популярности обладают защитные средства для сварщиков под названием “Хамелеон”. Они характеризуются надежностью, удобством использования и долгим сроком службы. На них установлено несколько настроечных ползунков, позволяющих защитить организм не только от световых и термических ожогов, но и от инфракрасного и ультрафиолетового излучения. Питание датчиков осуществляется от аккумулятора или солнечной батареи.
  5. Для работы в специальных условиях (люках, тоннелях, закрытых емкостях и т.д) используется маска сварщика с принудительной подачей воздуха. Он подается с помощью шланга и турбоблока с вентилятором, а отводится через обратный клапан, исключающий попадание внутрь вредных веществ.

Рекомендуем к прочтению Как сделать осциллятор самостоятельно

Как правильно настроить, что нужно помнить?

После приобретения нового устройства необходимо изучить инструкцию по эксплуатации. Это поможет разобраться, как настроить маску хамелеон для сварки. Виды регулировок будут рассмотрены позднее. Сейчас дадим несколько полезных советов будущим пользователям:

  1. Не используйте хамелеон при газовой или плазменной сварке и резке.
  2. Маска имеет температурную защиту от кратковременных воздействий. Если оставить маску на горячей поверхности на длительное время она может прийти в негодность.
  3. Корпус щитка не рассчитан на интенсивное механическое воздействие. Сильный удар может разбить его.
  4. Не допускается самовольное изменение конструкции светофильтра. Самостоятельная разборка картриджа может привести к поломке. При замене комплектующих используйте запасные части рекомендованные заводом-изготовителем.
  5. Для очистки маски не применяйте средства с поверхностно активными веществами или растворители. Попадание воды на светофильтр категорически недопустимо.
  6. Замену источников питания производите только в режиме шлифовки. В качестве съемных аккумуляторов используют солевые батарейки.
  7. Сразу после покупки отрегулируйте под свои предпочтения все имеющиеся настройки. Даже неверная настройка крепежных ремней приведет к раздражению кожи.

Как работает сварочная маска Хамелеон — о чем важно знать сварщику

Сварочная маска относится к категории средств индивидуальной защиты СИЗ, и она обязательно используется работниками, выполняющими манипуляции с разными видами сварочных аппаратов.

В основе самых простых и дешевых масок (щитках и очках) используются затемненные стекла. Их получают путем внесения в состав стекла металлов (меди и никеля), и такая технология не может гарантировать максимальной защиты от светового излучения. Применять маски для сварки, состоящие из затемненных стекол, можно только для кратковременных работ.

Это интересно! Новички очень часто выбирают простые и недорогие маски для сварщика с затемненными стеклами. Недостатком таких СИЗ является не только ограничение по времени использования, но еще и неудобство эксплуатации. Стекло постоянно остается затемненным, что вызывает трудности с прицеливанием, поэтому новичкам труднее освоить навыки сварочных манипуляций.

На основании недостатков сварочных масок с затемненными стеклами, были разработаны изделия, которые называются «Хамелеон». Свое название они получили по причине изменения цвета стекла перед началом работ и во время сварки в зависимости от яркости дуги. Маски такого типа имеют огромный успех среди не только начинающих сварщиков, но и опытных мастеров. Прежде чем узнать, как функционируют устройства с автоматическим затемнением стекол, рассмотрим их конструкцию на фото.

Принцип работы таких устройств основывается на следующих действиях:

  1. В основе оборудования заложены электрические (инфракрасные) датчики, которые улавливают излучение электродуги. На фото видно их расположение.
  2. При оптическом излучении датчики вырабатывают электрические импульсы, которые считываются электронным блоком управления.
  3. Блок управления подает напряжение соответствующей величины на поляризационные пленки, между которыми расположены жидкие кристаллы.
  4. От воздействия напряжения на кристаллы, происходит блокирование проходящего света путем их выстраивания в соответствующей последовательности. Внешне человек видит, что изменяется цвета стекла, откуда и появилось название «Хамелеон».
  5. Работа электронного блока осуществляется от автономного источника питания. В качестве зарядной станции служит солнечная панель, которой оснащены все виды сварочных масок типа Хамелеон.

Многие не уделяют должного внимания выбору СИЗ, поэтому процесс обучения сварочным работам становится трудоемким. Если хотите быстро научиться работать с любыми видами сварочного оборудования, то нужно использовать качественные средства защиты, от которых зависит не только безопасность и соблюдение ТБ, но еще и комфортное выполнение работ.

Это интересно! На устройства распространяется гарантия сроком от 6 до 24 месяцев в зависимости от производителя и цены. При возникновении признаков неисправностей следует обратиться в магазин, где была совершена покупка.

Проведение технического обслуживания

Не реже раза в месяц сварщики должны осматривать Хамелеон. Загрязнения убираются мягкой ветошью или тканью х/б. Чистящие средства с агрессивной, маслянистой и абразивной основой для стекла не годятся

Важно помнить, что фильтры хрупкие, не выносят ударной нагрузки. Чтобы добраться до датчиков света, проводят демонтаж кожуха

Это делается при отключении блока питания, достаточно вынуть батарейки.

Пошаговая инструкция замены защитного экрана:

  1. Защелки картриджа смещают к центру фильтра, открывают.
  2. Поврежденное стекло вынимают вместе с резиновой прокладкой, ее переставляют на новый светофильтр маски Хамелеон.
  3. Собранный картридж устанавливают в рабочее положение. Он должен плотно фиксироваться.

При замене фильтра снимают ручку регулятора, потенциометр. Затем проводят сборку элементов в обратном порядке. Обязательно проверяют рычаг чувствительности, регулировка времени задержки должна работать идеально, чтобы не словить «зайчики».

https://youtube.com/watch?v=fzo5db33DDw

https://youtube.com/watch?v=vmuXIFKQ8OM

Настройка маски «хамелеон» FUBAG Optima 9-13


Здравствуйте! Подарили маску «хамелеон» FUBAG Optima 9-13. В сварке я полнейший любитель, поэтому опасаюсь пользоваться, т.к. мало что понимаю, как в ней что устроено и боюсь предпринимать что-то самостоятельно, чтобы не навредить здоровью. Подскажите, как правильно настроить эту маску, чтобы максимально обезопасить себя при сварке? Сперва следует проверить исправность светофильтра. Сделать это можно двумя способами: направить в сторону яркой лампы или почиркайть перед ним кремниевой зажигалкой. Если фильтр исправный, он должен затемниться. Далее поджигайте дугу и осуществляйте настройки согласно указаниям инструкции по эксплуатации, в которой сказано следующее:

Маска предназначена для ручной дуговой, аргонной и полуавтоматической сварки. Если вы собираетесь использовать ее в качестве СИЗ при лазерной или ацетилено-кислородной сварке-резке, она для этих целей не годится. Это должно быть понятно исходя из данных по регулировке затемнения 9-13DIN – это величины, рассчитанные на мощное излучение дуги, но никак не на защиту от ацетилено-кислородного факела и ему подобного (читайте «Очки для газосварки UVEX»). Факел будет слабо видно.

Температура эксплуатации маски составляет от (-5 …+55) о С. При температуре ниже -5 она перестает работать, так как жидкокристаллические элементы застывают и не видоизменяются. К этому тоже нужно быть готовым. В мороз пользуйтесь обычным щитком сварщика со сменным светофильтром.

Так же по технике безопасности наши китайские друзья не советуют, кто страдает близорукостью, надевать контактные линзы, даже если вы работаете в маске, так как, цитируем: «это может привести к склеиванию контактной линзы и роговицы глаза», на что наши, умудренные опытом сварщики отвечают, что «если приставить во время сварочного процесса к затылку рентгеновскую пленку, то можно получить отчетливый снимок мозга …». Это, конечно, ирония, тем не менее, нужно знать, что производитель не рекомендует использовать линзы, только обычные очки для дали при сварке. Возможно, это связано с моментами, когда фильтр по разным причинам может произвольно открываться – в этот момент опасное ультрафиолетовое и инфракрасное излучение оказывает свое пагубное воздействие. В линзах вообще не рекомендуется выполнять любую грязную/пыльную работу и тому подобное.

Далее, маска не будет корректно работать при мерцающей дуге.

Возможно, что все необходимые настройки уже имеются. Выяснить эти и другие нюансы можно только путем поджига дуги.

Перед поджигом установите ручку настройки режима работы на WELDING. Убедитесь в целостности всех деталей маски и отсутствии загрязнений окошек датчиков, расположенных на передней части светофильтра. Перед поджигом электрода еще раз убедитесь в работоспособности светофильтра – чиркните перед ним зажигалкой. Если используете FUBAG Optima впервые или после долгого бездействия, рекомендуется выставить ее на полчаса на солнце, чтобы она подзарядилась.

Перед началом работы Вам нужно задать параметры, которые позволят наиболее комфортно выполнить работу: настроить степень затемнения, светочувствительность, а так же время задержки- скорость открытия, подбирается индивидуально (подробней в статье «Бюджетные маски «хамелеон»)

Главное, выберите степень затемнения, вращая ручку настройки, от 9 до 13 DIN согласно следующей таблице:

Светочувствительность: в положении «Low» («Низкая») выполняется большинство сварочных работ. «High» устанавливается в режиме аргоно-дуговой сварки неплавящимся электродом на небольших токах.

15.03.2017

Экспресс-ремонт сварочной маски-хамелеона

Если на сварочной маске-хамелеоне вышел из строя электронный модуль (маска не работает даже после замены батарейки), устройство легко перевести в «ручной режим». Это менее удобно, чем автоматическая маска, но все же гораздо удобнее классической маски с черным стеклом и может служить решением на первое время.

В принципе, режим управления постоянным током — не слишком корректен для жидких кристаллов — они работают, но деградируют (для корректного управления на ЖК подают высокачастотный сигнал переменного тока). В нашем же случае терять совершенно нечего, да и, как показала практика, в любительских условиях дачно-гаражной сварки жидкие кристаллы в стекле-хамелеоне даже с управлением постоянным током живут достаточно долго.

Автоматически затемняемый светофильтр предназначен для защиты глаз сварщика от светового излучения в видимой части спектра: затемнение усиливается автоматически при начале сварки, что позволяет легко контролировать начало сварки без опасности ослепить глаза («поймать зайчика», как говорят сварщики).

Светофильтр изготовлен по принципу «слоеного пирога», где несколько слоев жидких кристаллов находятся между поляризационными пленками. Под напряжением жидкие кристаллы «выстраиваются» В определенном направлении, таким образом блокируя часть поляризованного света.

Следует также заметить, что наибольшую опасность при дуговой сварке составляет невидимое излучение в ультрафиолетовом и инфракрасном спектре. Даже неисправный светофильтр-«хамелеон» обеспечивает постоянную защиту — от этих излучений благодаря постоянному УФ -, ИК — фильтру (защита основана на частичном отражении УФ -, ИК -лучей специальным слоем — фильтром).

Источником питания для схемы управления светофильтра могут служить заменяемые батареи (обычно литиевые элементы — «таблетки») и/или солнечные батареи.

Зависимость затемнения от угла падения света

Большинство «бюджетных» фильтров обеспечивают заданную степень затемнения в пределах +/- 10 градусов. В 90% случаев этого вполне достаточно (редко кто сваривает, искоса смотря на дугу). Тем не менее, фильтры ведущих производителей используют два, а то и три ЖК — слоя, чтобы максимально устранить этот эффект. Кроме того, некоторые фильтры используют технологию ADC ( Angular Dependence Compensation), увеличивающую пределы гарантированного затемнения до +/- 30 градусов при использовании даже одного ЖК — слоя.

Наш магазин Fubage.ru работает с физическими и с юридическими лицами.

  • Наличный и безналичный расчет.
  • Для юридических лиц выставляются счета с НДС

Оплата наличными:

При выборе варианта оплаты наличными, вы дожидаетесь приезда курьера и передаёте ему сумму за товар в рублях. Курьер предоставляет товар, который можно осмотреть на предмет повреждений, соответствие указанным условиям. Покупатель подписывает товаро-сопроводительные документы, вносит денежные средства и получает чек. Оплата наличными курьеру возможна только при доставке по Москве и Московской области. Также оплата наличными доступна при самовывозе из розничного магазина.

Безналичный расчёт:

При оформлении заказа вы можете выбрать вариант безналичной оплаты. Для выставления счета для физических лиц укажите Фамилию Имя Отчество ,номер телефона и Вашу электронную почту. Для выставления счета юридическим лицам необходимо отправить реквизиты Вашей организации на электронную почту [email protected] с указанием номера заказа или списком необходимым для приобретения товара. Мы принимаем карты платежных систем Visa,Maestro, Master Card и МИР. Так же для Вашего удобства доступны банковские платежи с использованием мобильных устройств Безналичным расчётом можно воспользоваться при курьерской доставке и самовывоза из розничного магазина.

Вместе с заказом вы получаете:

Для физических лиц: товарный и кассовый чеки, гарантийный талон с печатью и инструкцию по эксплуатации.

Для юридических лиц: оригинал счета, накладную, счет-фактуру, гарантийный талон с печатью и инструкцию по эксплуатации.

Приятных покупок в нашем фирменном магазине Fubag

Обращение в сервисный центр

Дополнительные опции затрудняют ремонт, увеличивают риск выхода маски из строя. Если степень затемнения значительно уменьшилась, необходимо обследовать контсрукцию.

Часть комплектующих деталей не подлежат ремонту, требуют обязательной замены. Если не получается это сделать самостоятельно, нужно обратиться в сервисный центр. Гарантия действует только для целостных масок. Если вы успели в ней покопаться, придется оплачивать услуги сервиса.

Браться за ремонт системной платы не стоит: это дело профессионалов. Лучше сразу обратиться в сервисный центр. Неудачный самостоятельный ремонт может обернуться дополнительными расходами.

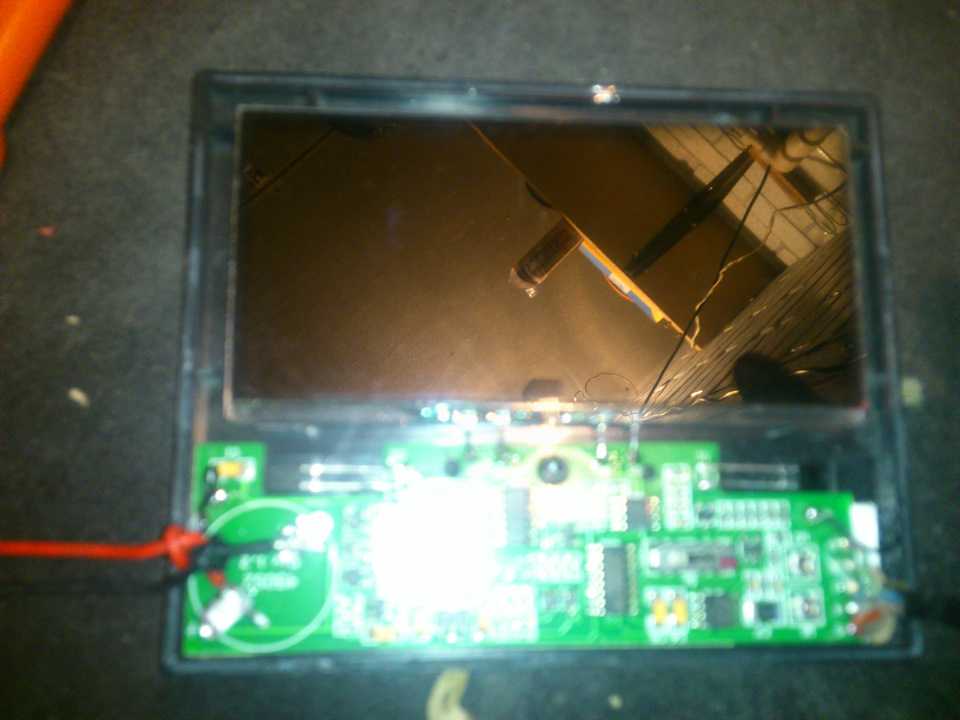

Тема наверное изьезженная, но все таки.Перестал срабатывать светофильтр.Поштудировал инет и выяснил, что возможно сдохла батарейка.Разобрал, с помощью канцелярского ножа.Выкусил припаянную батарейку и вместо неё припаял провода.

Comments 56

Тоже свою переделал, тока у меня бокс с выключателем, не пользуешься маской выключил)))

Я немного ошибся в выборе корпуса для батареек, надо было искать под мизинчиковые а не под пальчиковые, их в доме чаще найдешь.

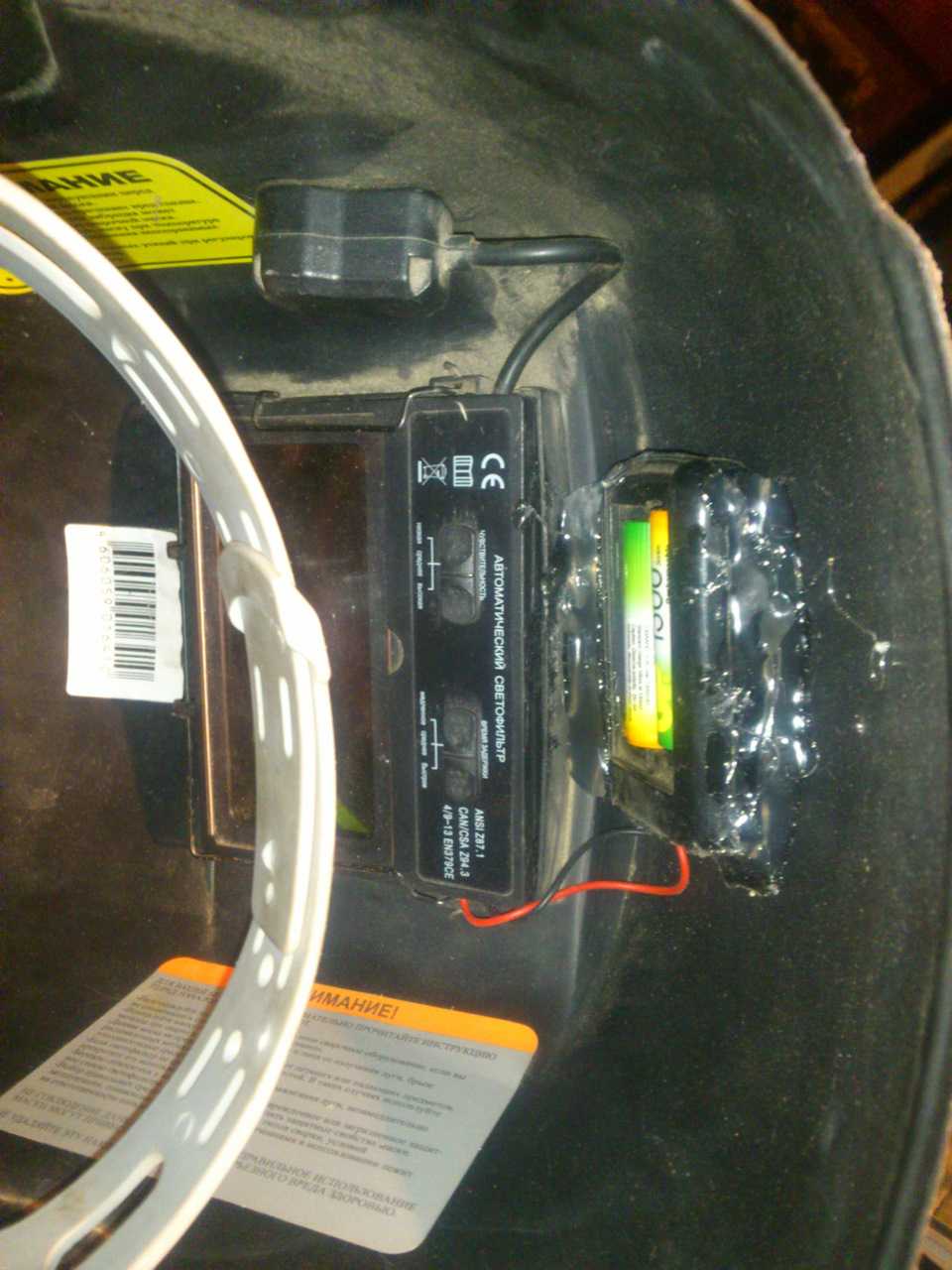

Ну вот, дело сделано. Как и обещал фото отчет.Все работает.

Сижу на работе и читаю… Я год назад почти тоже самое сделал. Только аккумулятор взял из радиоуправляемой машинки + зарядка аккумуляторов имеется. Так что получается практически вечная маска…И да… стоимость 0 рублей!

Цена чего, стекол, чтоб не соврать которое поставил 11*8 кажись 35 р и взял два маленьких по 20 р.

Свою маску разобрал а она чем то залита, плюнул купил стекло вставил и о счастье.

Надо было выпаять гнездо от батарейки из старой материнки. И вес поменьше бы был

Исполтзовал то, что было.

я так понимаю акумы вместо батареек, если они то этой фирмы говно

Зачем так извращаться? А купить такую же батарейку как стояла, не?) Она прослужит еще столько же

купи на али боксы для таких дел 40 рублей стоит. так то норм

Я больше года назад проделал аналогичную операцию, и тоже использовал пульт от телевизора!😀 Теперь

У меня какая то российская, сдохла ни с того ни сего, замена батарейки не помогла, купил китайскую за 15$ работает уже полтора года

купили китайскую что? Маску?

У меня какая то российская, сдохла ни с того ни сего, замена батарейки не помогла, купил китайскую за 15$ работает уже полтора года

Ссылку можно на маску?

Днем буду в гараже сфоткаю обе

Надо будет попробовать, корейская маска сдохла года 3 назад, там пара 3V батареек, ещё и сваркой прихвачены к контактам. От солнца не хочет запускаться.

У меня в маске батарейки таблеточные, типоразмер CR2450, заказывал блистер 5шт за 130рЭ) Еще не ставил.А вообще, за полчаса до сварочных работ ложу маску на солнце или яркий свет — после такой раскачки маска резвее срабатывает.;)

Солнце не всегда светит

Когда нет солнца ложу на ЯРКИЙ СВЕТ (для одаренных, например, прожектор галогеновый) — в тексте указано специально!

У нас постоянно кто-то варит, по этому ваще просто можно маску не убирать в тумбочку, она от чужой сварки зарядится.

От сварки я прикуриваю когда зимой она долго лежит на холоде — пару-тройку зайцев поймаю — потом вроде разогревается)) Но редко зимой варю)

у меня батарейка съёмная, таблеткой на 3в, давно показывает что плохая, всё работает нормально от солнечной батарейки

а что там 3-х вольтовая батарейка была?

Да у меня стояла CR 2032 3v

сколько она проработала?

Маске года три, но работала мало, так для себя варю.

вот и моей тоже года 3, может 4 уже. значит тоже скоро хана. варю тоже редко, чисто для себя по дому.

Я приобрел на солнечных батарейках хотя литиевые где-то там встроены так и не понял где их искать www.drive2.ru/b/456662914217018606/

На моей такие тоже есть, но походу они не работают.Сутки висела в десяти см от сто ватной лампочки, а толку ноль

Я проверил работает. Интересно что в инструкции написано что там гдето еще литиевый аккумулятор оказывается есть, тока не написали где ж его искать.

У моей, если смотреть изнутри, то батарейка стояла справа вверху.

Я проверил работает. Интересно что в инструкции написано что там гдето еще литиевый аккумулятор оказывается есть, тока не написали где ж его искать.

Как проверял, солнечные?

Лампой дневного цвета и отдельно на зажигалку, на лампу сработало энергичней, на работе у знакомого такая же батарейка дохлая так он когда в помещении варит ему такой лампой подсвечивают )), мы над ним прикалываемся типо что ж это за сварщик который днем без фонарика не видит что приваривать )) он злится.

Замена батареек в маске Хамелеон

К сожалению, батарейка CR2032 прослужила недолго. Несмотря на то, что ток потребления измеряется микроамперами, через какое-то время фильтр снова не работал.

Разумеется, вопроса типа «Что делать?» даже не возникало. Надо было установить более мощный источник питания. Наиболее подходящий вариант – два элемента по 1,5в типоразмера АА или ААА. Их можно разместить в специальном батарейном отсеке, который имеется в продаже. У меня такого не было, поэтому пришлось отпилить отсек для батарей от любимого телевизионного пульта.

От печатной платы отпилил ту часть, где находятся контакты для батарей. Всё лишнее (микросхему и обвязку) вычистил, к контактам припаял два многожильных провода. Торец слегка замазал тем, что было под рукой. Получился неплохой батарейный отсек на два элемента АА.

К маске батарейный отсек крепится двумя болтами М2,5. Отверстия просверлены по центру, поэтому крепление не мешает при установке батареек в отсек. Крепить можно в любом месте. Провода должны быть как можно короче. Я закрепил отсек в верхней части, над головой. В этом случае не нарушается общая балансировка, есть свободный доступ к отсеку для замены батарей. В период простоя можно даже вытащить одну батарейку из отсека. В целях, так сказать, глобальной экономии.

Во время сварочных работ крайне важно обеспечить себя средствами защиты. Во время процесса человек подвергается многим опасностям, таким, как возможность попадания искр и расплавленного металла на лицо и в глаза, вредное воздействие газов и паров расплавленных металлов в дыхательные пути, вредное влияние разного рода излучений и многое другое

Для того, чтобы обезопасить себя от возможных травм, необходимо пользоваться сварочной маской.

Возможные неисправности и методы их устранения

  1. Экран не будет реагировать на свет без подключения к блоку питания. Если модель оснащена алкалоидными батарейками типа ААА или аккумуляторами, в район экрана выводятся индикаторы зарядки. Если горит красный огонек, пора заменить батарейки. Солнечные панели заряжаются при сварке. Если маска не включается, направьте ее к источнику света на несколько минут.
  2. При неравномерном потемнении экрана проверьте расстояние от него до обоих глаз. Возможно, пока настраивали маску, регулировали ее по голове, фильтр сместился. Он должен располагаться параллельно лицу. Ослабьте фиксаторы, выровняйте кожух.
  3. Если экран мерцает во время сварки, причина может быть во внешнем стекле. Иногда его достаточно вымыть. При механических повреждениях (царапинах, поверхностных сколах) нужно заменить. Если фильтр продолжает барахлить, проверяют чистоту поверхности датчиков. При двух режимах работы (сварка и шлифовка), проверьте, в какой позиции находится переключатель. Экран может мерцать при низкотоковой сварке на режиме слабой чувствительности. Нужный уровень можно установить экспериментальным путем в процессе работы.
  4. Фильтр темнеет не сразу на холоде. Обзорные экраны быстро меняют степень затемнения в температурном диапазоне от +50 до -10°С, для суровых зим Хамелеоны не предназначены.
  5. Если плохо видно сварной шов, причин может быть несколько. Иногда на защитном стекле забывают пленку. Можно попробовать его почистить, переключить регулятор затемнения.

https://youtube.com/watch?v=Jm_-Qxf1LxI

Как обслуживать

Регулярное обслуживание поможет уберечь аппарат от каких-либо поломок и проблем затемнения в частности. Ремонтировать разумно не чаще одного раза в месяц. Поверхностный уход вы можете обеспечить и сами: для этого достаточно протереть хлопчатой тканью, смоченной в воде.

Маслосодержащие вещества и абразивные материалы не подходят для ухода за щитком, они могут его повредить. Очистка должна происходить без особого применения физической силы.

Как отрегулировать сварочную маску

Существуют два типа регулировки

Важно перед работой настроить все характристики, что повысит эффективность использования. Рассмотрим какие типы регулировки есть у маски Хамелеон

Фиксация на голову

Щиток должен плотно прилегать к голове. На затылочной части есть ручка, с помощью которой можно отрегулировать нужный диаметр. Все эти манипуляции стоит проводить при надетом на голову щитке, чтоб точнее чувствовать натяжение.

Регулируйте посадку до тех пор, пока не убедитесь, что щиток надежно закреплен на голове.

Какое расстояние надо отрегулировать от глаз до светофильтра

При работе, есть возможность менять фиксирование маски Хамелеон: отдалять и приближать к лицу, ослабив гайки фиксаторы. Следите, чтоб расстояние от глаз не отличалось. Если результат вас устраивает — зажмите крепления.

Корректирование уровня затемнения

Смотря какой вид сварки и какая сила тока используется, есть вариант выбора насколько надо затемнить маску. Даже в течение процесса сваривания можно отрегулировать уровень затемнения на внешней стороне заслонки.

Степень чувствительности

Чувствительность можно распределить на высокую и низкую. Есть возможность установить среднюю чувствительность. Но при сварке TIG надо использовать высокую чувствительность.

Это регулируется по схеме, характерной для определенного рода сварки, которой характерен определенный уровень чувствительности.

Отсрочка старта

На внутренней стороне картриджа есть ручка, которая производит регулировку. Для точечной сварки подходит малая задержка, а для длинной — сварка с большой силой тока. Правильная регулировка исключит проблемы затемнения.

Как проверить маску Хамелеон без сварки

При удерживании кнопки «Тест» в течение пяти секунд фильтр должен потемнеть. Если такой настроечной функции нет, необходимо проверить Хамелеон другими способами. Датчики срабатывают на мощный световой луч. Фильтр поворачивают к источнику света не меньше трех раз, экран должен темнеть во всех случаях. Светозащита реагирует на:

  • излучение солнца (фильтр должен потемнеть и через интервал выдержки открыться, ведь поток постоянной интенсивности);
  • красные спирали ламп накаливания (потемнение сохраняется весь период нахождения вблизи излучателя, он работает с частотой переменного тока);
  • искру кремниевой зажигалки (фильтр темнеет эпизодически, когда колесико выбивает искру);
  • пульт от бытовой техники (датчики реагируют на инфракрасное излучение импульсно, световой поток пульта однородный);
  • экран смартфона во время вспышки.

Если фильтр не реагирует, проверяют блок питания: меняют аккумуляторы или батарейки, заряжают солнечные батареи. Чувствительность фильтра проверяют лампой накаливания. Если при разных настройках спираль одинаково видна, регулятор не работает.

Как использовать маску для сварки

Не забудьте перед использованием прочитать руководство по использованию, что может облегчить вам настройки маски для сварочных задач и исключить возникновения проблем затемнения.

Но помните:

  • маска Хамелеон должна плотно прилегать к голове и не создавать пустот — это даст вам уверенность при работе, что маска не слетит и вы не повредитесь;
  • для замены элементов электропитания, необходимо перевести щиток на шлифовку. Если загорится красная лампочка — надо менять батарейки;
  • если вы склонны к аллергии, то проследите, чтоб ремень для надевания не натирал вам места соприкосновения, иначе больше вероятности, что вы можете столкнуться с раздражением на коже;
  • для очистки заслонки не использовать моющие и средства агрессивной чистки;
  • светофильтр не ладит с влагой и может выйти из строя;
  • если вы отметили, что качество затемнения ухудшилось или отсутствует, то прекратить сваривание, пока не выяснится причина неисправности;
  • заданные настройки для светофильтра лучше не менять. Для его регулировки подходят только запчасти, указанные в инструкции;
  • к щитку не применять физическую силу;
  • картридж светофильтра логично отнести к специалисту, чтоб выяснить, что в нем сломалось;
  • поверхность с повышенной температурой может повредить щиток и вызвать проблемы затемнения;
  • маска Хамелеон не используется для сварки плазмой или газом.

Обращение в сервисный центр

Дополнительные опции затрудняют ремонт, увеличивают риск выхода маски из строя. Если степень затемнения значительно уменьшилась, необходимо обследовать контсрукцию.

Часть комплектующих деталей не подлежат ремонту, требуют обязательной замены. Если не получается это сделать самостоятельно, нужно обратиться в сервисный центр. Гарантия действует только для целостных масок. Если вы успели в ней покопаться, придется оплачивать услуги сервиса.

Браться за ремонт системной платы не стоит: это дело профессионалов. Лучше сразу обратиться в сервисный центр. Неудачный самостоятельный ремонт может обернуться дополнительными расходами.

Речь пойдет не о сложном ремонте, а всего лишь о замене батареек в сварочной маске «Хамелеон». Именно неисправный источник питания является причиной отказа в большинстве случаев.

Основным элементом защиты в маске «хамелеон» является автоматический светофильтр. Он замемняется автоматически сразу после появления дуги, позволяя контролировать начало сварки без ослепления глаз. Как правило, светофильтр имеет многослойную структуру. Использование нескольких жидкокристаллических слоев позволяет понизить зависимость затемнения от угла падения света. При зажигании дуги кристаллы выстраиваются в определенном порядке, за счет чего и блокируется часть светового потока.

Для правильной работы светофильтра необходим источник питания. У некоторых моделей это — две батарейки типоразмера ААА, расположенные в специальном отсеке на корпусе фильтра. У других моделей источник питания спрятан внутри корпуса. Как правило, это один-два литиевых элемента напряжением 3 вольта, обладающих очень большим ресурсом. Хотя логично предположить, что в дешевой маске установлена дешевая батарейка…

Я использую сварочную маску «Ресанта», хотя модель не имеет большого значения. Светофильтры всех моделей имеют один принцип работы и отличаются лишь конструкцией, применяемой элементной базой и наличием или отсутствием регулировок. Как и многие, я пользуюсь сваркой не ежедневно, а лишь по мере необходимости. И вот в очередной раз, готовясь что-то там приварить, я с огорчением обнаружил, что сварочная маска «Хамелеон» не работает.

При наведении на источник света светофильтр не затемнялся или срабатывал через раз. Будь то солнце, яркая лампа или зажигалка.

Иногда при легком постукивании по маске светофильтр срабатывал. Это наводило на мысль, что где-то плохой контакт, непропай или нечто подобное. Но в первую очередь подумалось о том, что проблема — в питании светофильтра. Села батарейка.

В таких случаях иногда советуют выставить маску на солнце примерно на два часа, чтобы батарейка подзарядилась от встроенной светодиодной панели.

Возможно, так оно и есть. Но ждать каждый раз два часа что-то не хотелось. К тому же неизвестно, каким будет конечный результат. Может, заработает, а может и нет… Короче, я решил разобраться, в чём там, собственно, дело, и по возможности восстановить работоспособность фильтра.

К маске светофильтр крепится с помощью двух винтов. Открутив винты, извлекаем его. По периметру корпуса есть узкая щель

Осторожно раздвигая половинки корпуса, разделяем его на две части

Неважно, каким способом вы это сделаете

Внутри корпуса находится электронная начинка светофильтра и литиевый источник питания. Первым делом надо измерить напряжение на нём. Номинальное напряжение — 3 вольта, но светофильтр исправно работает при понижении напряжения до 2,5 вольт. Впрочем, это лишь предположение, может быть разброс в ту или иную сторону. В моем случае напряжение на выводах батарейки было чуть более двух вольт, при этом уже ничего не работало.

Убедившись, что батарейка «сдохла», приступаем к замене. В моем светофильтре применялся элемент CR2450. Он запаян в плату с двух сторон. Очень аккуратно выпаиваем его и заменяем точно таким же новым.

Если не найдете CR2450, на какое-то время его можно заменить элементом CR2032, он устанавливается на материнские платы компьютера. Батарейку лучше всего использовать с держателем, при этом облегчается её замена и не придется перегревать «таблетку» при пайке. В крайнем случае можно припаять два вывода. Очень быстро и с хорошим флюсом, чтобы выполнить операцию одним легким движением руки.

Для закрепления батарейки в этом случае можно применить двустороннюю клеящуюся ленту.

После замены источника питания фильтр стал работать исправно, постукивание по маске на его работу никак не влияло. Другое дело — срок службы батарейки. Но в тот момент меня это мало интересовало…

https://youtube.com/watch?v=F2g8MtRgdU8

https://youtube.com/watch?v=JABJIRHbZFs

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Тема ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
