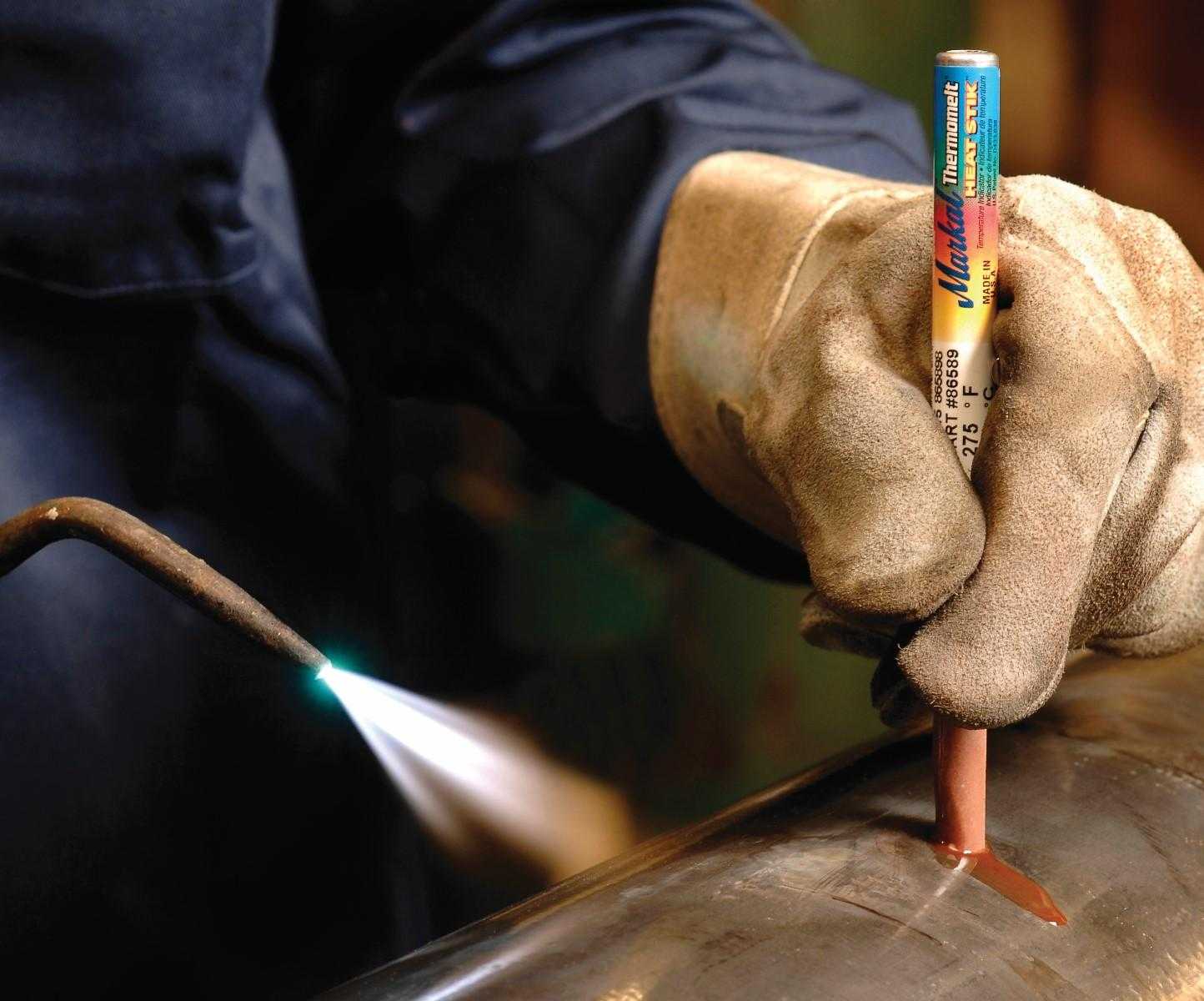

Применение термоиндикаторных карандашей thermomelt heat stik® при нагреве металлов перед обработкой

Популярные производители карандашей

Самыми популярными являются сварочные стержни следующих марок:

1. «Нью Формула» Термопаяльный карандаш, который реализуется во многих строительных и хозяйственных магазинах. Позволяет производить ремонт в любое время года, в широком температурном диапазоне. Работать с ним просто, для этого нужно только внимательно прочитать инструкцию.

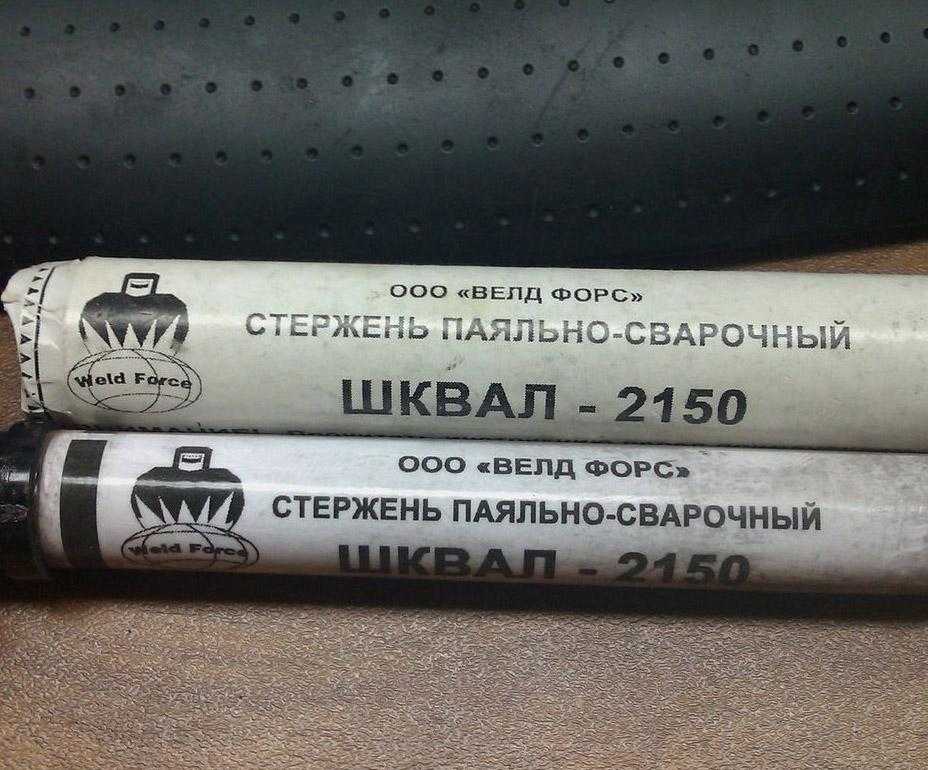

2. «Велд Форс». Под этой маркой выпускаются разные карандаши, формирующие прочный и надежный сварной шов. Изделия различаются основой паяльно-сварочной смеси.
3. «Экстремал Экстрамомент». Идеален для быстрого ремонта баков, труб, радиаторов, позволяет решить проблему за 5 минут.

Стержень паяльно-сварочный ЭХЗ 1152

Что нужно иметь под рукой?

Чтобы сделать отверстие в металле, у вас само-собой должен быть инвертор, электроды, а также молоток и щетка с металлической щетиной.

Инверторы бывают разными: дешевыми и дорогими, профессиональными и бытовыми, мощными и не очень

В сущности, не важно, каким именно инвертором выполнять резку. Главное, чтобы он был исправен

Что касается электродов, то здесь выбор велик. Раньше резку выполняли теми же электродами, что и сварку. Но сейчас в продаже есть множество марок, предназначенных именно для резки. Они все хороши по-своему. Самая популярная марка электродов для резки — ОЗР. Они обеспечивают более-менее ровный рез и позволяют выполнять работу довольно быстро.

Если решите использовать обычные электроды для сварки, то будьте готовы, что рез окажется не самым эстетичным, да и сама работа будет идти медленнее, а дуга будет гореть нестабильно.

Также помимо инструментов приобретите средства индивидуальной защиты. Работу нельзя выполнять без сварочной маски и рукавиц. Это минимальный набор для домашнего сварщика. Но мы рекомендуем приобрести полную экипировку, включая костюм и обувь.

Технологические особенности

Термитная или порошковая сварка ГОСТ 2601-84 – это вид варочных работ, при которых в качестве источника тепла служат термиты, используется для соединения рельсов, ЭХЗ и т. д. Термит – это порошкообразная смесь из различных металлических материалов, в частности, алюминия и магния и окалины железа.

Существуют такие виды термитной сварки:

1. Тигельная (алюминиевотермитная);
2. Муфельная.

Тигельная используется для создания контуров заземления и при соединении электрических кабелей небольшого диаметра. Технология подразумевает использование термитной смеси в соотношении алюминий / железо в пропорциях 23 / 70. При полном сгорании термита выделяется железо, которое и используется для соединения между собой стыков. Сам процесс горения зависит от размера зернистости термитного порошка. При работе с медью или другими соединениями иногда в состав порошка вводят соединения других металлов для увеличения прочности шва.

Фото — работа на рельсах

Алюминиевая применяется при необходимости создать на поверхности определенной конструкции наплавку, для ремонта трамвайных рельсов или при работе с хрупкими материалами. Одним из ключевых достоинств такой технологии является возможность сваривания чугуна бесстыковым методом.

Фото — принципиальная схема

В то же время, тигельная сварка не может использоваться для соединения алюминия, поэтому здесь применяется муфельная. Особенность муфельной работы такова, что при непосредственном контакте высокие температуры плавления термитов способствуют тому, что определенные участки алюминиевых соединений испаряются. Поэтому для создания таких креплений необходимо применять накладки или термитные патроны. Эти патроны значительно облегчают работу с проводами одножильного и многожильного типа. Они представляют собой наконечник, оснащенный металлическим кокилем. Отличие муфельного типа от тигельного в том, что в процессе работы не появляются продукты сварки жидкого типа. Магний под воздействием высоких температур не растекается по соединяемой поверхности, а впитывается в неё, образуя бесшовное соединение.

Фото — шов

Для кабелей из алюминия перед выполнением термитной сварки требуется воздействие флюса. Он растворит оксидную пленку, препятствующую свариванию отдельных частей алюминия, но могут вызвать ржавление проводов. Поэтому профессионалы крайне редко используют эту методику. Для соединения такого вида кабелей применяются кокили или присадочные прутики, в которые вставляются концы проводов и нагреваются до нужной температуры.

Фото — виды термического воздействия

Сварка термитом, в состав которых входит магний, используется для обработки проводов малого сечения (телефонных, интернет-кабелей), различных электрических соединений и т. д. Для создания термита требуется около 20 % магний или алюминия в смеси и 80 % железа (его окалины). При этом, главным источником кислорода в процессе является окись железа, а тепло выделяется чистым металлом.

Достоинства

1. Простота. Эта технология соединения стыков стали, алюминия, чугуна и других металлов может использоваться даже новичками в сварочном деле. Работы не занимают много времени и проводятся компактным оборудованием, которое удобно хранить дома;
2. Термиты обеспечивают отличное качество соединений. Стыки прочные и долговечные. При работе с алюминием для уменьшения коррозийных процессов используются флюсы типа ВАМИ;
3. Доступность. Оборудование для термитной сварки не нуждается в большом количестве электрической энергии.

Фото — термитная смесь Но у этого вида сварочных работ есть и определенные недостатки

1. Для осуществления данного типа сварки потребуется вспомогательная и подготовительная обработка металлоконструкций и кабелей;
2. Процесс сварки невозможно отследить, поэтому работать бесшовной техникой смогут только профессионалы с аттестацией НАКС.

Карандаш для пайки экстремал

Со временем любой материал теряет свои свойства и разрушается. При этом проблемы могут возникнуть в самый неожиданный момент, когда под рукой нет подходящего оборудования для ремонта. В этом случае пригодится сварочный карандаш. Он поможет сделать временный ремонт даже в экстремальных условиях.

Общее описание

Изделие представляет собой стержень цилиндрической формы, диаметр которого составляет 4-16 мм, а длина — 7-20 см. В сгораемой оболочке помещается предварительно уплотненная эзотермическая смесь, в состав которой входят припои и флюсы. Они выделяются после того, как сварочный карандаш нагревается до определенной температуры. Благодаря данному изделию у вас есть возможность сформировать сварочный шов в любых условиях. При помощи этого средства вы можете осуществить не только пайку материалов, но и резку. Сварочный карандаш производят разные фирмы, и они могут обладать разными свойствами.

Преимущества изделия

Оно обладает такими достоинствами: Возможность проводить работы при отсутствии какого-либо энергообеспечения. Его можно брать с собой в долгую дорогу, различные походы, где нет розеток или других источников энергии. Осуществление ремонта в домашних, полевых и даже экстремальных условиях. Быстрое восстановление работоспособности поврежденных изделий. Устойчивость к влиянию температур до 180 градусов. Качественная герметизация соединений. Универсальность и небольшие размеры, что позволяет носить изделие в обычной сумке. Зажигание от обычных спичек. Приемлемая стоимость.

Где применяется продукт?

Сварочный карандаш может применяться для соединения вертикальных, наклонных и горизонтальных швов. Он может использоваться с целью: Ремонтных и монтажных работ в экстремальных условиях. Оперативного исправления поломок в автомобилях, водном и железнодорожном транспорте. Сварки проводов из меди. Ремонта отопительных систем и трубопроводов. Заделки трещин и сколов из бронзы, чугуна. Исправления недостатков сельскохозяйственной техники. Разрезания металла в сложных условиях.

Используется сварочный карандаш, цена которого составляет 60-150 руб. и более, для обработки таких материалов: стали, железа, алюминия, меди, а также толстого пластика, керамики и шифера.

Технические характеристики

Изделие имеет следующие параметры: Время горения стержня (среднее): 20 секунд. Максимальная температура горения изделия: 2200-2800 градусов. Выделяемые сплавы: железа, меди, хрома, марганца, никеля, кремния. Длина шва: 8-15 см. Этот параметр зависит от типа и толщины материала, который нуждается в сварке.

Краткий обзор производителей

Существуют разные виды карандашей для сварки. Каждая из марок продукта обладает своими особенностями:

«Оксал». Изделия этого производителя отличаются тем, что обладают высокой эффективностью в условиях отсутствия каких-либо энергоносителей. Достаточно иметь при себе коробок спичек или зажигалку. Работы по восстановлению целостности материалов можно производить в широком диапазоне температур (-85 — +85 градусов).

«Нанопайк». Сварочный карандаш этого производителя имеет невысокую стоимость (150 руб.). Его можно применять для ремонта пластиковых изделий, эмалированной посуды, шифера, а также других кровельных материалов. Хорошо паяет карандаш и деревянные изделия, оцинкованный металл. Один элемент можно использовать до 30 раз, так как расходуется он очень экономно.

Сварочный карандаш «Экстремал». Это изделие также используется для обработки металлов и эмалированных поверхностей. Стоимость такого изделия составляет около 60 руб./шт. Оно обеспечивает 60-70 % прочности дуговой сварки.

Как видите, изделие имеет достаточно высокую эффективность, однако для основательного соединения материалов его применять не следует.

Особенности соединения некоторых видов швов

Сварочный карандаш (СПБ, Красноярск, Москва — это далеко не все города, в которых вы можете его приобрести) нужно правильно использовать. Разные виды швов обрабатываются по-разному: Горизонтальные чаще всего соединяются внахлест. При этом материалы необходимо укладывать на металлическую подкладку, асбест или кирпич. Любые легко воспламеняемые предметы в этом случае не используются, например: дерево, пластик. Вертикальные швы обрабатывают с использованием специальной полочки, которая закрепляется немного ниже места пайки. Это позволяет предотвратить растекание расплавленного металла. Закрепляется полочка при помощи струбцины. Для разрезания металлов необходимо расплавлять их гораздо медленнее, чем обычно. При этом вам совсем не потребуется прокладка под материалами.

Сделать своими руками

Устройство сварочного карандаша.

Конечно, карандаш для сварки металла можно купить, стоят они не очень дорого. Но можно изготовить его и самостоятельно. Для этого нужно найти всего лишь подходящую основу – проволоку из углеродистой стали.

В этом деле может подойти и стержень сварочного электрода с диаметром 3 – 5 мм. Только сначала это стержень нужно тщательно очистить от обмазки – легонько постучать молотком вдоль всей длины электрода. Затем проволоку или электродный стержень следует разрезать на куски длиной по 150 мм.

Металлическую проволоку следует покрыть особым слоем. В его состав входят алюминиевые опилки и железные окалины, которые тщательно перемешаны с клеем типа «Момент». Все это лучше в глиняной или стеклянной посуде.

Проволоку окунуть в клеевой раствор и вращаем, чтобы обмазка намоталась на стержень. Слой покрытия должен быть толщиной примерно 5 – 7 мм с каждой стороны. Один конец нужно оставить без слоя, чтобы он выполнял роль ручки.

Гремучая смесь скатывается в аккуратные шарики, которые затем прикрепляются к концу карандаша. Затем все должно хорошо высохнуть.

Сварочные карандаши имеют, конечно, и недостатки. Их немного, но они довольно серьезные:

• очень короткое время, чтобы провести шов – всего 30 секунд;
• возможность работать только с тонкими металлами, не превышающими в толщине 4 мм;
• в итоге низкая рентабельность и довольно высокая стоимость работ.

Порядок использования изделия

Индивидуальной особенностью использования данного сварочного материала является возможность его использования в сварке даже на неподготовленной поверхности. В состав карандаша включаются специальные окисляющие флюсы. которые способны к самозачищению поверхности. Все же стоит отметить, что зачищенные и подготовленные детали, поддаются сварке лучше и имеют более надежное соединение.

1. Инструкция по использованию довольно проста и состоит из следующих шагов:
2. Подожгите карандаш, яркого пламени вы не увидите, он будет медленного плавиться;
3. Размягченный конец аккуратно “размажьте” по свариваемой поверхности;
4. Начинается процесс термитной сварки, смесь будет периодически раздаваться искрами, наблюдается активное взаимодействие флюсов с металлом;
5. Сварка закончена, отвердевшее и остывшее соединение можно зачистить металлической щеткой или наждачной бумагой.

Изготовление своими руками

Карандаши свободно продаются в общестроительных и специализированных сварочных магазинах. Кроме того, их вполне можно изготовить и самостоятельно.

Для начала потребуется проволока из углеродистого стального сплава. Отлично подходит стержень от электрода для ручной электросварки. С него нужно сбить флюсовое покрытие.

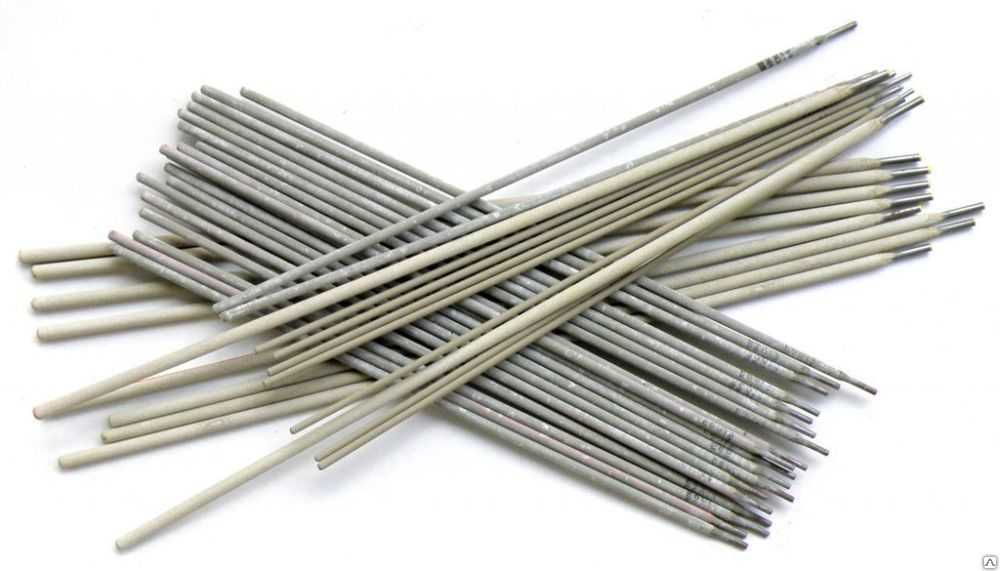

Электроды для ручной сварки

Состав для собственного покрытия содержит:

• одну часть опилок алюминия;
• три части железной окалины;
• Связующее — клей момент или другой прочный клей.

Приготовление состава проводят в прочной и устойчивой посуде из стекла или глины. Стержень от электрода (или нарезанные по 15 см куски проволоки) окунают в смесь и вращением вокруг оси стержня наматывают на него слои состава.

Один конец оставляют чистым — он будет играть роль ручки. На другой будет нанесена смесь для розжига. Ее готовят в отдельной емкости в следующей пропорции:

• 1 часть бертолетовой соли;
• 2 части измельченного до состояния опилок алюминия.

После тщательного перемешивания и добавления такого же клея до поучения густой вязкой массы из нее скатывают небольшие шарики, которые и насаживаются на предназначенный для розжига конец карандаша. Время высыхания — до получаса (или как указано в инструкции к клею).

Наш сварочный карандаш готов, можно начинать проверку и сварочные тренировки.

Сварочный карандаш: особенности и применение

Со временем любой, даже самый прочный сварной шов может разрушиться, при этом изделие потеряет не только эстетическую привлекательность, но и практические свойства. Не всегда есть возможность выполнить ремонт с использованием полного комплекта сварочного оборудования, и в таких ситуациях выручает сварочный карандаш, так же называемый паяльно-сварочным стержнем. С его помощью можно выполнить быстрый и относительно долговечный ремонт даже в экстремальных условиях.

В этой статье мы подробно расскажем, что из себя представляет карандаш для сварки металла, как использовать его в своей работе и какие нюансы следует учесть.

Общее описание сварочного карандаша

Паяльно-сварочные стержни представляют собой цилиндрические изделия, похожие на карандаш, состоящие из сгораемой оболочки и эзотермической смеси, которая, в свою очередь, включает в себя припой и сварочный флюс. Для работы со сварочными стержнями их необходимо поджечь с помощью спичек или зажигалки, после чего оболочка сгорает и начинается выделения припоя с флюсом. Поэтому сварочный карандаш также называют термическим карандашом.

С помощью термического карандаша можно не только паять, но и резать металл. Его свойства могут отличаться в зависимости от производителя. Мы подробно рассказываем об этом в разделе «Популярные производители».

Как использовать сварочный карандаш

Применение термического карандаша требует предварительной подготовки. Очистите место будущей пайки или резки от ржавчины, грязи, краски и пятен. Затем нужно поджечь карандаш с помощью спичек или зажигалки. Держите карандаш над пламенем до тех пор, пока из него не начнет выделяться припой и флюс, их нужно нанести на поврежденные участки детали.

Обратите внимание! После того, как припой и флюс нанесены на деталь, они могут искриться. Соблюдайте технику безопасности, используйте защитные перчатки, очки и одежду. Рекомендуется держать термические карандаш в зажиме или плоскогубцах на расстоянии, чтобы не получить ожоги

Рекомендуется держать термические карандаш в зажиме или плоскогубцах на расстоянии, чтобы не получить ожоги.

Затем подождите 15-20 секунд и прижмите карандаш к месту, куда вы предварительно нанесли припой и флюс. Это необходимо для окончательного сваривания детали. Готово! Для лучшего результата можно использовать струбцину, плотно зафиксировав свариваемые детали, если это необходимо.

Преимущества работы со сварочным карандашом

Сварочные стержни обладают следующими достоинствами:

• Для проведения сварочных работ нужен лишь открытый огонь, в отличие от сварочного аппарата, которому необходимо электричество.
• Он не занимает много места и устойчив к перепадам температур, поэтому является частым компаньоном в походах.
• Можно осуществить ремонт в любом месте: от собственной квартиры до совсем полевых условий.
• Ремонт не занимает много времени и спустя пару минут изделием уже можно пользоваться снова, к тому же соединение получается герметичным и относительно долговечным.
• Доступная цена (в среднем от 50 до 200 рублей за упаковку).

Популярные производители

Существует множество производителей сварочных стержней, но мы остановимся на трех популярных. Каждый из производителей вносит свои коррективы в состав и характеристики карандашей, поэтому они могут иметь отличия.

Сварочный карандаш Оксал. Это самая популярная марка карандаша, с помощью него можно произвести ремонт в широком диапазоне температур, так что даже знойным летом или холодной зимой сварочный карандаш Оксал сохраняет свои характеристики. У новичков сварочный карандаш Оксал пользуется большой популярностью, поскольку работать с ним проще всего. Он универсален и может использоваться для любого ремонта, поскольку температура сварки находится в районе 3000 градусов по Цельсию.

Так же популярен сварочный карандаш Экстремал. Он схож с Нанопайком, но стоит в половину дешевле. Однако, имеет один существенный недостаток: получаемое соединения не отличается большой надежностью и долговечностью, так что его лучше использовать для временного ремонта.

Вместо заключения

Сварочные карандаши позволяют быстро выполнить мелкий ремонт, для этого не нужны специальные навыки или высокая квалификация. Они могут быть вполне эффективны при ремонте мелких изделий, но мы рекомендуем использовать сварку карандашами лишь в особых случаях, когда нет возможности воспользоваться сварочным аппаратом. Впоследствии деталь лучше отремонтировать «капитально», особенно это касается автомобильного ремонта. Не воспринимайте термические карандаши как полноценную замену сварочному оборудованию.

[Всего : 0    Средний: 0/5]

Производители сварочных карандашей

Разнообразие сварочных карандашей на рынке сварочных изделий большое, но покупать нужно только у проверенных поставщиков, которые изготавливают сертифицированную продукцию, что подтверждается документально. К такой продукции можно отнести следующие марки.

1. Экстрапайк. Этот паяльный карандаш многократного использования, с неограниченным сроком службы. Он изготовлен по специальной технологии и обеспечивает прилипание к любой поверхности из пластмасса, керамики, металла, в различной плоскости. Производитель обещает потребителю до 30 паек одним карандашом.
2. Нанопайк. Это надёжное средство для ремонта отверстий и трещин в автомобиле, сантехнике, хозяйстве. Производитель рекомендует перед запайкой протереть ветошью повреждённое место, зачистить его ножом или наждачной бумагой. Поджечь сварочный карандаш и расплавленную массу перенести на место пайки. После горения расплавленной массы в течение 15−20 секунд распределить её по повреждённой поверхности. Ремонт окончен. Пайка затвердевает через 15 минут, а полное её затвердение произойдёт через 1,5 часа. Производитель даёт гарантию на пайку сроком на один год. Рекомендуется для работы не только с различными видами металлов, но и с неметаллическими поверхностями.
3. Экстремал. К универсальному термическому припою относится эта модель. Прочная пайка гарантируется за счёт применения производителем в составе горючего вещества олова, свинца, а также алюминиевой пудры и магния. Кроме металлов, в составе вещества — флюс, паяльная кислота. Область применения карандаша разнообразная. Пайка может осуществляться в различной плоскости.

https://youtube.com/watch?v=A8Yq0XWRpzk

Об использовании изделия

Перед началом ремонтных работ соединяемые детали подготавливают. Рабочую область очищают от воспламеняющихся веществ, загрязнений и жирового налета. Детали плотно прижимают друг к другу, закрепляют с помощью струбцины или тисков.

При использовании изделия соблюдают следующие правила:

1. Тщательно подготавливают место для работы. Убирают все воспламеняющиеся материалы, вещества.
2. Детали никогда не сваривают на весу.
3. Обязательно используют средства защиты. Специальная маска предотвратит ожоги кожи лица. Плотные перчатки защитят руки от воздействия горячего расплава. Рабочий костюм не должен оставлять открытых участков тела.
4. При розжиге и нанесении изделие плотно удерживают специальным устройством. По шву его ведут плавно, без резких движений. Ходить по помещению с горящим стержнем нельзя.
5. Металл не должен брызгать в стороны или попадать на руки мастера.
6. Остатки карандаша нельзя бросать на пол. Рабочее место покидают только после догорания.

Соединение по горизонтальному шву

При сваривании деталей по такой технологии под шов подкладывают пластину из огнеупорного материала – кирпича, бетона, толстого металла.

После установки свариваемых деталей выполняют следующие действия:

1. Отгибают край упаковки карандаша для термосварки. Нижнюю часть закрепляют держателем.
2. Разжигают термитную смесь, которая должна стать рыхлой. Конец стержня устанавливают на соединение, круговыми движениями наносят расплавленную массу.
3. Через 3-4 секунды выравнивают шов, придавая ему нужную форму.
4. Остатки средства помещают в холодную воду или снег. Они догорят до места установки держателя.

Резка металлов

Термокарандаш используют не только для соединения, но и для резки металлических листов и прутков. Стержень ведут по линии с меньшей, чем при сварке, скоростью. Подложку не ставят, расплав не должен оставаться в разрезе.

Общее описание сварочного карандаша

Паяльно-сварочные стержни представляют собой цилиндрические изделия, похожие на карандаш, состоящие из сгораемой оболочки и эзотермической смеси, которая, в свою очередь, включает в себя припой и сварочный флюс. Для работы со сварочными стержнями их необходимо поджечь с помощью спичек или зажигалки, после чего оболочка сгорает и начинается выделения припоя с флюсом. Поэтому сварочный карандаш также называют термическим карандашом.

С помощью термического карандаша можно не только паять, но и резать металл. Его свойства могут отличаться в зависимости от производителя. Мы подробно рассказываем об этом в разделе «Популярные производители».

Особенности соединения некоторых видов швов

Сварочный карандаш (СПБ, Красноярск, Москва – это далеко не все города, в которых вы можете его приобрести) нужно правильно использовать. Разные виды швов обрабатываются по-разному:

• Горизонтальные чаще всего соединяются внахлест. При этом материалы необходимо укладывать на металлическую подкладку, асбест или кирпич. Любые легко воспламеняемые предметы в этом случае не используются, например: дерево, пластик.
• Вертикальные швы обрабатывают с использованием специальной полочки, которая закрепляется немного ниже места пайки. Это позволяет предотвратить растекание расплавленного металла. Закрепляется полочка при помощи струбцины.
• Для разрезания металлов необходимо расплавлять их гораздо медленнее, чем обычно. При этом вам совсем не потребуется прокладка под материалами.

Разновидности карандашей

В продаже можно встретить различные термические стержни, которые включаются в определенные группы в зависимости от назначения:

1. «Экстрапайк». Используются для сваривания толстого пластика, эмалированных изделий и алюминия. Позволяет сделать лужение материалов, восстанавливает эмалевый слой.
2. «Нанопайк». Этот вид карандашей вместо алюминия содержит магний в составе. Он предназначен для работы с самыми тугоплавкими материалами.
3. «Оксал». Быстро разжигается, может использоваться в любых условиях. Считается универсальным.
4. «Экстремал». Подходит для всех металлов и толстого пластика. Готовый шов будет прочным, почти не отличимым от сварного.

Правила безопасного пользования

Несмотря на крайнюю простоту своего устройства и применения, сварочные карандаши представляют собой реальную угрозу для здоровья, жизни людей и для сохранности материальных ценностей. Чтобы избежать трагических последствий, следует строго соблюдать меры безопасности:

• Тщательно подготовить рабочее место, убрать все горючие и легковоспламеняющиеся вещества и материалы.
• Надежно закрепить заготовки или ремонтируемое изделие в тисках, зажимах, струбцина и т.п. Варить на весу категорически недопустимо.
• Использовать для подкладок под шов и сварочных полок только негорючие материалы.
• Обязательно применение средств индивидуальной защиты: очки или маска сварщика, брезентовые рукавицы или спилковые перчатки — краги, плотная одежда и прочная обувь, не оставляющая открытых участков кожи.
• При поджиге и сварке следует прочно удерживать карандаш. Вести его вдоль линии шва плавно, без рывков. Ходить по мастерской с горящим карандашом недопустимо
• При сварке на вертикальных и наклонных поверхностях, а также при резке металла внимательно следить за тем, чтобы расплавленный металл не стекал в вашу сторону и не брызгал по сторонам.
• По окончании сварки огарок следует бросить в заранее подготовленное ведро с водой или с песком. В крайнем случае — на бетонный или земляной пол. Не покидайте рабочее место, не убедившись в том, что огарок прогорел полностью.

Правильное использование недорогого и простого в обращении варочного средства сделает работу с ним удобной и безопасной.
